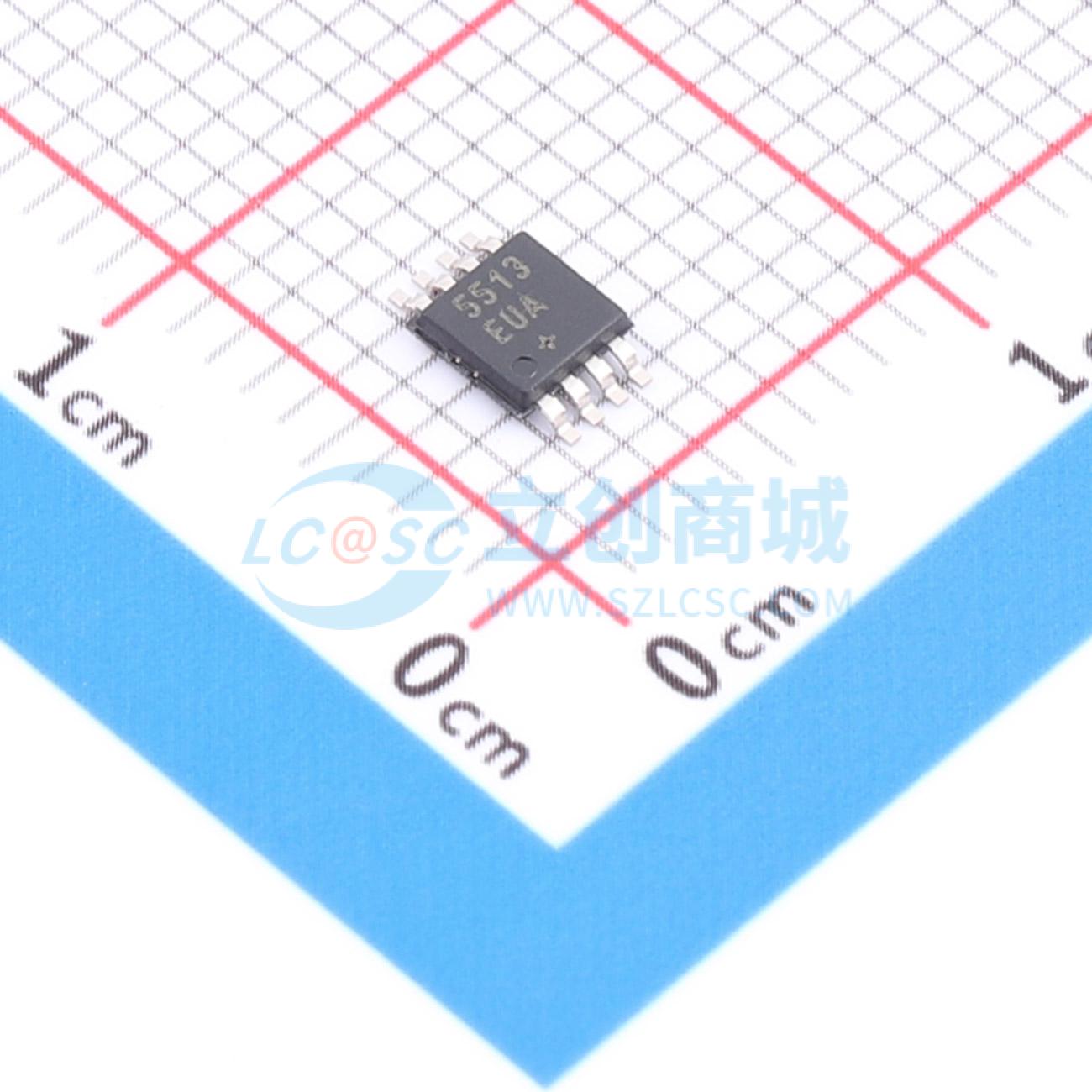

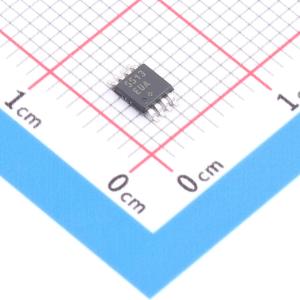

MAX5513EUA+

双通道超低功耗8bit电压输出DAC

描述: 是双通道、8位、超低功耗、电压输出数模转换器，提供轨到轨缓冲电压输出。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5513EUA+
商品编号: C7456117
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.136克(g)

商品参数

商品概述

MAX5512–MAX5515 是双路、8 位、超低功耗、电压输出的数模转换器 (DAC)，提供轨到轨缓冲电压输出。这些 DAC 采用 1.8V 至 5.5V 电源供电，功耗低于 5μA，适用于低功耗和低电压应用。关断模式可将总电流（包括基准输入电流）降至仅 0.18μA。MAX5512–MAX5515 使用与 SPI、QSPI 和 MICROWIRE 兼容的三线串行接口。上电时，MAX5512–MAX5515 的输出被驱动至零刻度，为驱动阀门的应用或其他在上电期间需要关闭的换能器提供额外的安全保障。零刻度输出可实现无毛刺上电。 MAX5512 接受外部基准输入并提供单位增益输出。MAX5513 内置精密内部基准，并提供缓冲外部基准输出和单位增益 DAC 输出。MAX5514 接受外部基准输入并提供力敏输出。MAX5515 内置精密内部基准，并提供缓冲外部基准输出和力敏 DAC 输出。 MAX5514/MAX5515 采用 4mm×4mm×0.8mm、12 引脚薄型 QFN 封装。MAX5512/MAX5513 采用 8 引脚 μMAX 封装。所有器件均保证在 -40℃ 至 +85℃ 的扩展温度范围内正常工作。

商品特性

超低 5μA 电源电流
关断模式可将电源电流降至 0.18μA（最大值）
单 +1.8V 至 +5.5V 电源
小型 4mm x 4mm x 0.8mm 薄型 QFN 封装
内部基准源可提供 8mA 电流（MAX5513/MAX5515）
灵活的力敏配置轨到轨输出缓冲器
快速 16MHz 三线 SPI-/QSPI-/MICROWIRE 兼容串行接口
带迟滞的 TTL 和 CMOS 兼容数字输入
上电期间无毛刺输出

应用领域

便携式电池供电设备
仪器仪表
工厂或现场的自动微调与校准
可编程电压和电流源
工业过程控制和远程工业设备
远程数据转换与监控
气体监测仪的化学传感器单元偏置
可编程 LCD 偏置

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	2
	接口类型	SPI；QSPI；MICROWIRE
	工作电压	1.8V~5.5V

	属性	参数值
	稳定时间	660us
	输出类型	-
	积分非线性	0.25LSB
	工作温度	-40℃~+85℃
