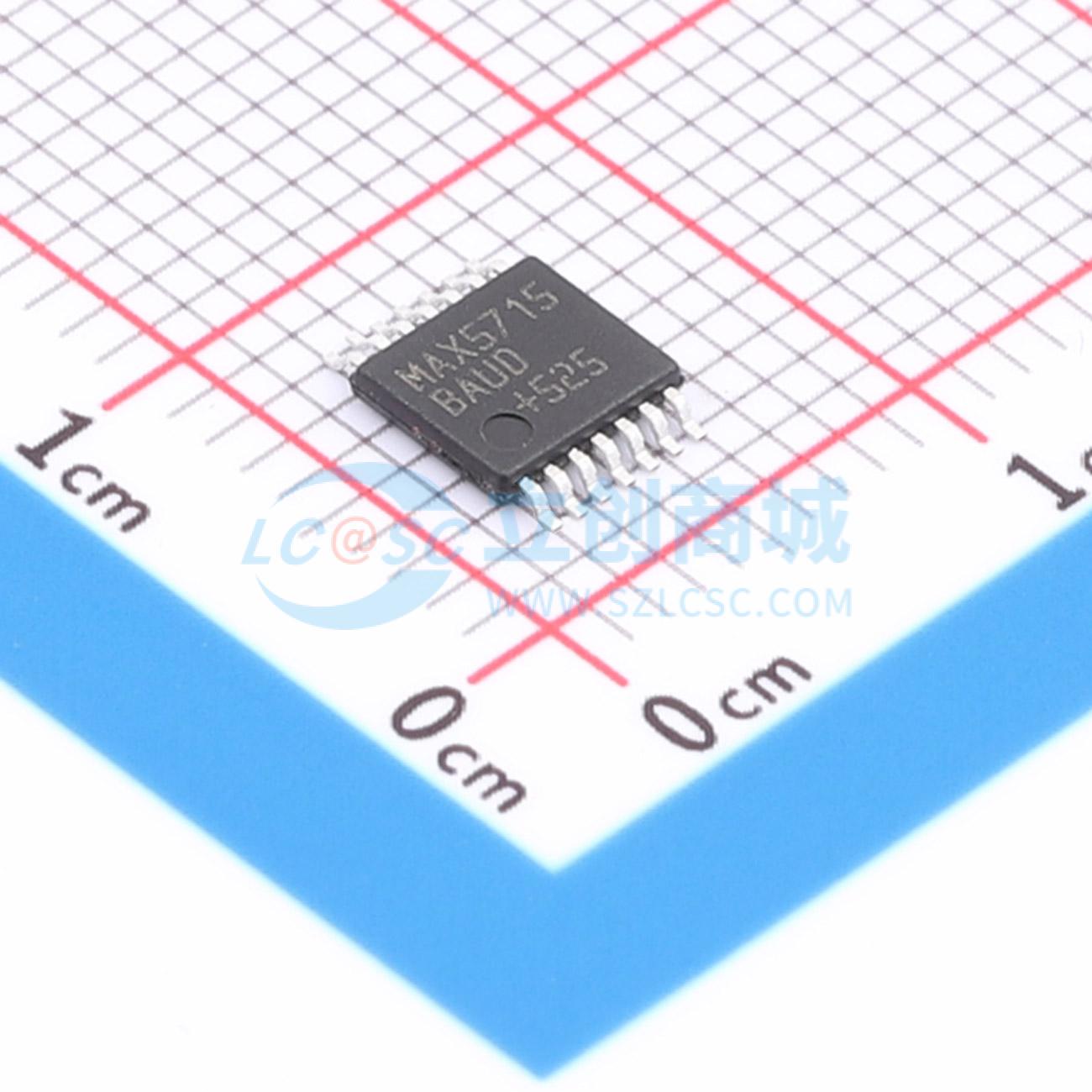

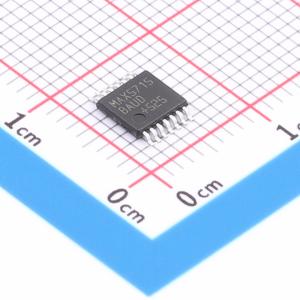

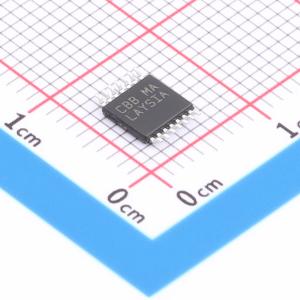

MAX5715BAUD+

超小型四通道8/10/12bit缓冲输出数模转换器，带内部参考和SPI

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗四通道数模转换器，具有内部参考和SPI，适用于低电压应用。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5715BAUD+
商品编号: C7456118
商品封装: TSSOP-14
包装方式: 管装
商品毛重: 0.227克(g)

商品参数

商品概述

MAX5713/MAX5714/MAX5715是4通道、低功耗、8/10/12位电压输出数模转换器（DAC），内置输出缓冲器和内部基准源，基准源可选2.048V、2.500V或4.096V。MAX5713/MAX5714/MAX5715的电源电压范围为2.7V至5.5V，功耗极低（3mW），适用于大多数低压应用。精密外部基准源输入支持轨到轨操作，为外部基准源提供100kΩ（典型值）负载。 MAX5713/MAX5714/MAX5715具备50MHz的3线SPI/QSPI/MICROWIRE/DSP兼容串行接口，还包含一个用于菊花链应用的RDY输出。DAC输出经过缓冲，每通道电源电流低于250μA，失调误差低至±0.5mV（典型值）。上电时，MAX5713/MAX5714/MAX5715将DAC输出复位为零，为驱动阀门或其他需要在上电时关闭的换能器的应用提供额外安全保障。内部基准源初始处于关断状态，以便使用外部基准源。MAX5713/MAX5714/MAX5715可通过软件LOAD命令或硬件负载DAC逻辑输入（LDAC）实现输出同步更新。清零逻辑输入（CLR）可异步清除CODE和DAC寄存器内容，并将DAC输出置零。MAX5713/MAX5714/MAX5715提供14引脚TSSOP和超小型12凸点WLP封装，工作温度范围为-40℃至+125℃。

商品特性

四个高精度DAC通道
无需校准的12位精度
±1 LSB积分非线性（INL）缓冲电压输出
全工作条件下单调输出
每个DAC独立模式设置
三种精密可选内部基准源
2.048V、2.500V或4.096V
内部输出缓冲器
外部基准源支持轨到轨操作
4.5μs建立时间
输出可直接驱动2kΩ负载
小型5mm x 4.4mm 14引脚TSSOP或超小型1.6mm x 2.2mm 12凸点WLP封装
2.7V至5.5V宽电源电压范围
独立的1.8V至5.5V VDDIO电源输入
带RDY输出的50MHz 3线SPI/QSPI/MICROWIRE/DSP兼容串行接口
上电复位至零刻度DAC输出
LDAC和CLR用于异步控制
三种软件可选掉电输出阻抗
1kΩ、100kΩ或高阻抗

应用领域

可编程电压和电流源
增益和失调校准
自动调谐和光控制
功率放大器控制和偏置
过程控制和伺服环路
便携式仪器
数据采集

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(96个/管，最小起订量 1 个)

个

起订量：1 个96个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	4
	接口类型	QSPI；SPI；MICROWIRE
	工作电压	2.7V~5.5V
	稳定时间	4.5us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	0.5LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置；外置
	基准电压源温漂	10ppm/℃
	静态电流	1.25mA
