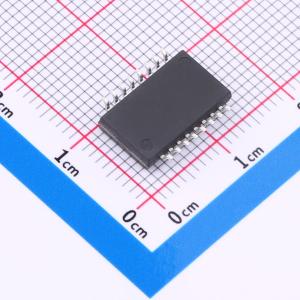

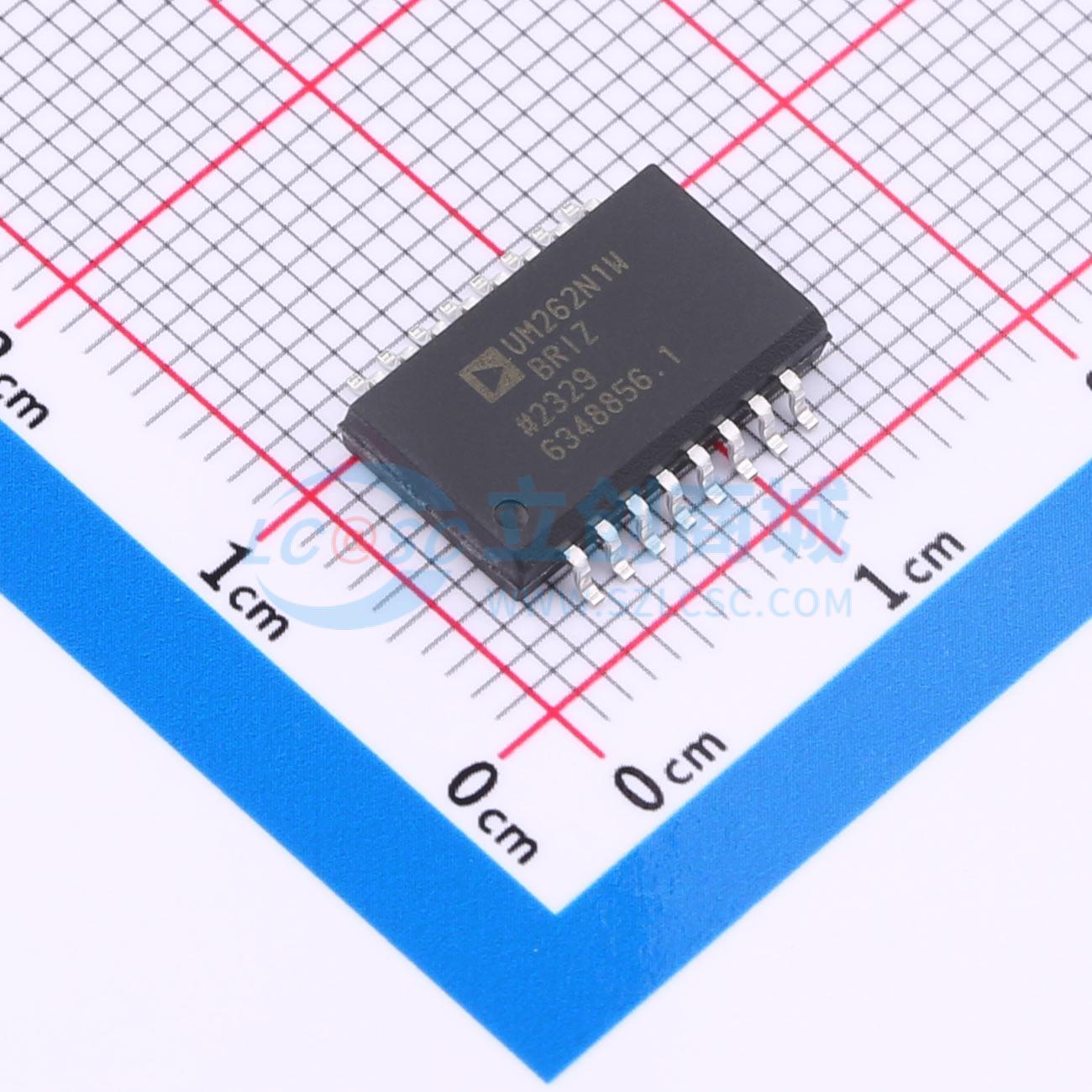

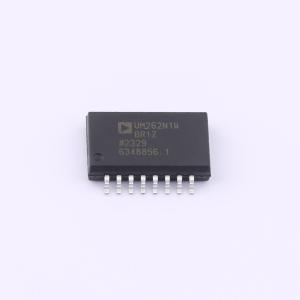

温馨提醒：图片仅供参考，商品以实物为准

ADUM262N1WBRIZ

集成故障安全和2个反向通道的鲁棒5.0 kVrms六通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是6通道数字隔离器，基于iCoupler技术，结合高速互补金属氧化物半导体 (CMOS) 和单片空心变压器技术，性能优于光耦合器和其他集成耦合器。最大传播延迟为13 ns，5V工作时脉冲宽度失真小于4.5 ns，通道间传播延迟匹配紧密，最大为4.0 ns。数据通道独立，有多种配置，耐压额定值为5.0 kV rms。器件两侧的电源电压范围为1.7V至5.5V，与低电压系统兼容，并能实现隔离屏障的电压转换功能。确保在没有输入逻辑转换的情况下实现直流正确性。有两种不同的故障安全选项，当未施加输入电源时，输出转换到预定状态。
品牌名称: ADI(亚德诺)
商品型号: ADUM262N1WBRIZ
商品编号: C7455611
商品封装: SOIC-16
包装方式: 管装
商品毛重: 1.133333克(g)

商品参数

商品概述

6通道数字隔离器结合了高速、互补金属氧化物半导体（CMOS）和单片空心变压器技术，提供了优于光耦合器器件和其他集成耦合器等替代方案的出色性能特性。在5V工作电压下，最大传播延迟为13ns，脉冲宽度失真小于4.5ns。通道间传播延迟匹配紧密，最大为4.0ns。数据通道相互独立，有多种配置可供选择，耐压等级为5.0kV rms。该器件两侧的电源电压范围为1.7V至5.5V，既与低电压系统兼容，又能实现隔离屏障两侧的电压转换功能。与其他光耦合器替代方案不同，即使在输入逻辑无转换的情况下，也能确保直流正确性。提供两种不同的故障安全选项，当未施加输入电源时，输出将转换到预定状态。

商品特性

高共模瞬态抗扰度：100kV/μs
对辐射和传导噪声具有高鲁棒性
低传播延迟：5V工作时最大13ns，1.8V工作时最大15ns
最大保证数据速率150Mbps
安全和法规认证：UL认证：根据UL 1577，5000V rms持续1分钟；CSA组件验收通知5A；VDE符合证书DIN V VDE V 0884 - 11:2017 - 01；V峰值；根据GB4943.1 - 2011的CQC认证
低动态功耗
1.8V至5V电平转换
高温工作：125℃
故障安全高或低选项
16引脚、符合RoHS标准的宽体SOIC_IC封装

应用领域

通用多通道隔离
串行外设接口（SPI）/数据转换器隔离
工业现场总线隔离

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(37个/管，最小起订量 1 个)

个

起订量：1 个37个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	4
	反向通道数	2
	最大数据速率	150Mbps
	默认输出	-
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	1.7V~5.5V
	工作电压(VCCB)	1.7V~5.5V
	传播延迟(tpd)	15ns
