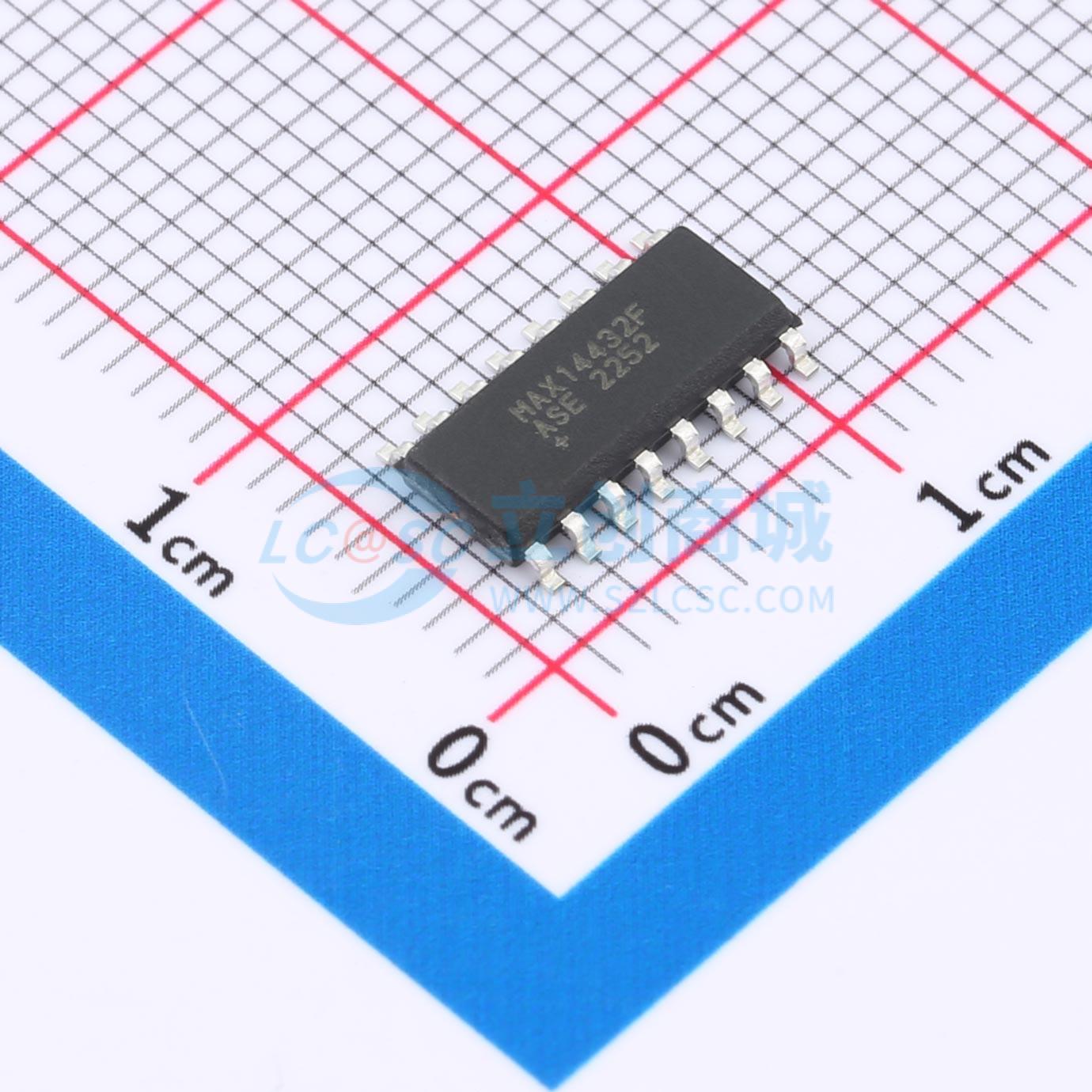

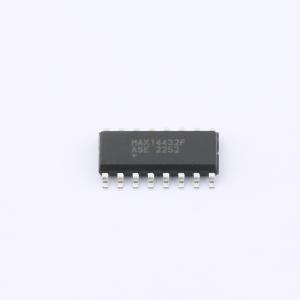

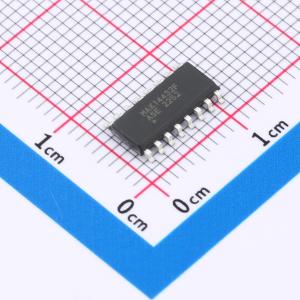

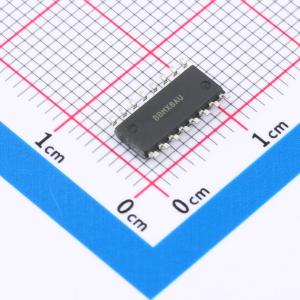

温馨提醒：图片仅供参考，商品以实物为准

MAX14432FASE+

四通道、高速、低功耗、3.75kVrMs数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 快速、低功耗、4通道数字电流隔离器，采用专有工艺技术。可在不同电源域的电路之间传输数字信号，1Mbps、1.8V电源下每通道仅消耗0.58mW功率。隔离额定值为3.75kVRMS，持续60秒。提供三种单向通道配置，适用于SPI、RS-232、RS-485和数字I/O应用
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14432FASE+
商品编号: C7454576
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.16克(g)

商品参数

商品概述

MAX14430–MAX14432是采用专有工艺技术的快速、低功耗、4通道数字电流隔离器。这些器件可在不同电源域的电路之间传输数字信号，在1.8V电源、1Mbps速率下，每通道功耗低至0.58mW。MAX14430/1/2的隔离额定值为3.75kVRMS，持续时间60秒。

MAX14430–MAX14432系列提供三种可能的单向通道配置，以适应任何4通道设计，包括SPI、RS - 232、RS - 485和数字I/O应用。MAX14431R/S/U/V的A侧输出使能为低电平有效，使其非常适合隔离共享SPI总线上的端口，因为CS信号可直接使能隔离器上的MISO信号。该系列的其他器件采用传统的高电平有效使能。

这些器件的数据速率最高可选25Mbps或200Mbps，输出默认状态可选高电平或低电平。默认状态是指输入未供电或开路时输出的状态。隔离器两侧独立的1.71V至5.5V电源也使这些器件适合用作电平转换器。

MAX14430–MAX14432采用16引脚窄体SOIC封装，爬电距离和电气间隙为4mm。封装材料的最小相比漏电起痕指数（CTI）为600V，在爬电距离表中属于第1组。所有器件的工作环境温度范围为 - 40℃至 + 125℃。

商品特性

适用于快速数字信号的强大电流隔离
最高200Mbps数据速率
可承受3.75kVRMS电压60秒（VISO）
可连续承受445VRMS电压（VIOWM）
GNDA和GNDB之间可承受±10kV浪涌，波形为1.2/50μs
高共模瞬变抗扰度（典型值50kV/μs）
低功耗
VDD = 3.3V、1Mbps时每通道功耗1.1mW
VDD = 1.8V、100Mbps时每通道功耗3.5mW
支持广泛应用的多种选项
2种数据速率（25Mbps、200Mbps）
3种通道方向配置
2种输出默认状态（高/低）

应用领域

隔离SPI接口
工业自动化现场总线通信
隔离RS - 485/RS - 422、CAN
电池管理医疗系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	2
	最大数据速率	200Mbps
	默认输出	-

	属性	参数值
	隔离电压(Vrms)	3750
	CMTI(kV/us)	50kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	1.71V~5.5V
	工作电压(VCCB)	1.71V~5.5V
