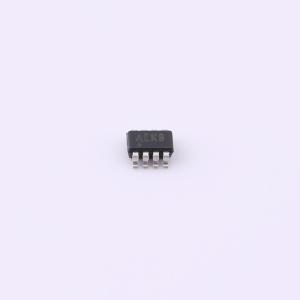

温馨提醒：图片仅供参考，商品以实物为准
MAX13014EKA+T
+1.2V至+3.6V，0.1μA，100Mbps，单/双/四电平转换器
- 描述
- 单/双/四电平转换器可在多电压系统中实现100Mbps数据传输所需的电平转换。外部施加的电压VCC和VL设置器件两侧的逻辑电平。器件VL侧的逻辑信号在VCC侧显示为更高电压的逻辑信号，反之亦然。 单电平、双电平转换器和四电平转换器（UCSP封装）具有使能（EN）输入
- 商品型号
- MAX13014EKA+T
- 商品编号
- C7454552
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | CMOS | |
| 输出信号 | CMOS | |
| 数据速率 | 100Mbps | |
| 工作电压(VCCA) | 1.65V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | - | |
| 元件数 | 1 | |
| 每个电路通道数 | 2 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 电源去耦 |
商品特性
- 提供电平转换，允许在多电压系统中进行100Mbps数据传输
- MAX13013单通道、MAX13014双通道和MAX3023（UCSP封装）四通道电平转换器具有使能（EN）输入；MAX3023（TSSOP封装）四通道电平转换器具有EN和EN(overline)输入
- 禁用时，所有输入/输出置于三态，VCC电源电流降至0.03μA，VL电源电流降至0.1μA
- 当VL > 1.8V时，保证100Mbps数据速率
- 接受+1.65V至+3.6V的VCC电压和+1.2V至(VCC - 0.4V)的VL电压
- 适用于低压ASIC/可编程逻辑器件（PLDs）与较高电压系统之间的数据传输
- 所有器件工作温度范围为-40°C至+85°C
应用领域
- CMOS逻辑电平转换
- 低压ASIC电平转换
- 手机
- SPI、MICROWIRE电平转换
- 便携式POS系统
- 便携式通信设备
- GPS
- 电信设备
