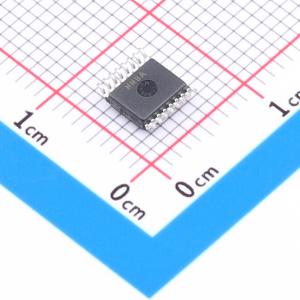

温馨提醒：图片仅供参考，商品以实物为准

MAX5480BEEE+

8位并行DAC，QSOP-16封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款CMOS 8位数模转换器（DAC），可直接与大多数微处理器接口。片上输入锁存器使DAC负载周期接口类似于RAM写周期，仅需CS和WR作为控制输入。保证±1/2 LSB的线性度，功耗小于500μW。在整个工作温度范围内保证单调性。可在电压输出或电流输出模式下工作。采用小型16引脚QSOP封装。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5480BEEE+
商品编号: C7454261
商品封装: QSOP-16
包装方式: 管装
商品毛重: 0.2523克(g)

商品参数

商品概述

MAX5480是一款8位乘法数模转换器（DAC），由一个采用CMOS电流导向开关的薄膜R - 2R电阻阵列组成。倒置的R - 2R梯形网络以二进制方式在八个导向开关之间分配电压或电流基准。任一OUT端出现的电流大小取决于所选开关的数量；因此，输出是数字输入的模拟表示。两个OUT端必须保持相同的电位，以便在每个梯形支路中维持恒定电流。这使得REF输入电流与开关状态无关，也确保了MAX5480保持出色的线性性能。

商品特性

MAX5480是一款CMOS 8位数模转换器（DAC），可直接与大多数微处理器接口。
片上输入锁存器使DAC加载周期接口类似于RAM写周期，只需CS和WR作为控制输入。
保证±1/2 LSB的线性度，功耗小于500 μW。
在整个工作温度范围内保证单调性。
MAX5480可在电压输出或电流输出模式下工作。
采用小型16引脚QSOP封装。
QSOP - 16封装（与SO - 8封装占位面积相同）
单+5V电源供电
支持VOUT或IOUT工作模式
8位并行接口
保证在不同温度下具有单调性
低功耗 — 最大100 μW
在不同温度下±1/2 LSB线性度

应用领域

数字可调电源
可编程增益
自动测试设备
便携式电池供电仪器
VCO频率控制
便携式无线电中的RF发射控制

数据手册PDF

放大查看下载PDF

优惠活动

8.6折

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	1
	接口类型	并行
	工作电压	5V

	属性	参数值
	稳定时间	250ns
	输出类型	电压-非缓冲；电流-非缓冲
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	静态电流	100uA
