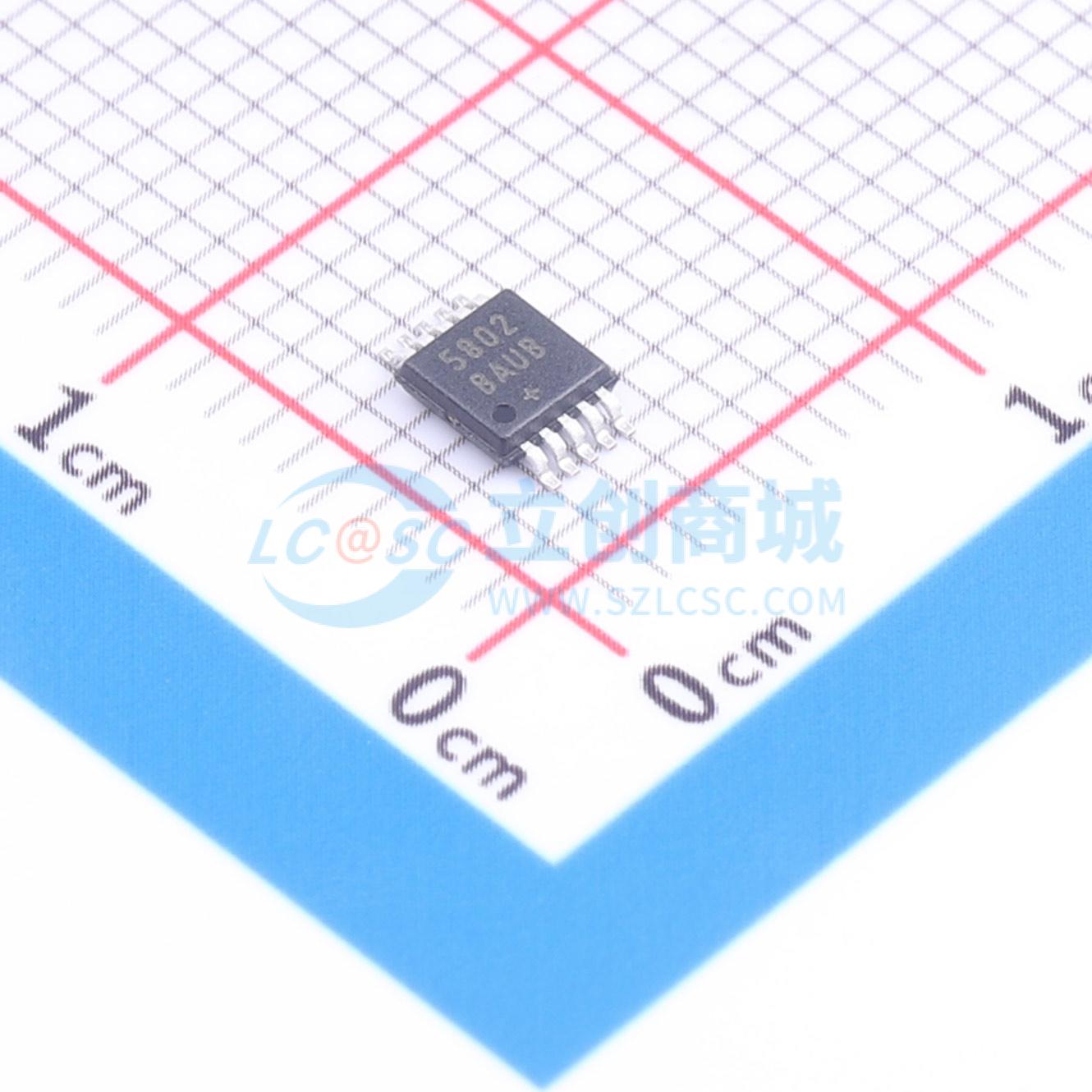

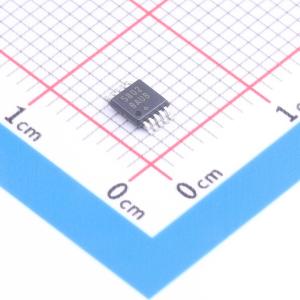

MAX5802BAUB+

超小型双通道8/10/12bit带内部参考和I2C的缓冲输出DAC

描述: 低功耗双通道8/10/12位电压输出数模转换器，带内部参考和I2C
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5802BAUB+
商品编号: C7454269
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.145克(g)

商品参数

商品概述

MAX5800/MAX5801/MAX5802是双通道、低功耗、8/10/12位电压输出数模转换器（DAC），内置输出缓冲器和内部基准源，基准源可选2.048V、2.500V或4.096V。MAX5800/MAX5801/MAX5802的电源电压范围为2.7V至5.5V，功耗极低（1.5mW），适用于大多数低压应用。精密外部基准源输入支持轨到轨操作，为外部基准源提供100kΩ（典型值）负载。 MAX5800/MAX5801/MAX5802具有兼容I²C的两线接口，时钟速率最高可达400kHz。DAC输出经过缓冲，每通道电源电流低于250μA，失调误差低至±0.5mV（典型值）。上电时，MAX5800/MAX5801/MAX5802将DAC输出复位为零，为驱动阀门或其他需要在上电时关闭的换能器的应用提供额外的安全保障。内部基准源初始时处于关断状态，以便使用外部基准源。MAX5800/MAX5801/MAX5802允许使用软件LOAD命令同时更新输出。清零逻辑输入（CLR）可异步清除CODE和DAC寄存器的内容，并将DAC输出置零。MAX5800/MAX5801/MAX5802提供小型10引脚μMAX封装和超小型10引脚TDFN封装，工作温度范围为-40℃至+125℃。

商品特性

两个高精度DAC通道
无需校准的12位精度
缓冲电压输出，±1 LSB积分非线性
在所有工作条件下具有单调性
每个DAC可独立设置模式
三种精密可选内部基准源
2.048V、2.500V或4.096V
内置输出缓冲器
配合外部基准源实现轨到轨操作
4.5µs建立时间
输出可直接驱动2kΩ负载
小型5mm x 3mm 10引脚μMAX或超小型3mm x 3mm 10引脚TDFN封装
2.7V至5.5V宽电源电压范围
独立的1.8V至5.5V VDDIO电源输入
快速400kHz兼容I²C的两线串行接口
上电复位至零刻度DAC输出
CLR用于异步控制
三种软件可选掉电输出阻抗
1kΩ、100kΩ或高阻抗
3V VDD时电源电流低至350μA

应用领域

可编程电压和电流源
增益和失调调整
自动调谐和光控制
功率放大器控制和偏置
过程控制和伺服环路
便携式仪器
数据采集

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	2
	接口类型	I2C
	工作电压	2.7V~5.5V

	属性	参数值
	稳定时间	4.5us
	输出类型	-
	积分非线性	1LSB
	工作温度	-40℃~+125℃
