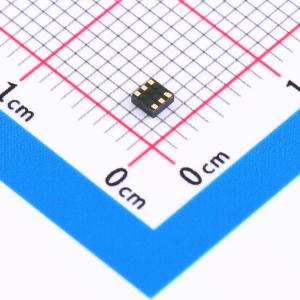

温馨提醒：图片仅供参考，商品以实物为准

MAX4866LELT+T

过压保护控制器，具有反向保护功能

描述: 过压保护控制器可保护低压系统免受高达 +28V 的高压故障和低至 -28V 的负电压影响。这些设备驱动低成本互补 MOSFET。如果输入电压超过过压阈值，这些设备会关闭 n 沟道 MOSFET，以防止受保护组件损坏。如果输入电压降至地以下，设备会关闭 p 沟道 MOSFET，以防止受保护组件损坏
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX4866LELT+T
商品编号: C7454223
商品封装: UDFN-6(2x2)
包装方式: 编带
商品毛重: 0.016克(g)

商品参数

商品概述

MAX4864L/MAX4865L/MAX4866L/MAX4867过压保护控制器可保护低压系统免受高达+28V的高电压故障和低至-28V的负电压的影响。这些器件驱动低成本互补MOSFET。如果输入电压超过过压阈值，这些器件将关闭n沟道MOSFET以防止受保护组件受损。如果输入电压降至地电位以下，这些器件将关闭p沟道MOSFET以防止受保护组件受损。内部电荷泵消除了对外部电容的需求，并驱动MOSFET栅极，从而提供简单、可靠的解决方案。

过压阈值预设为+7.4V（MAX4864L）、+6.35V（MAX4865L）、+5.8V（MAX4866L）和+4.65V（MAX4867）。当输入电压降至欠压锁定（UVLO）阈值以下时，这些器件进入低电流待机模式（8.5μA）。在关断状态（EN设置为逻辑高电平）下，电流进一步降低（0.4μA）。MAX4864L/MAX4865L/MAX4866L的UVLO阈值为+2.85V，而MAX4867的UVLO阈值为+2.5V。

此外，当通过1μF电容接地旁路时，输入端还提供了±15KV的ESD保护。所有器件均采用小型6引脚SOT23封装和6引脚2mm x 2mm μDFN封装，并且工作温度范围为-40℃至+85℃。

应用领域

手机
PDA和掌上设备
数码相机
MP3播放器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(50个/圆盘，最小起订量 2500 个)

个

起订量：2500 个50个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	输入控制逻辑	低电平有效

	属性	参数值
	工作电压	1.2V~28V
	工作温度	-40℃~+85℃
