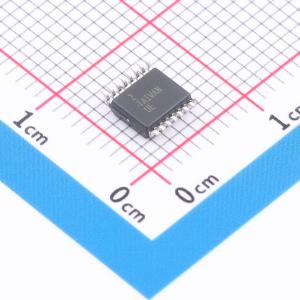

温馨提醒：图片仅供参考，商品以实物为准
MAX4053EEE+T
MAX4053EEE+T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低电压CMOS模拟多路复用器/开关，配置为8通道多路复用器、两个4通道多路复用器和三个单刀双掷（SPDT）开关。 A后缀部件针对导通电阻匹配、导通电阻平坦度和低泄漏进行了全面表征。 可使用±2.7V至±8V的双电源或+2.7V至+16V的单电源连续工作。 每个开关可处理轨到轨模拟信号。应用：电池供电设备。 音频和视频信号路由
- 商品型号
- MAX4053EEE+T
- 商品编号
- C7454198
- 商品封装
- QSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 工作电压 | 2.7V~16V；-8V~-2.7V；2.7V~8V |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 50ns | |
| 导通电阻(Ron) | 100Ω | |
| 关闭时间(toff) | 40ns | |
| 工作温度 | 0℃~+70℃ |
商品特性
- 低电压，CMOS 模拟 IC，配置为 8 通道多路复用器（MAX4051/A）、两个 4 通道多路复用器（MAX4052/A）和三个单刀双掷（SPDT）开关（MAX4053/A）
- A 后缀部件针对导通电阻匹配、导通电阻平坦度和低泄漏进行了全面表征
- 可使用从 ±2.7V 到 ±8V 的双电源或 2.7V 到 16V 的单电源连续工作
- 每个开关可处理轨到轨模拟信号
- 关断泄漏电流在 +25°C 时仅为 0.1nA，在 +85°C 时为 5nA（MAX4051A/MAX4052A/MAX4053A）
- 所有数字输入具有 0.8V 到 2.4V 的逻辑阈值，使用 ±5V 或单 5V 电源时确保 TTL/CMOS 逻辑兼容性
- 引脚与行业标准 74HC4051/74HC4052/74HC4053 兼容
- 保证导通电阻：±5V 电源时为 100Ω
- 保证通道间匹配：6Ω（MAX4051A–MAX4053A），12Ω（MAX4051–MAX4053）
- 保证低关断泄漏电流：±25°C 时为 0.1nA（MAX4051A–MAX4053A），±25°C 时为 1nA（MAX4051–MAX4053）
- 保证低导通泄漏电流：±25°C 时为 0.1nA（MAX4051A–MAX4053A），±25°C 时为 1nA（MAX4051–MAX4053）
- 单电源从 2.08V 到 ±16V 工作，双电源从 ±2.78V 到 ±8V 工作
- TTL/CMOS 逻辑兼容
- 低失真：<0.04%（600Ω）
- 低串扰：<-90dB（50Ω）
- 高关断隔离：<-90dB（50Ω）
应用领域
- 电池供电设备
- 音频和视频信号路由
- 低电压数据采集系统
- 通信电路
