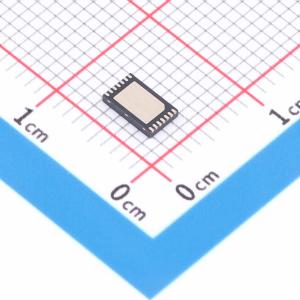

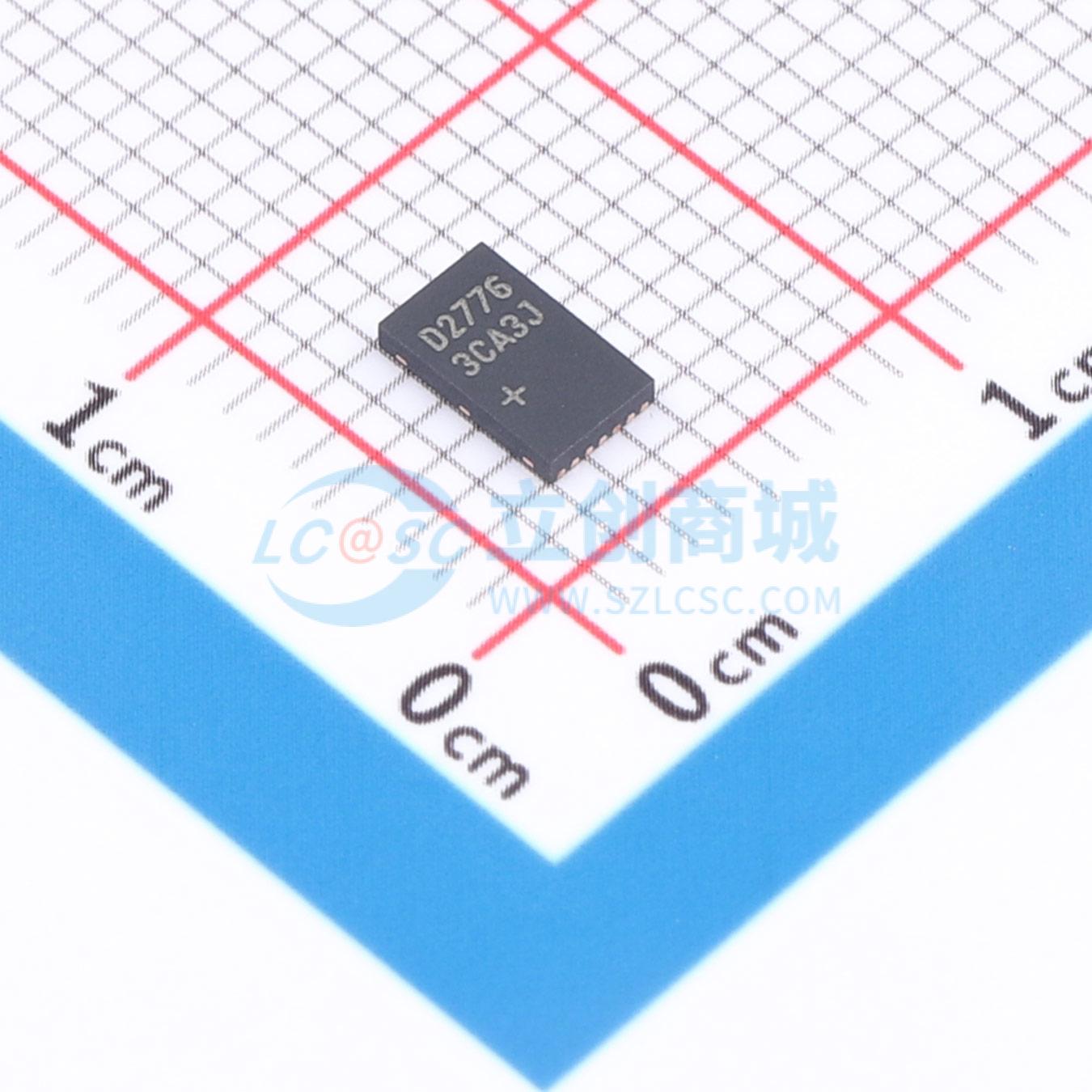

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4V~9.2V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 2V | |
| 电池类型 | - | |
| 电池节数 | 2 | |
| 工作温度 | -20℃~+70℃ |
商品概述
DS2775 - DS2778可报告可充电锂离子（Li+）和锂聚合物（Li - Poly）电池的可用容量，单位为mAh，并以满容量百分比形式呈现。集成的Li+保护器可确保电池安全运行。除具备DS2775/DS2777的所有功能外，DS2776/DS2778还支持基于SHA - 1的质询 - 响应认证。 通过对电压、温度和电流进行精确测量，并结合电池特性表和应用参数，可进行容量估算计算。容量寄存器会根据当前温度、放电速率、存储电量和应用参数，保守估算可释放的电量。 DS2775 - DS2778的工作电压范围为+4.0V至+9.2V，可直接集成到由两节Li+或Li - Poly电池组成的电池组中。 除了用于电池补偿和应用参数的非易失性存储外，DS2775 - DS2778还提供16字节的EEPROM，供主机系统和/或电池组制造商存储电池批次和日期跟踪信息。该EEPROM还可用于非易失性存储系统和/或电池使用统计数据。Maxim 1 - 线（DS2775/DS2776）或2 - 线（DS2777/DS2778）接口提供串行通信，用于访问测量和容量数据寄存器、控制寄存器和用户存储器。DS2776/DS2778在质询 - 响应电池组认证协议中使用SHA - 1哈希算法进行电池组验证。
商品特性
- 高端nFET驱动器和保护电路
- 精密电压、温度和电流测量系统
- 根据库仑计数、放电速率、温度和电池特性估算电池容量
- 估算学习周期之间的电池老化情况
- 使用低成本检测电阻
- 允许校准增益和温度系数
- 可编程过压和过流阈值
- 使用SHA - 1算法进行电池组认证（DS2776/DS2778）
- 32字节参数EEPROM
- 16字节用户EEPROM
- 带64位唯一ID的Maxim 1 - 线接口（DS2775/DS2776）
- 带64位唯一ID的2 - 线接口（DS2777/DS2778）
- 3mm x 5mm、14引脚TDFN无铅封装
应用领域
- 健康与健身监测器
- 数码相机、摄像机和运动相机
- 医疗设备
- 手持计算机和终端
- 手持无线电
- 家庭和建筑自动化、传感器
- 智能电池
- 电动工具
