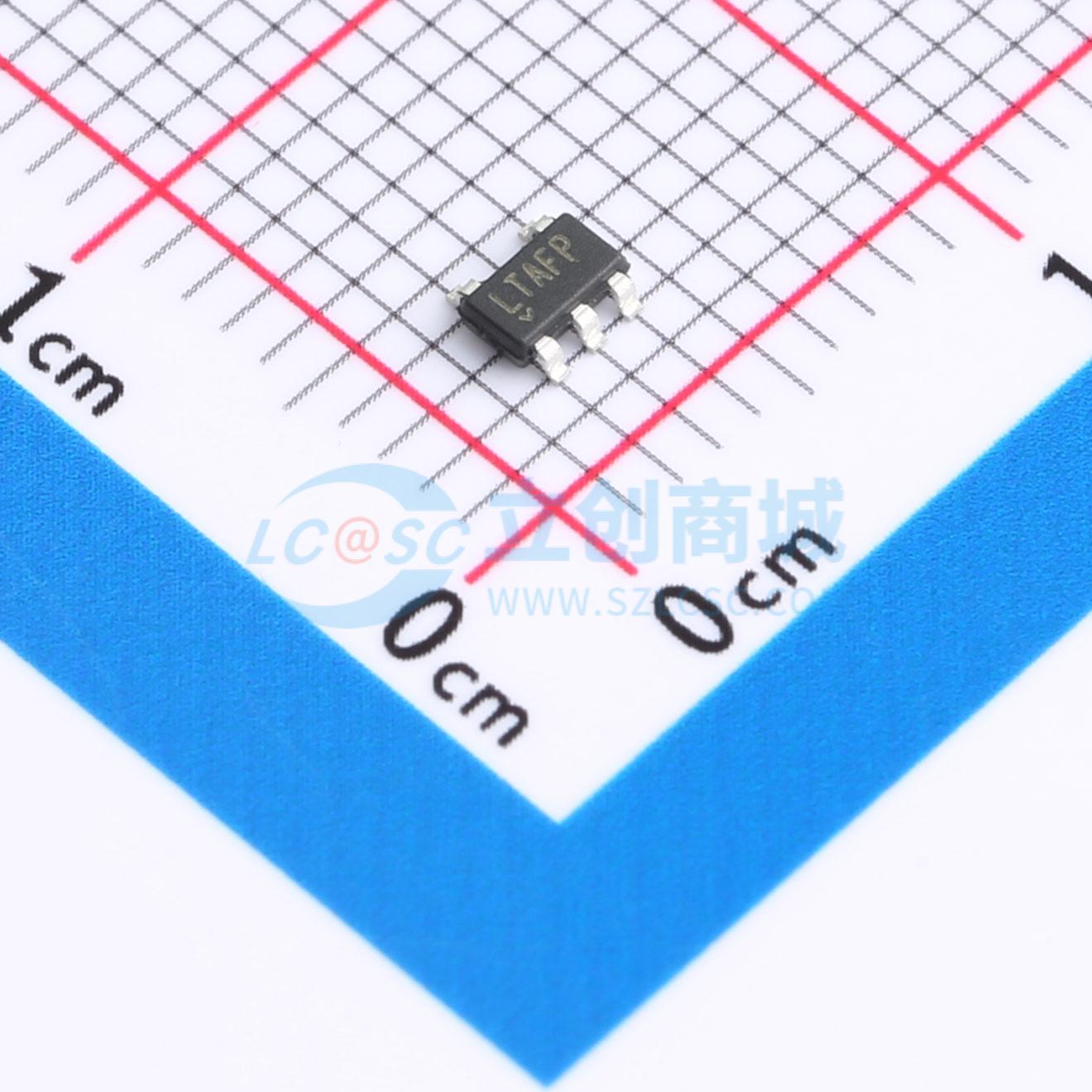

温馨提醒：图片仅供参考，商品以实物为准
LT6220IS5#TRM
单/双/四路60MHz、20V/μs、低功耗、轨到轨输入输出精密运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT6220/LT6221/LT6222 分别为单通道/双通道/四通道、低功耗、高速、轨到轨输入输出运算放大器，具备出色的直流性能。与带宽相当的其他器件相比，LT6220/LT6221/LT6222 的特点是电源电流更低、输入失调电压更低、输入偏置电流更小且直流增益更高。通常，LT6220/LT6221/LT6222 的输入失调电压小于 100μV，输入偏置电流小于 15nA，开环增益为 100V/mV
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT6220IS5#TRM
- 商品编号
- C7453902
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 12.6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 60MHz | |
| 输入失调电压(Vos) | 70uV | |
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 压摆率(SR) | 20V/us | |
| 输入偏置电流(Ib) | 15nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 20nA | |
| 噪声密度(eN) | 10nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 102dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 900uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.2V~12.6V |
商品概述
单/双/四通道60MHz、20V/µs、低功耗、轨到轨输入输出精密运算放大器
商品特性
- 增益带宽积：60MHz
- 输入共模范围包含两个电源轨
- 输出摆幅轨到轨
- 低静态电流：最大1mA
- 输入失调电压：最大350µV
- 输入偏置电流：最大150nA
- 宽电源电压范围：2.2V至12.6V
- 大输出电流：典型值50mA
- 低电压噪声：典型值10nV/√Hz
- 压摆率：典型值20V/µs
- 共模抑制比：典型值102dB
- 电源抑制比：典型值105dB
- 开环增益：典型值100V/mV
- 工作温度范围：-40°C至85°C
- 单通道采用8引脚SO和5引脚薄型（1mm）ThinSOT封装
- 双通道采用8引脚SO和（3mm×3mm）DFN封装
- 四通道采用16引脚SSOP封装
应用领域
- 低电压、高频信号处理
- 驱动A/D转换器
- 轨到轨缓冲放大器
- 有源滤波器
- 视频放大器
- 快速电流检测放大器
