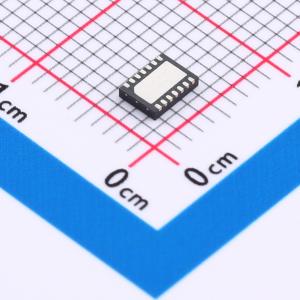

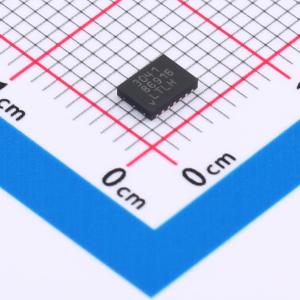

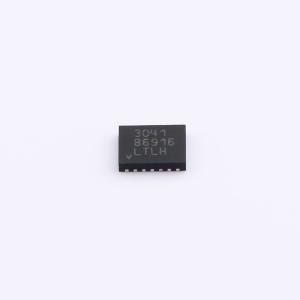

温馨提醒：图片仅供参考，商品以实物为准
LT3041ADE#PBF
20 V, 1 A, 超低噪声，超高PSRR线性稳压器，带VIOC控制
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT3041是一款高性能、低压差线性稳压器，采用超低噪声和超高电源抑制比（PSRR）架构，适用于对噪声敏感的应用场景供电。LT3041的设计是先采用精密电流基准，再跟随一个高性能电压缓冲器，可轻松并联使用，以进一步降低噪声、增加输出电流，并在印刷电路板（PCB）上分散热量。LT3041在典型压差为310 mV时可提供1 A的电流
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3041ADE#PBF
- 商品编号
- C7452881
- 商品封装
- DFN-14-EP(3x4)
- 包装方式
- 托盘
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 20V | |
| 输出电压 | 200mV~15V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 80dB@(1MHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4.3mA | |
| 噪声 | 1.0uVrms | |
| 特性 | 带使能；欠压锁定；过热保护；PG脚；过流保护；短路保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
一款高性能、低压差线性稳压器，采用超低噪声和超高电源抑制比 (PSRR) 架构，适用于对噪声敏感的应用供电。它被设计成一个精密电流基准源，后接一个高性能电压缓冲器，可轻松并联使用，以进一步降低噪声、增加输出电流，并在印刷电路板 (PCB) 上分散热量。 它在典型的 310 mV 压差电压下可提供 1 A 电流。正常工作时的静态电流标称值为 4.3 mA，关断时降至 18 µA。通过单位增益操作保持的宽输出电压范围（0.2 V 至 15 V）可提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，与编程输出电压无关。此外，该稳压器具有 VIOC、可编程电流限制、快速启动能力以及可编程电源正常指示输出电压调节功能。 内置保护功能包括反接电池保护、反向电流保护、带折返功能的内部电流限制以及带迟滞功能的热限制。它采用热增强型 14 引脚 4 mm×3 mm DFN 封装。
商品特性
- 超低输出均方根噪声：1.0 μV rms（10 Hz 至 100 kHz）
- 超低输出噪声谱密度：10 kHz 时为 3 nV/√Hz
- 超低 1/f 噪声：8 µV p-p（0.1 Hz 至 10 Hz）
- 超高 PSRR：1 MHz 时为 80 dB
- 输出电流：1 A
- 宽输入电压范围：2.2 V 至 20 V
- 单电容改善噪声和 PSRR
- SET 引脚电流：100 µA，初始精度 ±0.5%
- VIOC 引脚用于管理功耗
- 单电阻设置输出电压
- 可编程电流限制
- 低压差电压：310 mV
- 输出电压范围：0.2 V 至 15 V
- 可编程电源正常指示
- 快速启动能力
- 精密使能/欠压锁定
- 可并联以降低噪声和提高电流
- 带折返功能的内部电流限制
- 最小输出电容：两个并联的 10 µF 陶瓷电容
- 紧凑、薄型、14 引脚、4 mm×3 mm DFN 封装
应用领域
- RF 电源：锁相环、压控振荡器、混频器、低噪声放大器和功率放大器
- 低噪声仪器仪表
- 高速高精度数据转换器
- 医疗应用：成像和诊断
- 开关电源的后置稳压器
