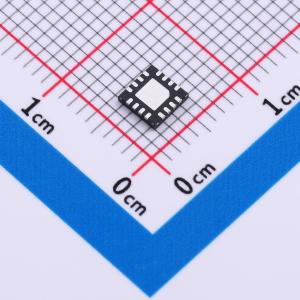

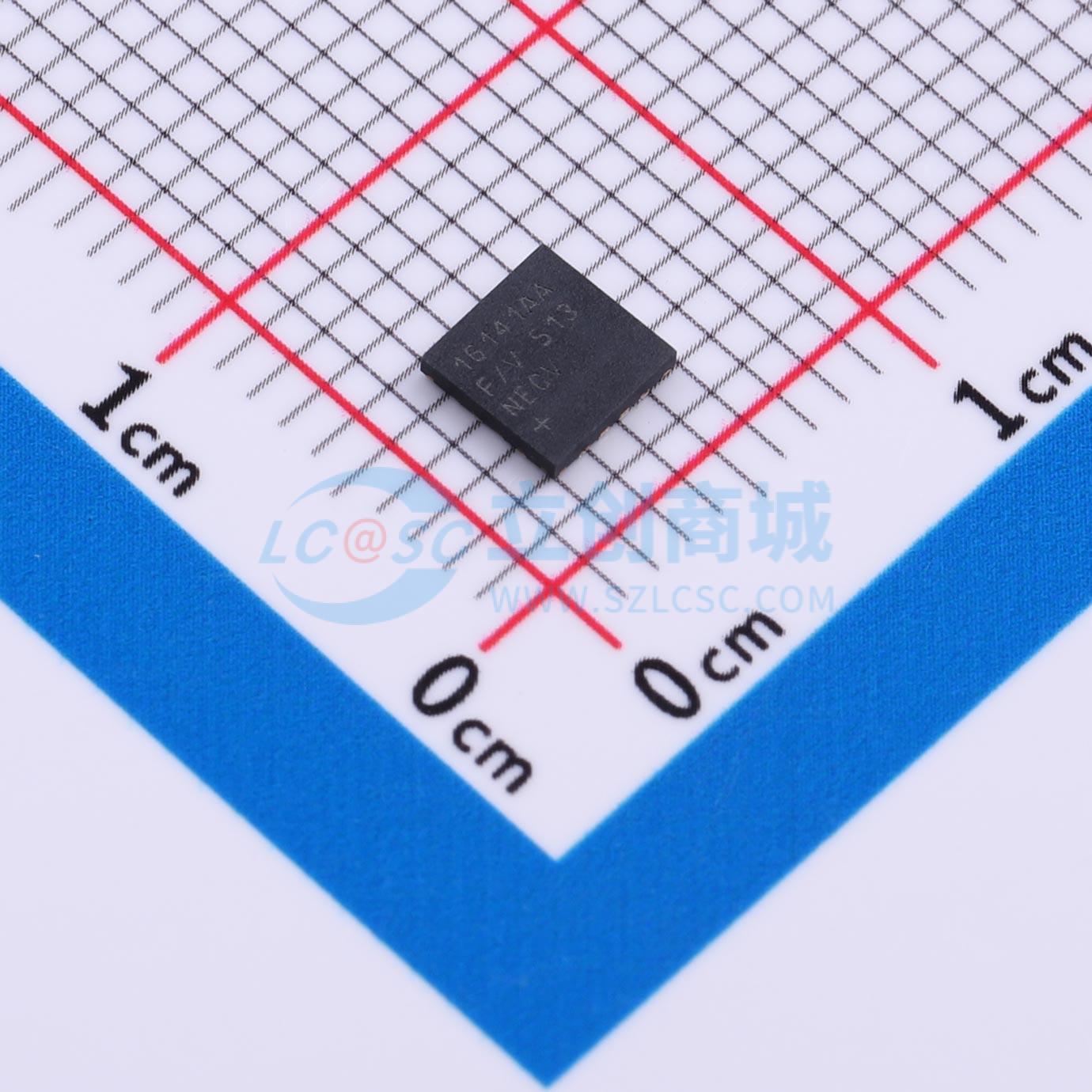

MAX16141AAAF/VY+

MAX16141AAAF/VY+

描述

MAX16141/MAX16141A理想二极管控制器提供针对多种故障的系统保护，例如反向电流、反向电压、过流、输入过压/欠压和过温条件。3.5V至36V的宽工作电压范围，加上典型值为5μA的关断电流，使得MAX16141/MAX16141A适用于汽车应用。集成的电荷泵将背对背外部nFET的栅极驱动到源连接点以上9V（典型值），从而最小化源与负载之间的功率损耗。快速响应比较器允许MAX16141/MAX16141A在输入电压低于输出电压后的1μs（最大）内阻断反向电流流动。RS和OUT引脚之间的外部电流检测电阻提供了过载监测功能。两个输入引脚OVSET和UVSET通过简单的电阻分压器设置点来防止输入过压和欠压事件。启动期间，MAX16141/MAX16141A监控外部nFET（V_N - V_OUT）上的电压降和负载电流以检测过流故障，确保V_OUT大于0.9 x V_IN。一旦启动过程完成，MAX16141/MAX16141A准备好保护系统免受故障影响。在正常运行过程中，某些系统会经历瞬时掉电或短时间电源中断。为了确保从这些中断中平稳恢复，MAX16141/MAX16141A包括一个辅助电源输入（V_CC）以保持关键电路的工作。当主输入电源恢复时，MAX16141/MAX16141A在快速模式下（70μs，最大）启用栅极以充电输出电容。这两款器件都具有可通过逻辑输入启用的低功耗模式。在低功耗模式下，器件允许有限的电流从源流向负载。对于MAX16141，使用低电平有效的逻辑输入SLEEP启用低功耗模式；对于MAX16141A，则使用高电平有效的逻辑输入（SLEEP）激活低功耗模式。其他特性还包括内部开关，在关断模式下隔离UVSET和OVSET电阻网络的监控，有助于最小化系统功率损耗。MAX16141/MAX16141A采用4mm x 4mm x 0.75mm、16引脚TQFN封装，工作温度范围为-40°C至+125°C。

品牌名称

ADI(亚德诺)/MAXIM(美信)

商品型号

MAX16141AAAF/VY+

商品编号

C7452906

商品封装

TQFN-16-EP(4x4)​

包装方式

管装

商品毛重

0.244克(g)
