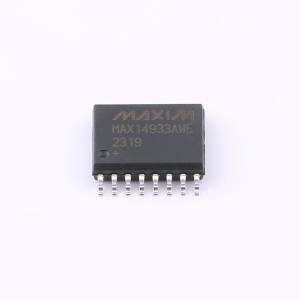

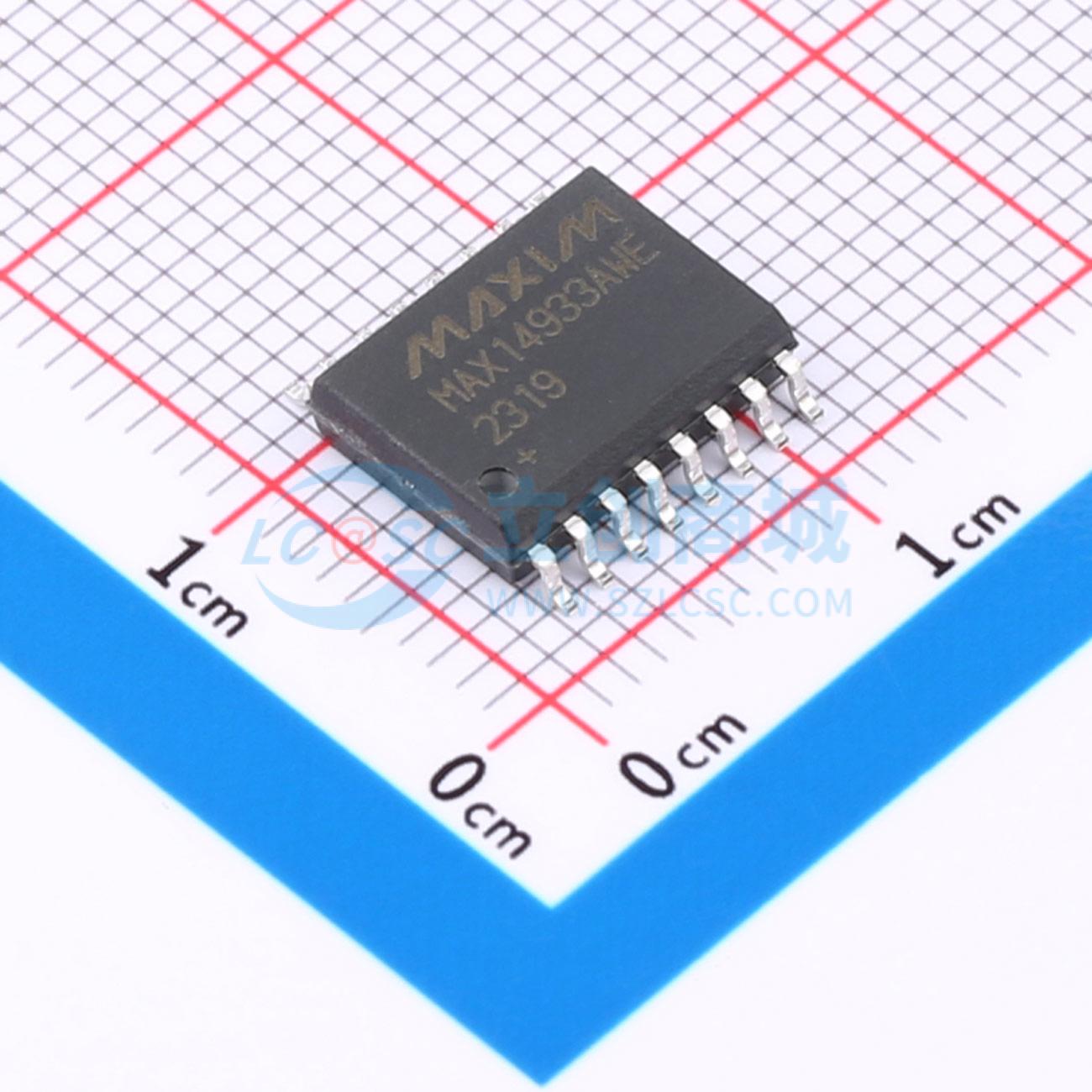

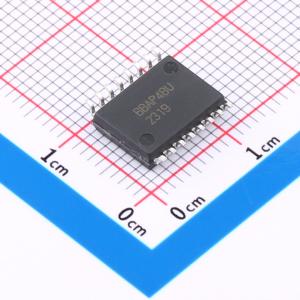

温馨提醒：图片仅供参考，商品以实物为准

MAX14933AWE+

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14933AWE+
商品编号: C7452868
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.487克(g)

商品概述

MAX14933是一款双通道、2.75kVRMS I2C数字隔离器，采用专有工艺技术。它能在高达+125℃的环境温度下，在不同电源域的电路之间传输数字信号。该器件提供两个双向开漏通道，适用于需要在同一线路上双向传输数据的应用。为防止闩锁效应，A侧输出采用特殊缓冲器，将逻辑低电平电压调节至0.9V（最大值），输入逻辑低电平阈值比输出逻辑低电平电压至少低50mV。B侧采用传统缓冲器，不调节逻辑低电平输出电压。该器件在隔离器两侧具有独立的2.25V至5.5V电源。器件工作频率范围为直流至1.7MHz，可用于支持时钟拉伸的隔离式I2C总线。 MAX14933提供16引脚宽体（10.3mm × 7.5mm）和窄体（9.9mm × 3.9mm）SOIC封装。所有器件的额定工作环境温度范围为-40℃至+125℃。

商品特性

强大的数字信号电流隔离
- 能承受2.75kVRMS电压60秒（VISO）
- 可连续承受443VRMS电压（VIOWM）
- 630VPEAK重复峰值电压（VIORM）
- 符合IEC 61000 - 4 - 5标准，能承受±10kV浪涌
- 2种封装（爬电距离和电气间隙为4mm或8mm）
可直接与大多数微控制器和FPGA接口
- 支持2.25V至5.5V电源
- 直流至1.7MHz的双向数据传输
低功耗
- 在1.7MHz下，每通道典型电流为5.3mA
安全法规认证
- 符合UL1577标准的UL认证
- 符合CSA公告5A的cUL认证
- VDE 0884 - 11基本绝缘认证

应用领域

I2C、SMBus、PMBus接口
电源
电池管理仪器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(46个/管，最小起订量 1012 个)

个

起订量：1012 个46个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	隔离式I2C
	时钟方向	双向
	隔离电压(Vrms)	2750

	属性	参数值
	CMTI(kV/us)	25kV/us
	工作温度	-40℃~+125℃
