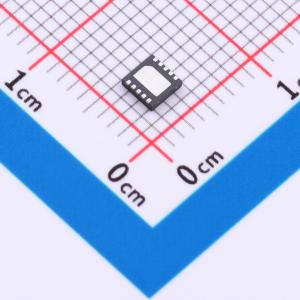

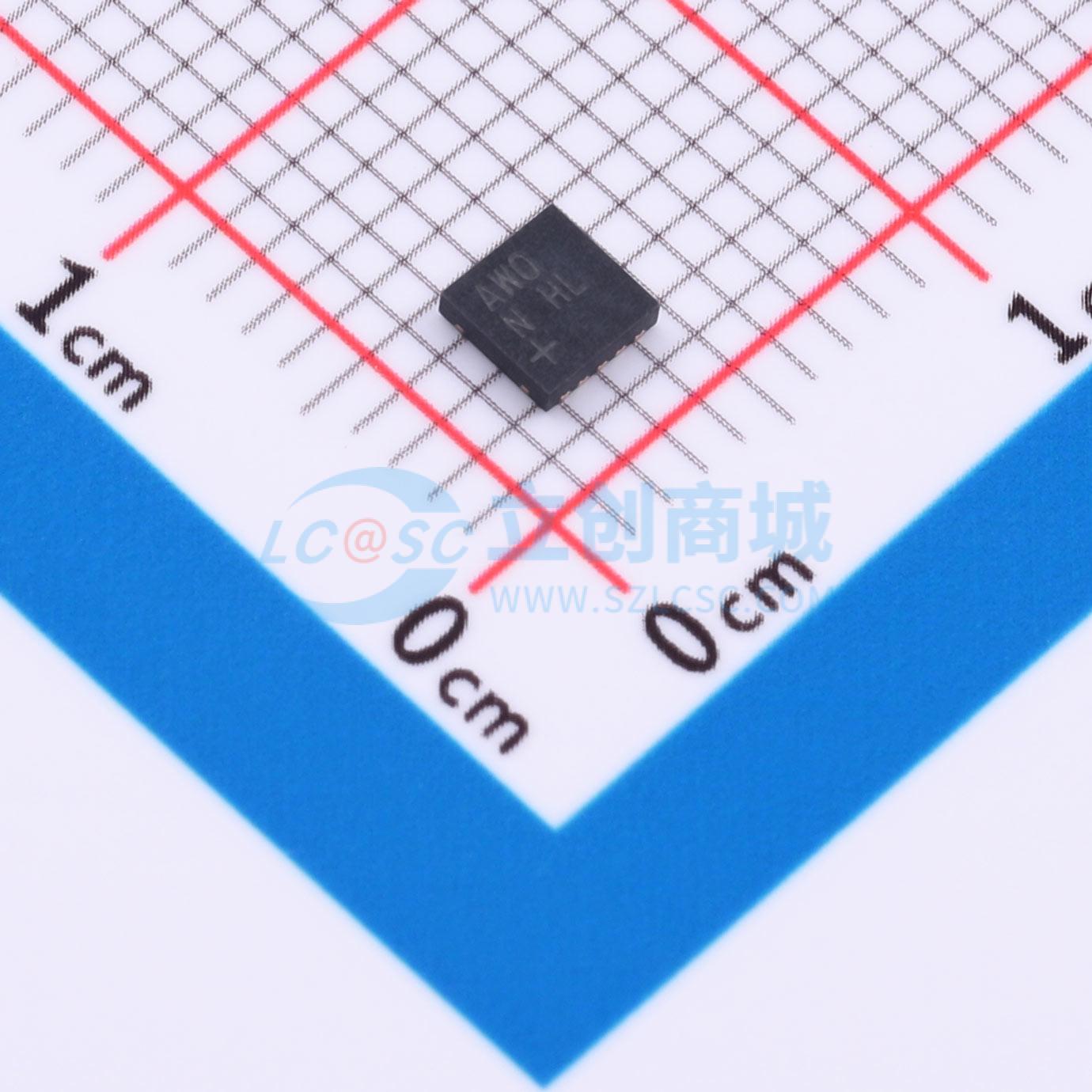

温馨提醒：图片仅供参考，商品以实物为准

MAX5969AETB+T

符合IEEE 802.3af/at标准的、带有集成功率MOSFET的受电设备接口控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX5969A/MAX5969B 为受电设备(PD)提供了完整的接口，使其能够在以太网供电(PoE)系统中符合IEEE 802.3af/at标准。MAX5969A/MAX5969B为PD提供检测签名、分类签名以及带有浪涌电流控制的集成隔离电源开关。在浪涌期间，MAX5969A/MAX5969B在隔离电源MOSFET完全增强之前将电流限制在180mA以下，然后切换到更高的电流限制（720mA至880mA）。这些设备具有宽滞回和长消抖时间的输入欠压锁定(UVLO)，以补偿双绞线电缆的电阻降，并确保在上电/断电条件下的无故障过渡。MAX5969A/MAX5969B可以承受高达100V的输入电压。MAX5969A/MAX5969B支持IEEE 802.3at标准规定的2事件分类方法，并提供信号指示当被Type 2供电设备(PSE)探测时的状态。这些设备能够检测墙式适配器电源连接的存在，并允许从PoE电源平滑切换到墙式电源适配器。MAX5969A/MAX5969B还提供电源良好(PG)信号、两步电流限制和折返、过温保护和di/dt限制。MAX5969A/MAX5969B采用节省空间的10引脚3mm x 3mm TDFN电源封装。这些设备的工作温度范围为-40°C至+85°C。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5969AETB+T
商品编号: C7451928
商品封装: TDFN-10(3x3)
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

MAX5969A/MAX5969B 为受电设备(PD)提供了完整的接口，使其能够在以太网供电(PoE)系统中符合IEEE 802.3af/at标准。MAX5969A/MAX5969B为PD提供检测签名、分类签名以及带有浪涌电流控制的集成隔离电源开关。在浪涌期间，MAX5969A/MAX5969B在隔离电源MOSFET完全增强之前将电流限制在180mA以下，然后切换到更高的电流限制（720mA至880mA）。这些设备具有宽滞回和长消抖时间的输入欠压锁定(UVLO)，以补偿双绞线电缆的电阻降，并确保在上电/断电条件下的无故障过渡。MAX5969A/MAX5969B可以承受高达100V的输入电压。

MAX5969A/MAX5969B支持IEEE 802.3at标准规定的2事件分类方法，并提供信号指示当被Type 2供电设备(PSE)探测时的状态。这些设备能够检测墙式适配器电源连接的存在，并允许从PoE电源平滑切换到墙式电源适配器。

MAX5969A/MAX5969B还提供电源良好(PG)信号、两步电流限制和折返、过温保护和di/dt限制。

MAX5969A/MAX5969B采用节省空间的10引脚3mm x 3mm TDFN电源封装。这些设备的工作温度范围为-40°C至+85°C。

应用领域

IEEE 802.3AF/AT 兼容，供电设备
IP电话
无线接入节点
IP安全摄像头
WiMAX基站

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)
	最大功率	25.5W
	通道数	1

	属性	参数值
	晶体管耐压	100V
	限制电流	880mA
	特性	故障保护；过流保护
	工作温度	-40℃~+85℃
