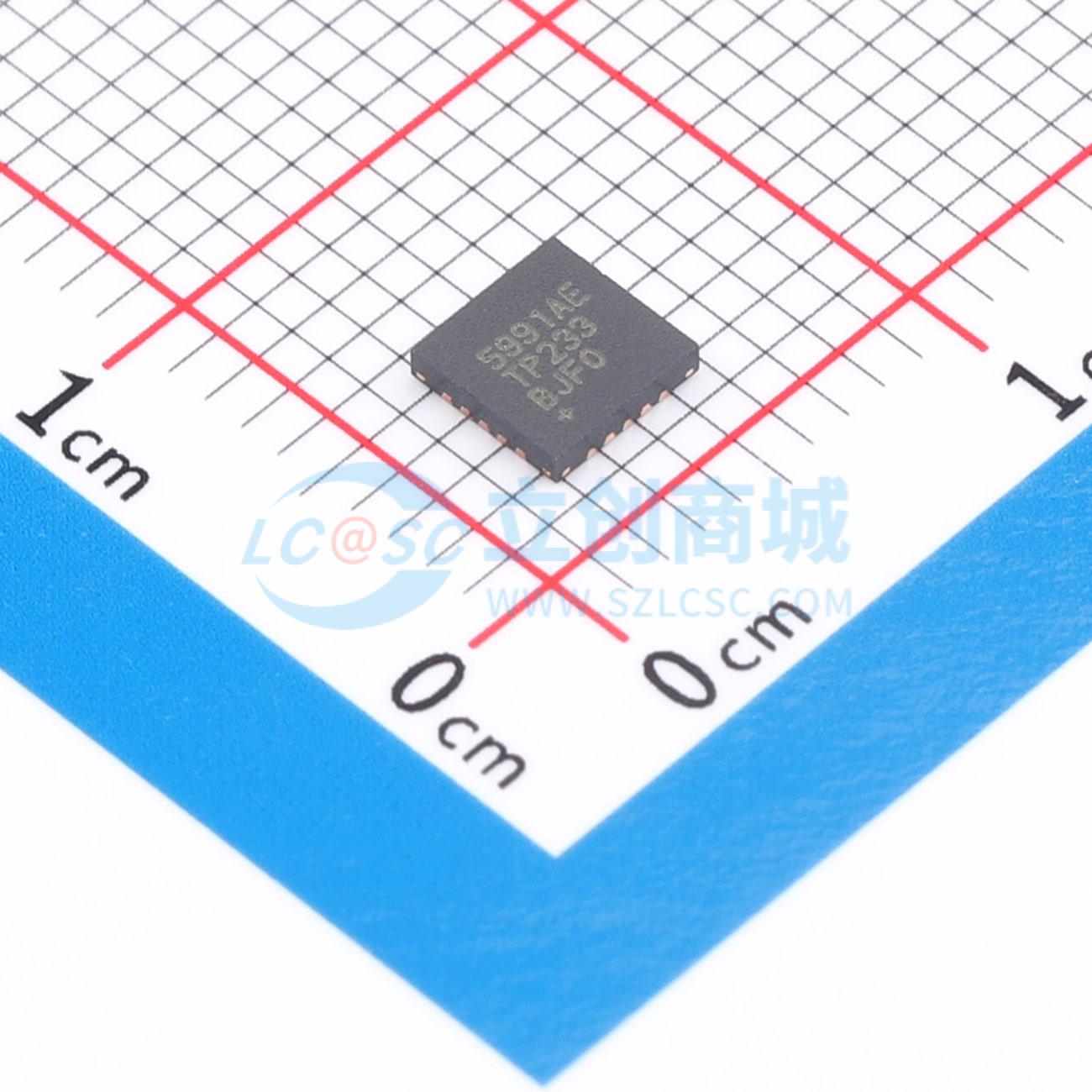

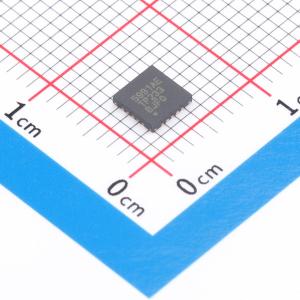

MAX5991AETP+T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX5991A/MAX5991B 在以太网供电(PoE)系统中为符合 IEEE 802.3af 标准的 Class 1/Class 2 受电设备(PD)提供完整的电源解决方案。这些器件集成了PD接口和高效的DC-DC转换器，提供了外部元件数量少的PD解决方案。这些器件还包括低压差稳压器、MPS、睡眠模式和超低功耗模式。PD接口通过单个外部电阻提供检测签名和Class 1/Class 2分类签名。PD接口还提供隔离功率MOSFET、最大60mA的浪涌电流限制以及典型321mA的工作电流限制。集成的降压DC-DC转换器采用峰值电流模式控制方案，提供了易于实现且具有快速瞬态响应的架构。降压转换器可在8.7V至60V的宽输入电压范围内工作，并在1.3A负载下支持高达6.49W的输入功率。DC-DC转换器以固定的430kHz开关频率运行，在轻负载下通过降低一半的开关频率来提高效率。这些器件具有宽迟滞特性和长消抖时间的输入欠压锁定(UVLO)，以补偿双绞线电缆的电阻压降，并确保在电源开启/关闭期间无故障过渡。这些器件还具有过温关断、短路保护、输出过压保护和打嗝式电流限制，以增强性能和可靠性。所有器件均采用20引脚、4mm x 4mm TQFN功率封装，并在-40°C至+85°C的温度范围内工作。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5991AETP+T
商品编号: C7451930
商品封装: TQFN-20(4x4)
包装方式: 编带
商品毛重: 0.131克(g)

商品参数

商品概述

MAX5991A/MAX5991B 在以太网供电(PoE)系统中为符合 IEEE 802.3af 标准的 Class 1/Class 2 受电设备(PD)提供完整的电源解决方案。这些器件集成了PD接口和高效的DC-DC转换器，提供了外部元件数量少的PD解决方案。这些器件还包括低压差稳压器、MPS、睡眠模式和超低功耗模式。

PD接口通过单个外部电阻提供检测签名和Class 1/Class 2分类签名。PD接口还提供隔离功率MOSFET、最大60mA的浪涌电流限制以及典型321mA的工作电流限制。

集成的降压DC-DC转换器采用峰值电流模式控制方案，提供了易于实现且具有快速瞬态响应的架构。降压转换器可在8.7V至60V的宽输入电压范围内工作，并在1.3A负载下支持高达6.49W的输入功率。DC-DC转换器以固定的430kHz开关频率运行，在轻负载下通过降低一半的开关频率来提高效率。

这些器件具有宽迟滞特性和长消抖时间的输入欠压锁定(UVLO)，以补偿双绞线电缆的电阻压降，并确保在电源开启/关闭期间无故障过渡。这些器件还具有过温关断、短路保护、输出过压保护和打嗝式电流限制，以增强性能和可靠性。

所有器件均采用20引脚、4mm x 4mm TQFN功率封装，并在-40°C至+85°C的温度范围内工作。

应用领域

IEEE 802.3af供电设备
IP电话
无线接入节点
IP安全摄像头
WiMAX基站

数据手册PDF

放大查看下载PDF

优惠活动

8.5折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 af(PoE)
	最大功率	6.49W
	通道数	1

	属性	参数值
	芯片工作电压	5.5V
	限制电流	321mA
	特性	过载保护；故障保护；过流保护
	工作温度	-40℃~+85℃
