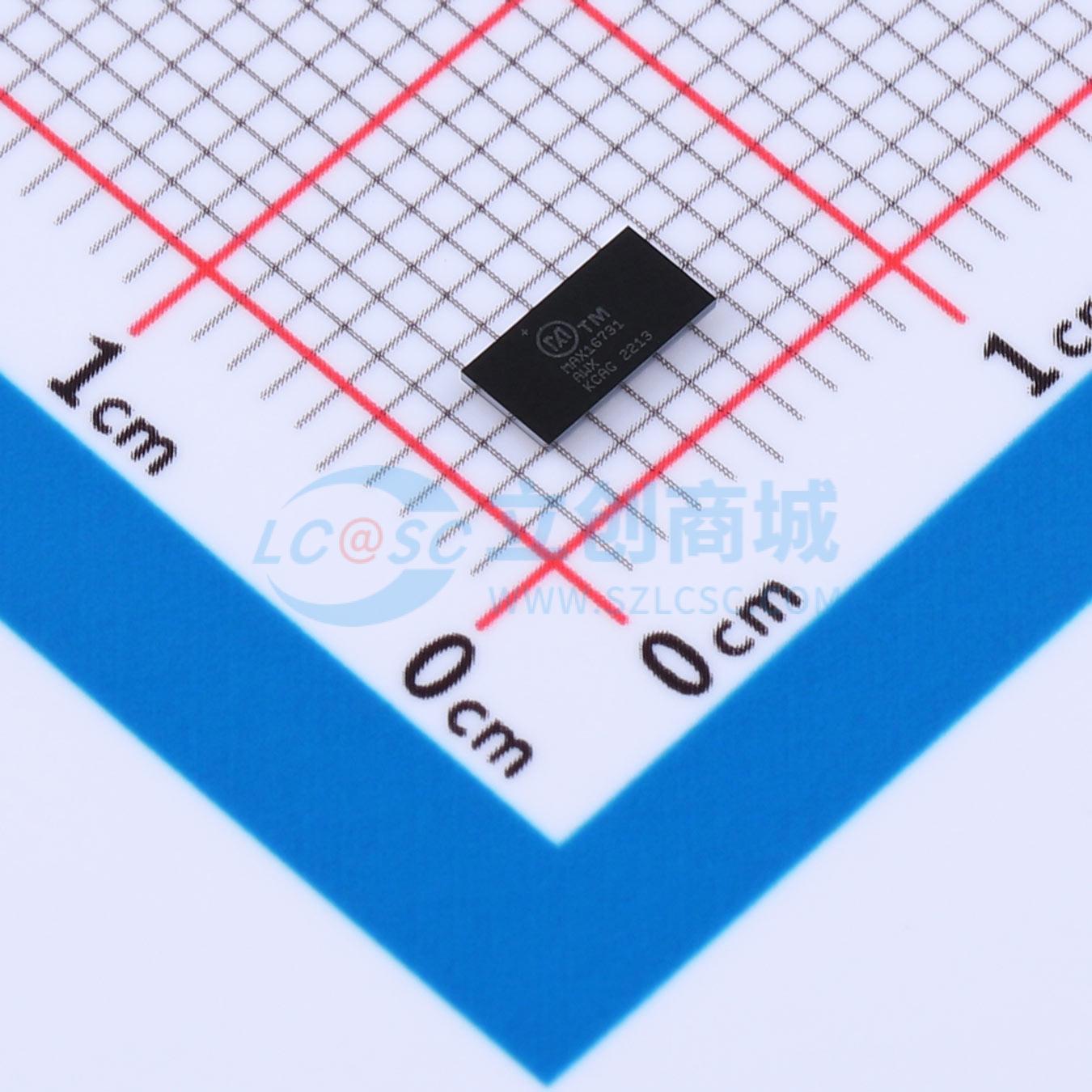

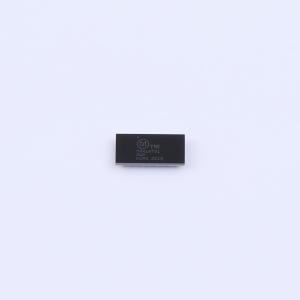

温馨提醒：图片仅供参考，商品以实物为准

MAX16731AWX+

30A, 1.5MHz, 2.7V至16V集成降压开关稳压器

描述: MAX16731是一款完全集成的高效降压DC-DC开关稳压器,支持2.7V到16V的输入电压范围,输出电压可在0.5V到5.8V之间调节,最大负载电流可达30A。其开关频率可配置为500kHz到1.5MHz,具有内部补偿和多种保护功能。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX16731AWX+
商品编号: C7451712
商品封装: WLP-45(2.5x4.9)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

MAX16731是一款高度集成的高效降压型DC-DC开关稳压器。该稳压器能够在2.7V至16V的输入电源下工作，输出电压可在0.5V至5.8V之间调节，可提供高达30A的负载电流。该器件的开关频率可在500kHz至1.5MHz之间配置，能够在尺寸和性能方面优化设计。 MAX16731采用固定频率、电流模式控制和内部补偿。该IC具有先进调制方案（AMS）和可选的不连续电流模式（DCM）操作，以提高性能。操作设置和可配置特性可通过三个编程引脚PGM0、PGM1和PGM2进行选择。 MAX16731具有内部1.8V线性稳压器（LDO）输出，为栅极驱动器（VCC）和内部电路（AVDD）供电。该IC具备多种保护功能，包括正负过流保护、输出过压保护和过温保护，以确保设计的可靠性。该器件采用紧凑的2.52mm×4.89mm WLP封装。它支持-40℃至+125℃的结温工作范围。

商品特性

高功率密度，低元件数量
紧凑的2.52mm x 4.89mm、45凸点WLP封装
内部补偿，单电源工作，集成LDO用于偏置生成
2.7V至16V输入电压范围
0.5V至5.8V输出电压范围
500kHz至1.5MHz可配置开关频率
-40℃至+125℃结温范围
三个编程引脚可选择不同配置
当VDDH = 12V、VOUT = 1.2V且fSW = 500kHz时，峰值效率达91.2%
AMS改善负载瞬态响应
可选DCM提高轻载效率
差分远端采样

应用领域

通信设备
网络设备
服务器和存储设备
负载点电压调节器
内存VDDQ

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(1个/袋，最小起订量 1 个)

个

起订量：1 个1个/袋

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~16V
	输出电压	500mV~5.8V
	输出电流	30A
	开关频率	500kHz~1.5MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	可调
