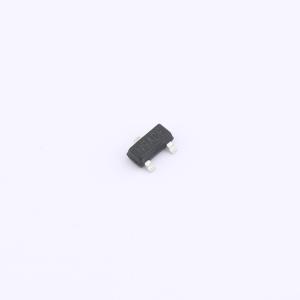

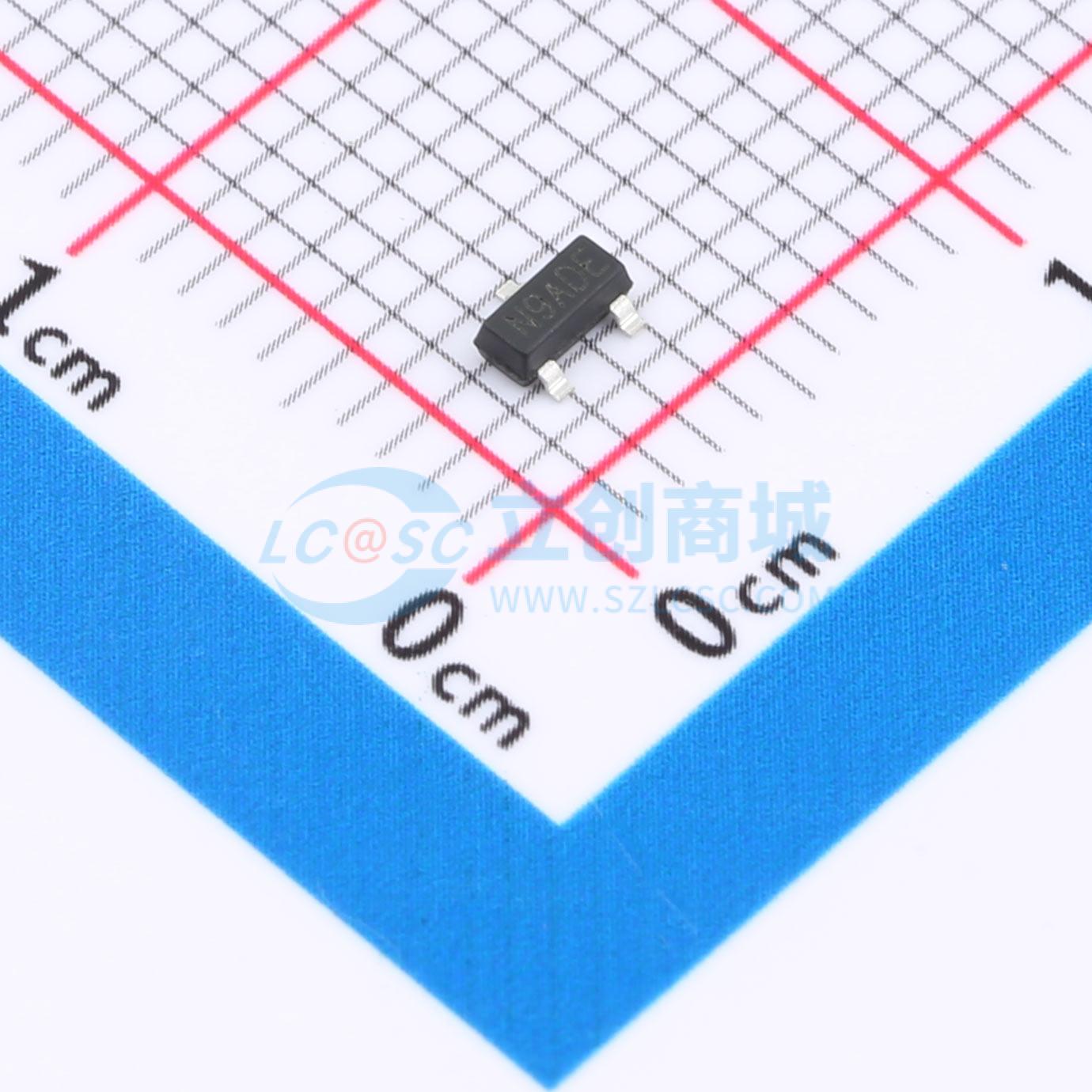

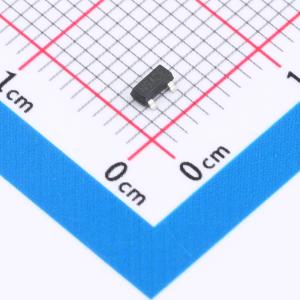

XCH2309
P沟道60V快速开关MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 高细胞密度沟槽式P沟道MOSFET，为大多数小功率开关和负载开关应用提供出色的导通电阻和效率。符合RoHS和绿色产品要求，并通过了全功能可靠性认证。
- 品牌名称
- XCH(旭昌辉)
- 商品型号
- XCH2309
- 商品编号
- C7441509
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 160mΩ@10V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.4nC@10V | |
| 输入电容(Ciss) | 310pF | |
| 反向传输电容(Crss) | 15pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 22pF |
商品概述
Power MOS V 是新一代高压 N 沟道增强型功率 MOSFET。这项新技术将 JFET 效应降至最低，提高了封装密度并降低了导通电阻。Power MOS V 还通过优化栅极布局实现了更快的开关速度。
商品特性
-提供绿色环保器件-超低栅极电荷-出色的Cdv/dt效应抑制能力-先进的高单元密度沟槽技术
