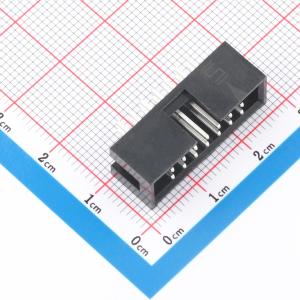

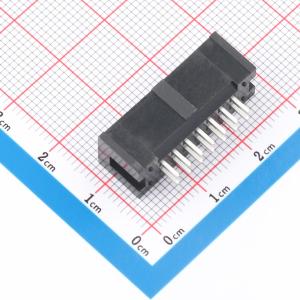

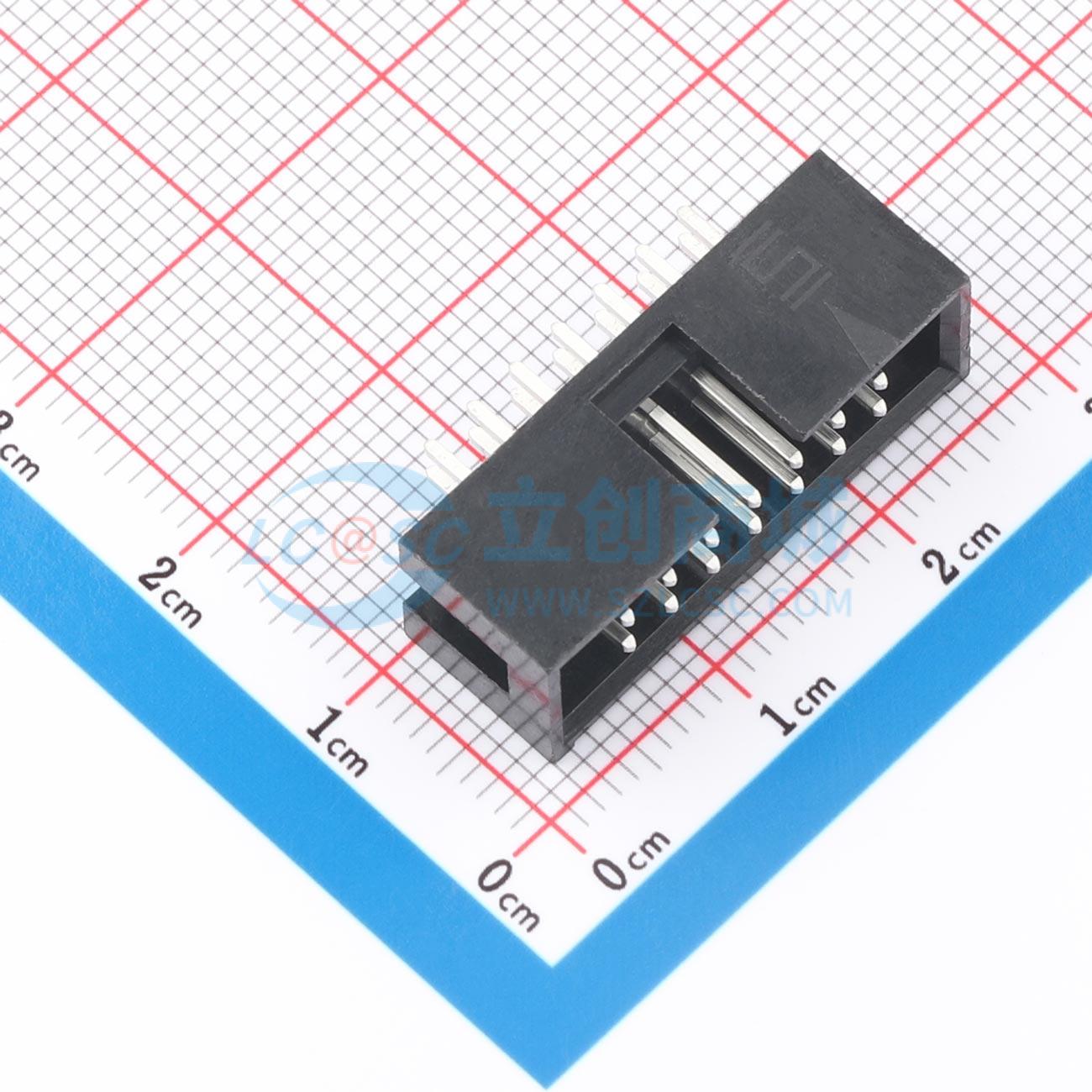

TST-107-01-T-D

该产品为带罩的0.25英寸方形插针式连接器，间距为0.100英寸（2.54mm），有TST/HTST/ZST系列。其绝缘材料方面，TST和ZST为黑色玻璃填充聚酯，HTST为天然LCP；绝缘电阻最小为5000MΩ；端子材料为磷青铜，镀50微英寸（1.27μm）镍后再镀金或镀锡。工作温度范围在镀锡情况下为 -55°C ~ +105°C，其他情况为 -55°C ~ +125°C，额定电压为425VAC/600VDC。在加工方面，HTST可无铅焊接，TST和ZST仅支持有铅波峰焊，SMT引脚共面度方面，05 - 15针时最大为0.004英寸（0.10mm），17 - 36针时最大为0.006英寸（0.15mm）。系列方面，TST为电缆排线，HTST为高温电缆排线。每排针数有05、07、08、10、12、13、15、17、20、25、32、36等标准尺寸。可从图表中指定引脚样式，有镀金等电镀选项，还有双排通孔（-D）和双排表面贴装（-DV，仅HTST适用）等排数选项。
