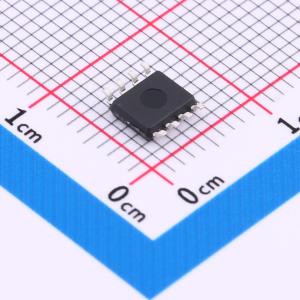

COS2388SRA
9MHz，轨到轨输入输出，零漂零交越运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高精度零漂移运放，2CH，±1.25V ~ ±2.75V，10MHz，50uV(Max.)，1.1mA，RRIO
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COS2388SRA
- 商品编号
- C7434395
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17815克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.25V~2.75V；-2.75V~-1.25V | |
| 输入失调电压(Vos) | 50uV | |
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 增益带宽积(GBW) | 10MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 8.5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 120dB | |
| 输入电压噪声密度(eN) | 12nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 30pA | |
| 静态电流(Iq) | 1.1mA | |
| 输出电流 | 21mA | |
| 输入失调电流(Ios) | 30pA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | EMI滤波/RF抑制；内置补偿；零漂移/自动稳零 |
商品概述
COS388（单运放）、COS2388（双运放）和COS4388（四运放）是低噪声、零漂移、零交越的精密运算放大器，可在2.5V至7.0V单电源或±1.25V至±3.5V双电源下工作。COSx388系列采用斩波稳定技术，可提供极低的失调电压（最大小于50µV）和接近零的温度漂移。尽管静态电流较低，但COSx388系列仍具有出色的整体性能和通用性。它们具有轨到轨输入和输出范围，输出电压摆幅可扩展到每个电源轨的1mV以内，提供最大的输出动态范围和出色的过载恢复能力。COSx388系列是单位增益稳定的，增益带宽积为9MHz（典型值）。这些特性使该器件成为驱动高精度模数转换器（ADC）或缓冲高分辨率数模转换器（DAC）输出的理想选择。
商品特性
- 低失调电压：50µV（最大值）
- 零漂移：0.05µV/℃（最大值）
- 低静态电流：570µA
- 增益带宽积：9MHz
- 单电源：2.5V ~ 7.0V
- 双电源：±1.25V ~ ±3.5V
- 压摆率：8.5V/µs
- 轨到轨输入和输出（RRIO）
- 单位增益稳定
- 零交越
- EMI/RFI滤波输入
- 扩展温度范围：-40℃至+125℃
- 提供小封装：COS388有SOT23 - 5/SOP - 8封装；COS2388有SOP - 8/MSOP - 8封装；COS4388有SOP14/TSSOP14封装
应用领域
- 传感器调理
- 温度测量
- 传感器
- 测试设备
- 医疗仪器
- 电池供电仪器
- A/D转换器
