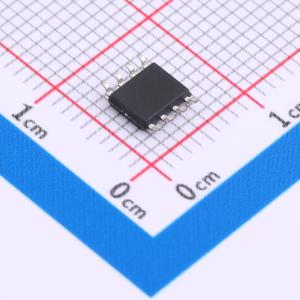

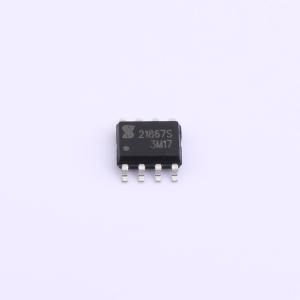

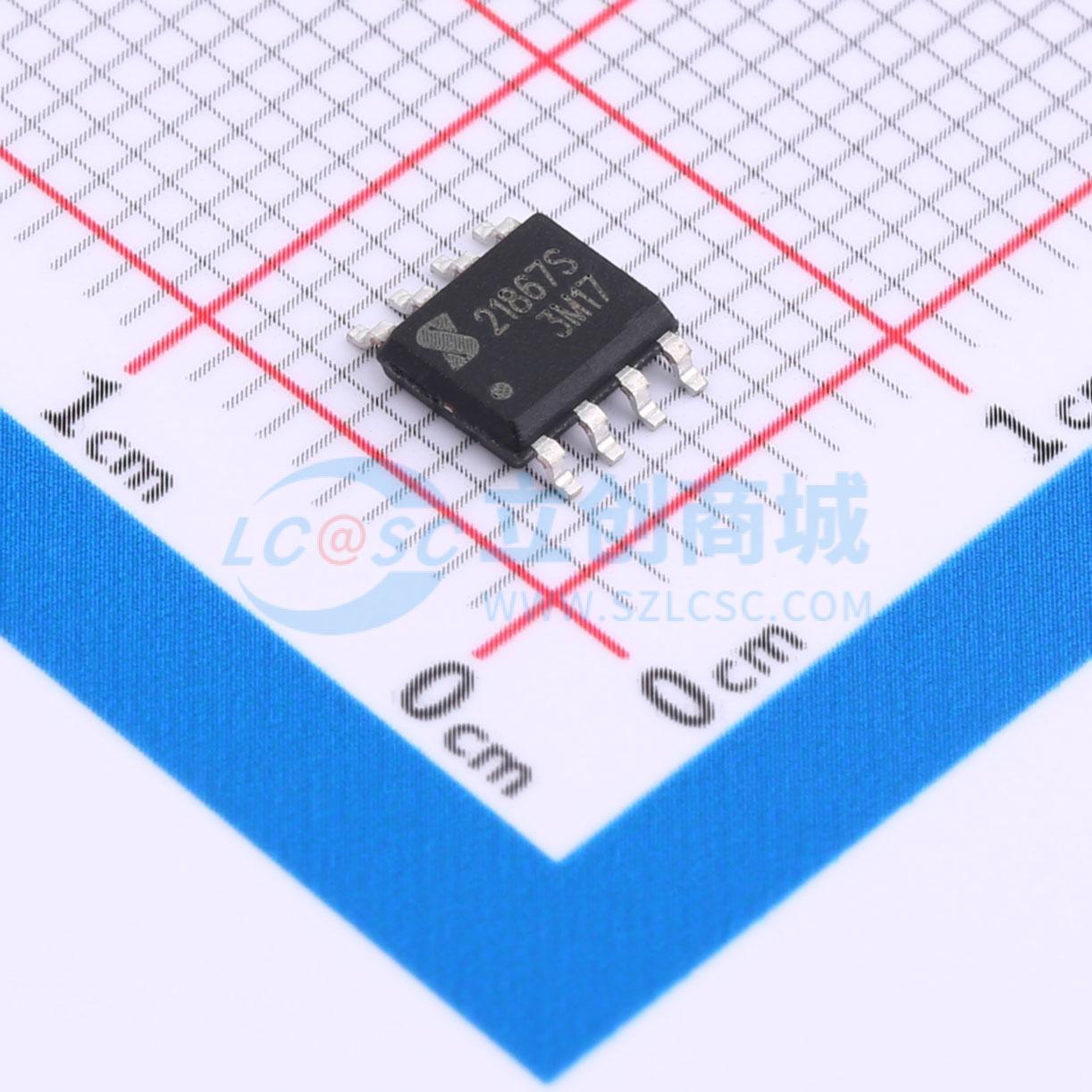

温馨提醒：图片仅供参考，商品以实物为准
IRS21867STRPBF-JSM
4A 700V 高低侧 MOSFET/IGBT 驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 内部集成了高低侧欠压锁定电路、过压钳位电路等保护电路
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- IRS21867STRPBF-JSM
- 商品编号
- C7432820
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 10ns | |
| 下降时间(tf) | 20ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 100uA |
商品概述
IRS21867是一款高压、高速功率MOSFET/IGBT高低侧驱动芯片，具有两个独立地传输通道。内部集成了高、低侧欠压锁定电路、过压钳位电路等保护电路，具备大电流脉冲输出能力，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出电流能力最大可达4A，其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率MOSFET/IGBT等器件。
商品特性
- 自举工作的浮动通道
- 最高工作电压为700V
- 兼容3.3V,5V和15V输入逻辑
- dV/dt耐受能力可达±50 v/nsec
- Vs负压耐受能力达-9V
- 栅极驱动电压：10V到20V
- 高、低侧欠压锁定电路
- 欠压锁定正向阈值6V
- 欠压锁定负向阈值5.5V
- 芯片开通/关断传输延时
- Ton/Toff = 150ns/150ns
- 高低侧延时匹配
- 驱动电流能力:
- 拉电流/灌电流=4.0A/4.0A
- 符合RoSH标准
- SOIC8 (S)
应用领域
- 电机控制
- 空调/洗衣机
- 通用逆变器
- 微型逆变器驱动程序
