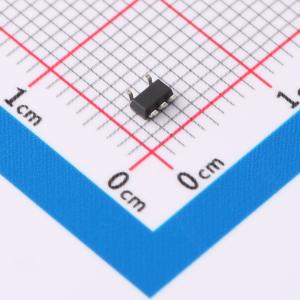

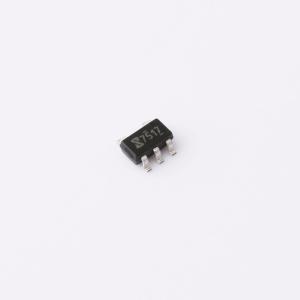

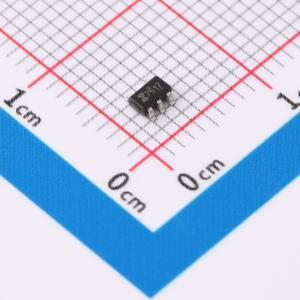

温馨提醒：图片仅供参考，商品以实物为准

FAN3100TSX-JSM

4A单通道低侧同相栅极驱动芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有UVLO LSLTTL -40 to 125
品牌名称: JSMSEMI(杰盛微)
商品型号: FAN3100TSX-JSM
商品编号: C7432823
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

FAN3100是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的门锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VCC范围、带滞后的欠压锁定和输出电流缓冲级。可以在 -40°C 至 125°C 温度范围内工作。

商品特性

双输入设计（可选择反相（IN-引脚）或非反相IN+引脚）驱动器配置，未使用的输入引脚可用于使能或禁用功能
兼容 3.3V 输入逻辑
工作范围：5V~25V
宽温度范围： -40°C~125°C
欠压锁定：欠压锁定正向阈值 4.0V，欠压锁定负向阈值3.9V
芯片开通/关断延时特性：Ton/Toff = 30ns/30ns

应用领域

交换式电源、开关变换器
通用栅驱动器
驱动 MOSFETs 和 IGBTs

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET；IGBT
	驱动通道数	1
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	5V~20V
	上升时间(tr)	10ns
	下降时间(tf)	10ns

	属性	参数值
	传播延迟 tpLH	30ns
	传播延迟 tpHL	30ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	静态电流(Iq)	180uA
	功能特性	使能关断
