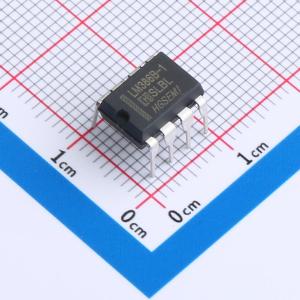

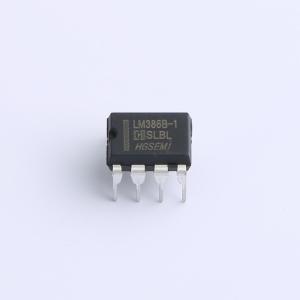

LM386BN-1
低压音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM386N-1升级替代料，建议试样，音频功率放大器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM386BN-1
- 商品编号
- C7432385
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.84295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 工作电压 | 4V~12V | |
| 总谐波失真+噪声(THD+N) | 0.2% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4mA | |
| 工作温度 | 0℃~+70℃ | |
| 电源纹波抑制比(PSRR) | 50dB |
商品概述
音频功率放大器主要应用于低电压消费类产品。为使外围元件最少，电压增益内置为 20。但是在 1 脚和 8 脚之间增加一只外接的电阻和电容，便可将电压增益调为任意值，直至 200。输入端以地为参考，同时输出端被自动偏置到电源电压的一半。在 6V 电源电压下，它的静态功耗仅为 24mW，使得该放大器特别适合于电池供电的场合。
商品特性
- 静态功耗低，约为 4mA，可用电池供电
- 电压增益由 20~200 可调
- 电源电压范围宽，VCC = 4~12V
- 外围元件少
- 失真度低
应用领域
- AM/FM 收音机音频放大器
- 免提电话机扬声系统
- 小型伺服驱动器
- 便携式录音机音频功率放大器
- 电视机音频系统
- 超声波驱动器
- 电源变换器
