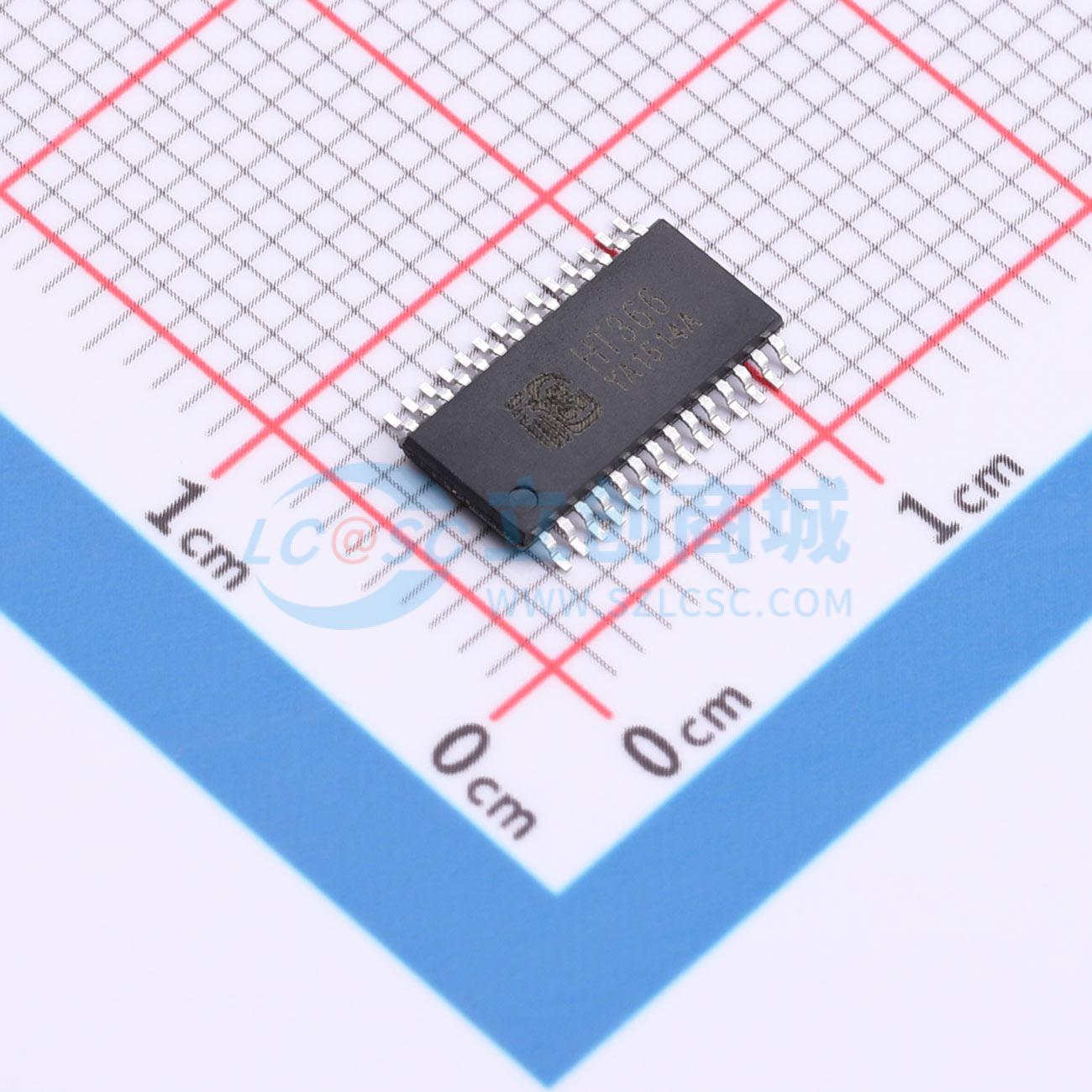

HT366MTER

具有防破音功能的免电感滤波D类立体声音频功放

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 嘉兴禾润
商品型号: HT366MTER
商品编号: C7432401
商品封装: ETSSOP-28
包装方式: 编带
商品毛重: 0.1952克(g)

商品参数

	属性	参数值
	信噪比	87dB
	电源纹波抑制比(PSRR)	-75dB
	效率	92%；86%
	功能特性	无滤波器架构；使能/关断功能；过压保护；内置音频处理
	工作电压	4.5V~16V
	工作温度	-40℃~+85℃

商品概述

HT366是一款高效D类立体声音频功率放大器。在单声道PBTL模式下，可驱动扬声器提供高达34W/4Ω功率输出。在立体声BTL模式下，可提供2×20W/4Ω功率输出。其先进的EMI抑制技术允许使用低成本铁氧体磁珠滤波器来满足EMC要求，从而降低系统成本。该器件集成了全面的故障保护功能，包括过压、欠压、过热、直流检测和过流保护，并可将故障状态上报处理器以防止器件损坏。HT366具备防削顶失真功能，可检测并自动抑制因输入信号过大或电池供电电压下降引起的输出信号削顶，显著提升音质，提供舒适的听觉体验，并保护扬声器免受过载损坏。

商品特性

输出功率：BTL模式为2×22W（VDD=14V，RL=4Ω，THD+N=10%）；PBTL模式为34W（VDD=16V，RL=4Ω，THD+N=10%）
单电源宽电压供电范围：4.5V~16V
具备防削顶失真功能
可选工作模式：BD或1SPW
效率 > 90%
支持差分/单端模拟输入，BTL或PBTL输出
可选增益：32dB或17.6dB
集成自保护电路，包括过压、欠压、过热、直流检测和过流保护，并支持错误上报
提供ETSSOP28封装

应用领域

条形音箱
无线音箱
消费类音频应用
电视/监视器
便携式音箱

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	34Wx1@4Ω；22Wx2@4Ω
	总谐波失真+噪声(THD+N)	0.05%
	静态电流(Iq)	10mA
