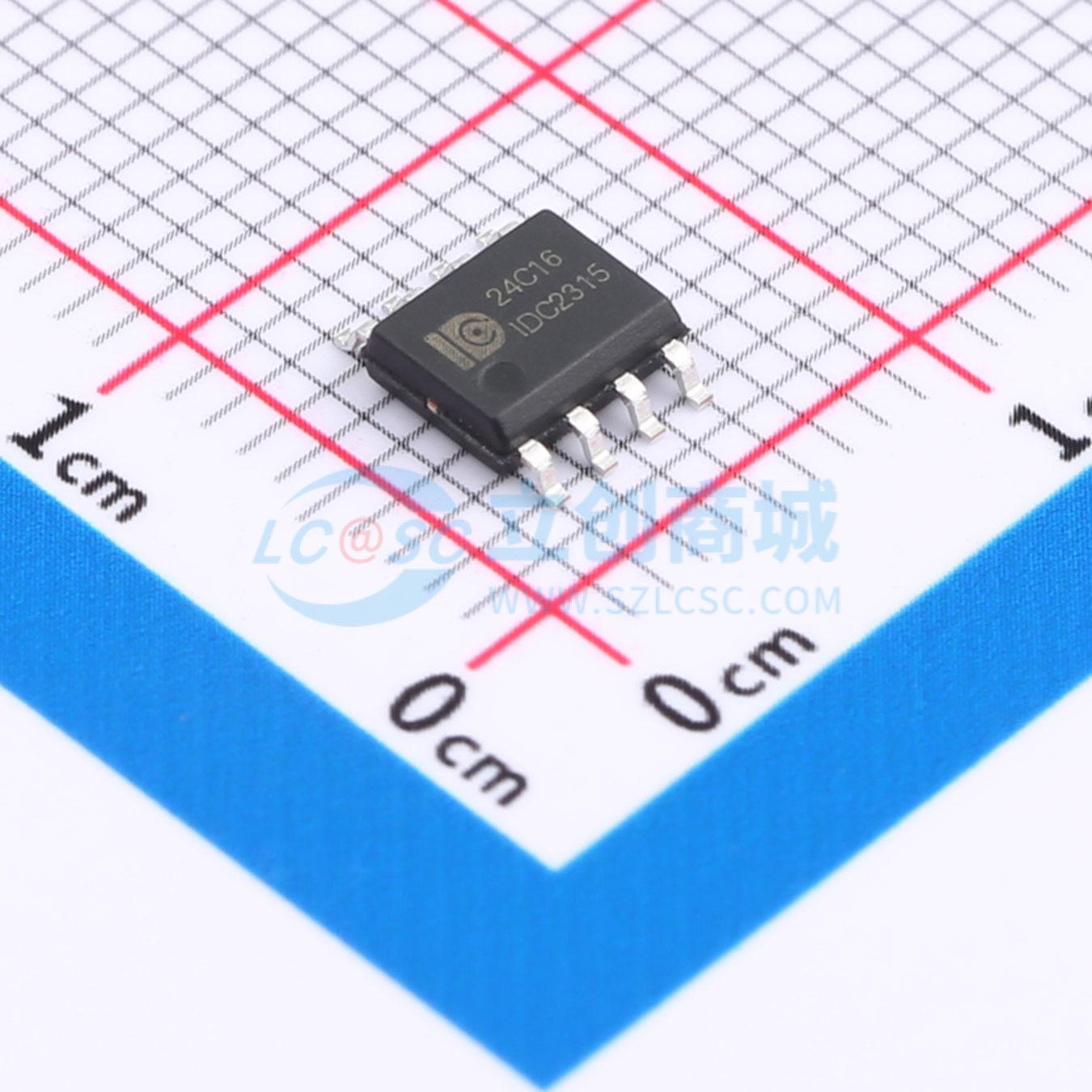

温馨提醒：图片仅供参考，商品以实物为准
AT24C16D
串行电可擦除编程只读存储器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AT24C16D是一款串行电可擦除编程只读存储器(EEPROM)，存储容量为2048字节，分为128页，每页16字节。具有低功耗CMOS技术，自定时编程周期，适用于智能仪器仪表、笔记本电脑、计算机、家用电器、汽车电子、通信设备和工业控制等领域。
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- AT24C16D
- 商品编号
- C7432022
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.156375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 16Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 0.9us；0.55us |
商品概述
AT24C16D 是一款串行电可擦除可编程只读存储器。该存储器可存储 2048 字节数据，内部组织为 128 页，每页 16 字节。随机字寻址需要 11 位数据字地址。它采用低功耗 CMOS 技术和自定时编程周期，提供 SOP-8 和 DIP-8 两种封装。因其接口简便、体积小巧且数据在掉电后不丢失等特点，在仪器仪表及工业自动化控制领域得到了广泛应用。
商品特性
- 宽工作电压范围：1.8V ~ 5.5V
- 存储结构：16K 位 (2048 x 8 位)
- 时钟频率：1MHz (5V)；400kHz (1.8V， 2.5V， 2.7V)
- 自定时编程周期 (最大 5ms)
- 页写模式 (16 字节/页)
- 施密特触发器输入，抑制噪声
- 两线串行接口
- 硬件写保护
- 高可靠性：擦写次数达 100 万次，数据保存时间达 100 年
应用领域
- 智能仪器仪表
- 工业控制
- 汽车电子
- 家用电器
- 通信设备
