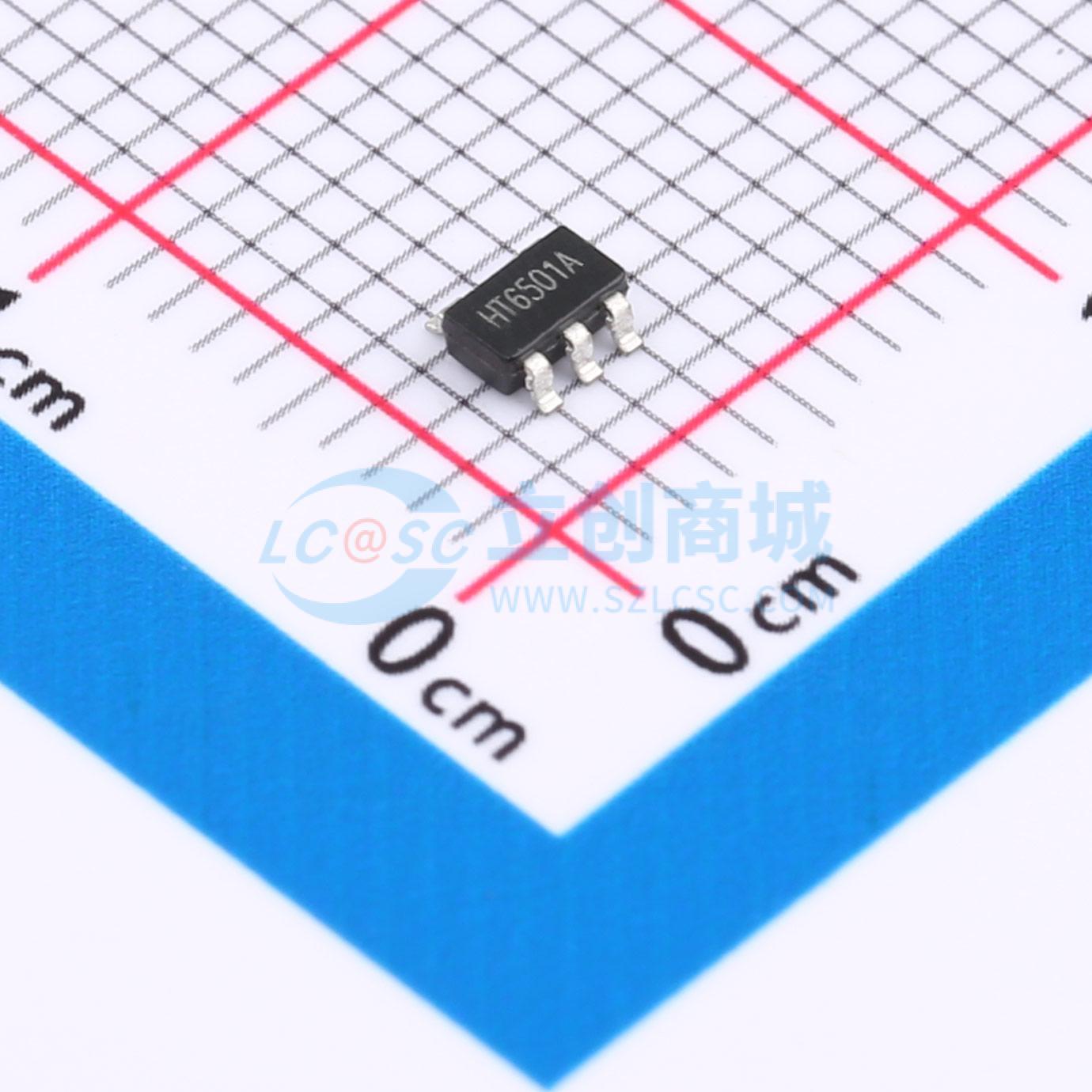

HT6501ARTZ

3V~5V 适用于隔离式电源的低噪声 350mA变压器驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT6501是一款单片振荡器/功率驱动器，专为隔离接口应用中的小尺寸隔离电源而设计。它可通过3.3V或5V直流电源驱动薄型中心抽头变压器初级绕组。根据变压器匝数比，次级绕组可绕制以提供任何隔离电压
品牌名称: HTCSEMI(海天芯)
商品型号: HT6501ARTZ
商品编号: C7431207
商品封装: SOT23-5
包装方式: 编带
商品毛重: 0.041267克(g)

商品参数

参数完善中

商品概述

HT6501是一款单片振荡器/功率驱动器，专为隔离接口应用中的小尺寸隔离电源而设计。它通过3.3 V或5 V直流电源驱动低外形、中心抽头的变压器初级绕组。根据变压器匝数比，次级绕组可绕制以提供任何隔离电压。 HT6501由一个振荡器和一个栅极驱动电路组成，该栅极驱动电路提供互补输出信号，以驱动接地参考的N沟道功率开关。内部逻辑确保两个开关之间实现先断后通操作。 HT6501采用小型SOT23 - 5封装，工作温度范围为 - 40℃至125℃。

商品特性

用于小型变压器的推挽驱动器
单3.3 V或5 V电源
高初级侧电流驱动：
- 5 V电源：350 mA（最大值）
- 3.3 V电源：150 mA（最大值）
整流输出纹波低，允许使用小尺寸输出电容
小型5引脚SOT23封装

应用领域

CAN、RS485、RS - 422、RS - 232、SPI、I2C、低功耗LAN的隔离接口电源
工业自动化
过程控制
医疗设备
