温馨提醒：图片仅供参考，商品以实物为准

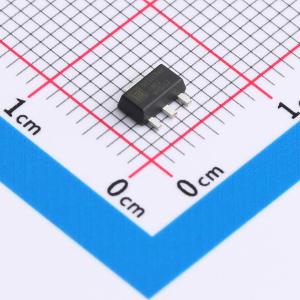

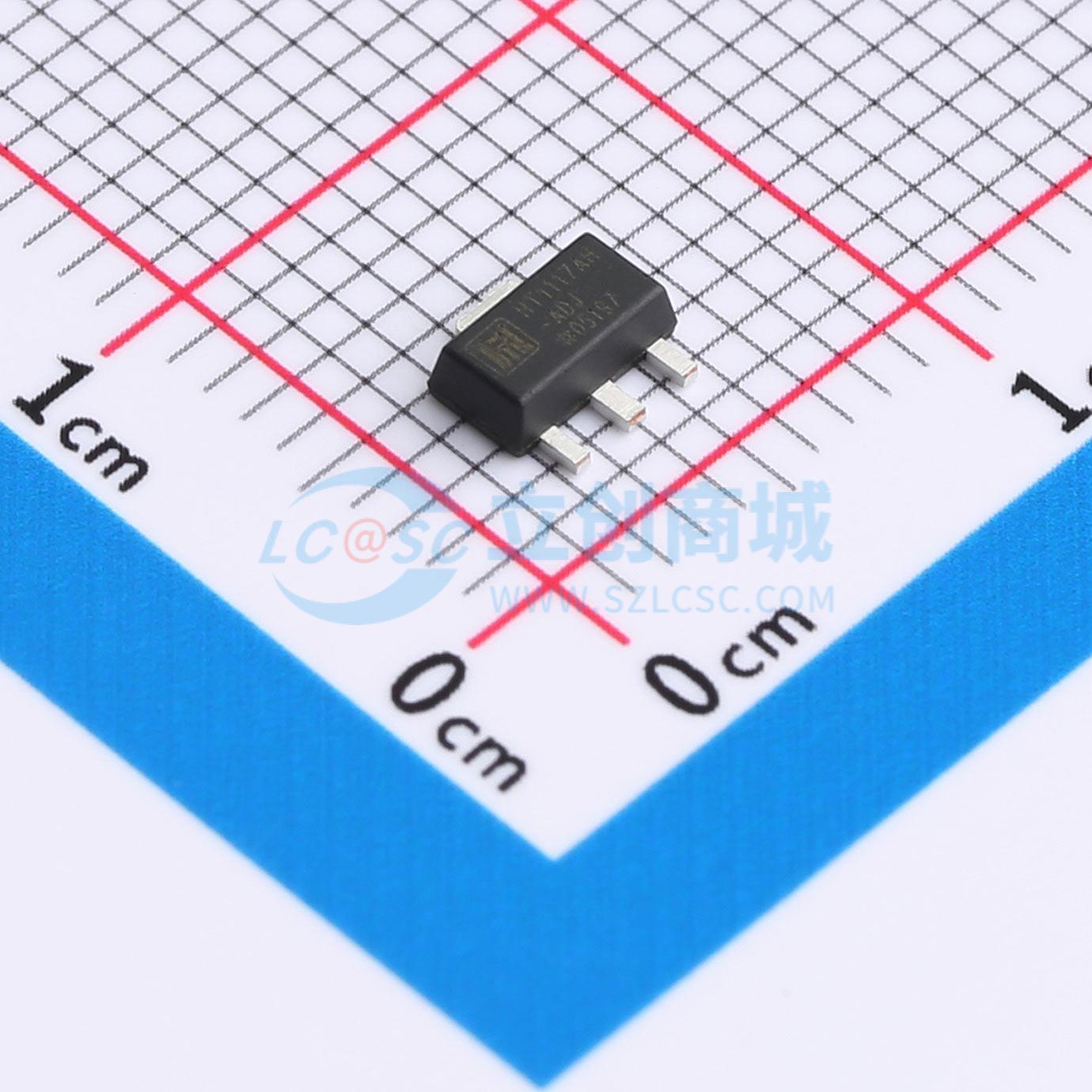

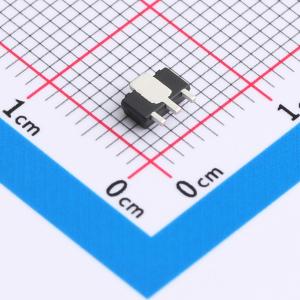

HT1117AH-ADJ
1.5A低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于高效提供1A电流。所有内部电路设计为在低至1.4V的输入输出压差下工作。片上调谐将参考电压调整至1%。典型电流限制值为1.5A，可在过载条件下使稳压器和电源电路的压力最小化。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT1117AH-ADJ
- 商品编号
- C7431210
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.149克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 20V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 73dB@(120Hz) | |
| 压差 | 1.2V@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 短路保护；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
与旧的行业标准三端可调稳压器相比，HT1117显著降低了压差，同时提高了输出电压精度和温度稳定性。这些器件具备输出电流限制、安全工作区补偿和热关断保护功能，便于设计人员为众多消费和工业产品供电。HT1117系列与旧的LM317及其衍生器件引脚兼容。
商品特性
- 输出电流超过1.0 A
- 在全温度范围内，800 mA电流时最大压差为1.2 V
- 固定输出电压为1.5 V、1.8 V、1.9 V、2.0 V、2.5 V、2.85 V、3.3 V、5.0 V和12 V
- 具备可调输出电压选项
- 固定电压输出器件无需最小负载
- 参考/输出电压调整精度为±1.0%
- 具备电流限制、安全工作和热关断保护功能
- 可在最高20 V输入电压下工作
- 这些器件为无铅器件
应用领域
- 消费和工业设备的稳压点
- 2.85 V版本用于有源SCSI终端
- 开关电源后置稳压
- 硬盘驱动器控制器
- 电池充电器
