商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 12.5V~110V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1~22 |
商品概述

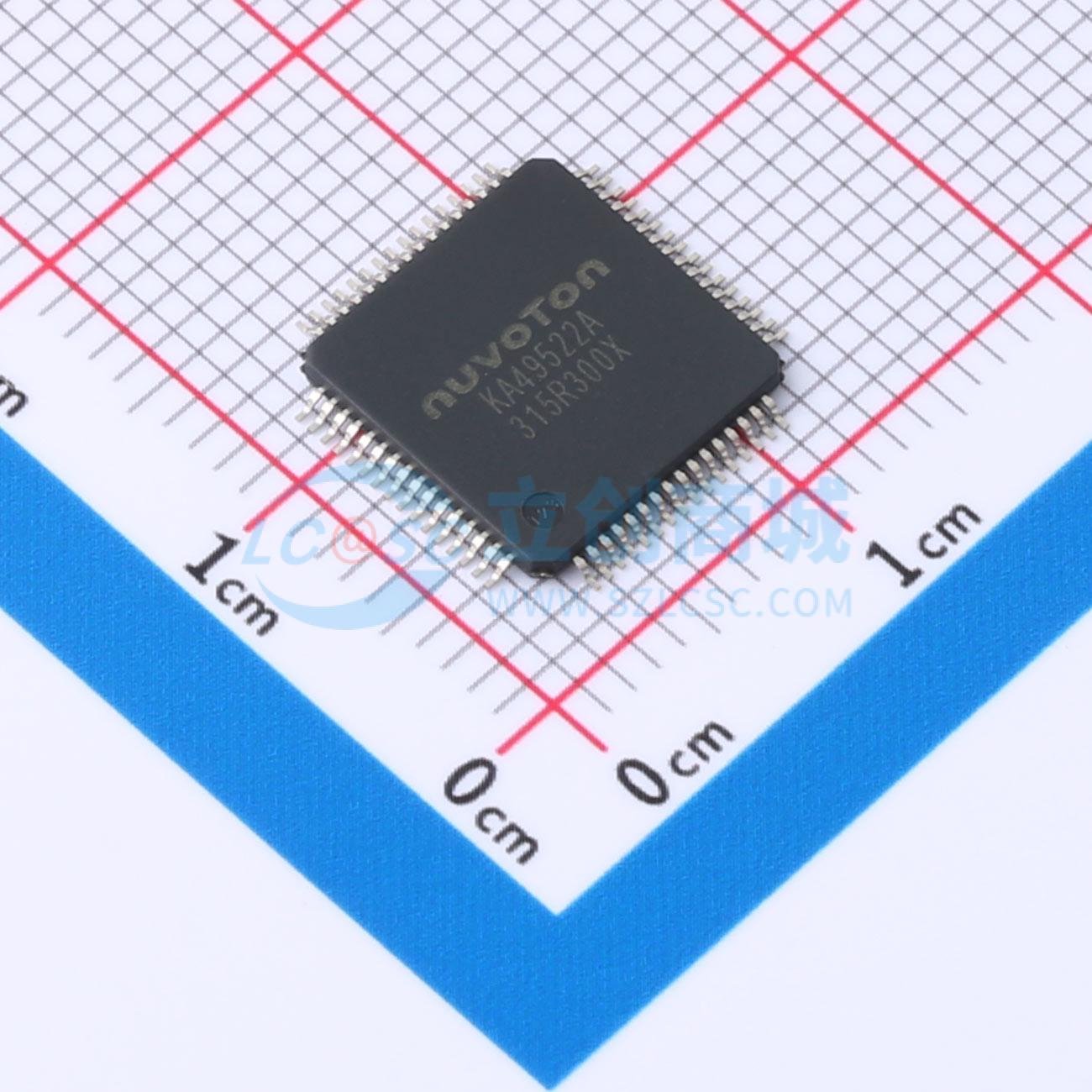

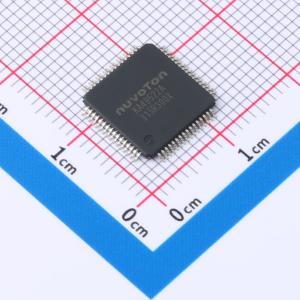

KA49522A是一款具备保护功能的电池监测IC。内置高分辨率ADC，KA49522A能够精确测量电池单体电压和电流水平。通过SPI串行接口，微控制器单元（MCU）可以读取KA49522A的状态和测量结果。ALARM引脚会在出现过压（OV）、欠压（UV）、过流（OC）和短路（SC）等异常情况时向MCU发出警报。KA49522A可支持多达22节电池串联的应用，或最高110V的电压，适用于电动自行车、UPS等高输入电压应用。
商品特性
- 最多支持22节电池串联
- 采用14位电压ADC测量电池单体电压，测量精度达10mV，具备5通道模拟输入用于热敏电阻测量
- 内置16位低速电流测量ADC（库仑计数器）和15位高速电流测量ADC
- 低端检测电阻电流测量与监测
- 工作模式——活动模式、待机/低功耗模式、睡眠模式和关机模式
- SPI串行通信接口，时钟频率最高达1MHz，具备CRC码纠错和看门狗定时器
- 内置ALARM引脚，用于过压、欠压、过流和短路检测及保护
- 内置电池均衡MOSFET，也支持外部电池均衡MOSFET操作
- 3通道通用GPIO和2通道高压输出GPOH
- 通过可用的GPIO引脚为MCU提供中断信号，以通知操作状态和测量周期指示
- 高端N - MOSFET驱动器：充电（CHG）和放电（DIS），内置电荷泵和FETOFF控制引脚
- 内置可控保险丝驱动器，用于电池过压和过流监测算法，作为二级保护系统
- 为外部电路供电的稳压器（REG_EXT），输出设置可选5V/3.3V/2.5V，驱动能力为50mA
- 具备安全诊断功能，用于测量相关检查和FET驱动器检查，以提高芯片的整体诊断覆盖率
- 封装：TQFP 64L（10×10×1 mm³，引脚间距0.5mm）
应用领域
- 助力自行车
- 电动自行车
- UPS
- 服务器备份系统
- 电动工具
- 储能系统
