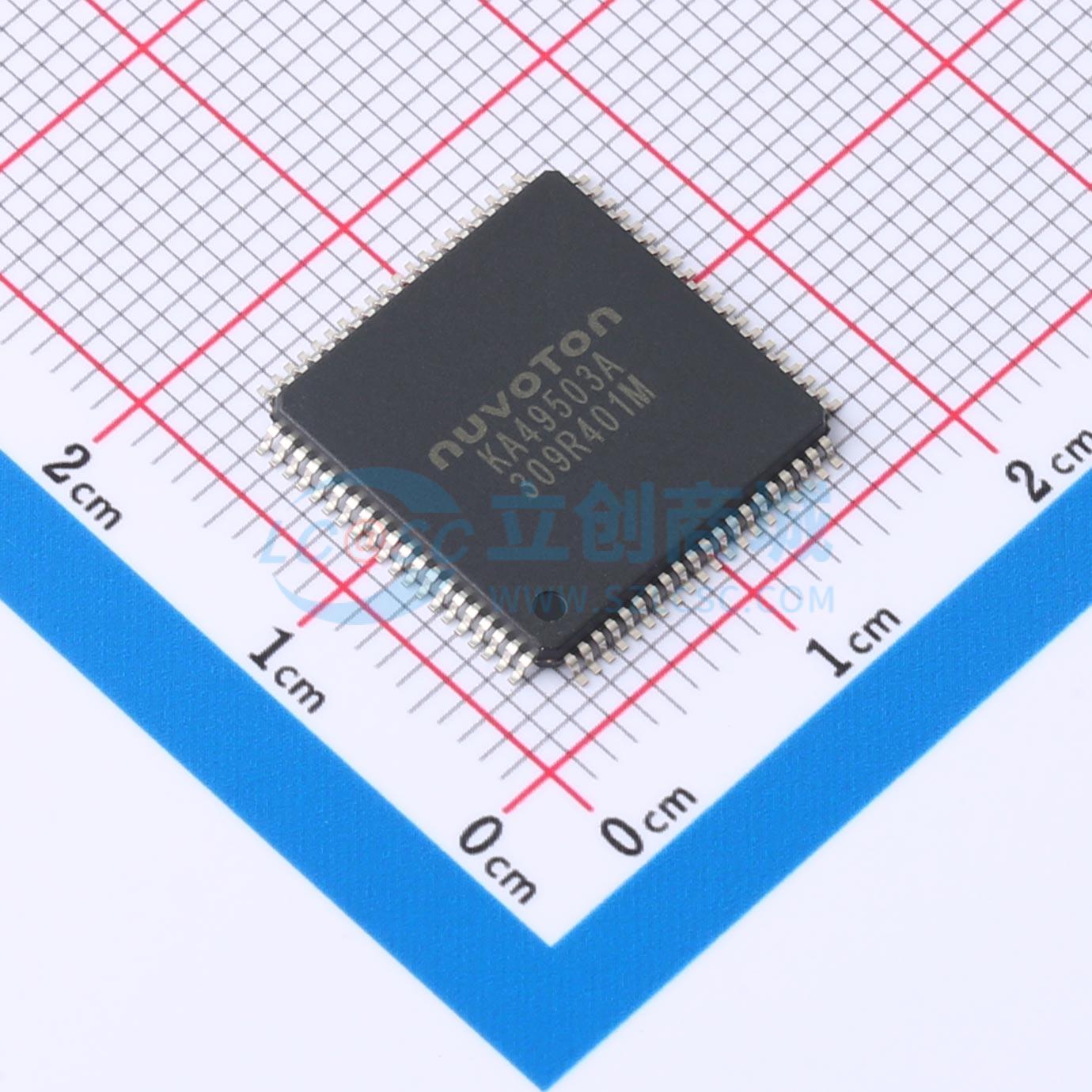

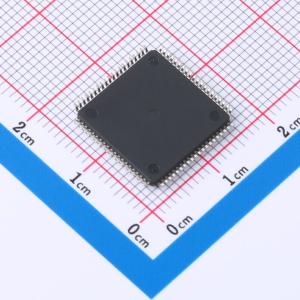

KA49503A-BB
工业用电池监测IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：具有保护功能的电池监控IC。 内置高分辨率ADC，能够准确测量电池电压和电流水平。 通过SPI串行接口，微控制器单元（MCU）能够读取测量结果。 ALARM引脚可提醒MCU电池过压（OV）、欠压（UV）、过流（OC）和短路（SC）等异常情况。应用：电动助力自行车。 电动自行车
- 品牌名称
- NUVOTON(新唐)
- 商品型号
- KA49503A-BB
- 商品编号
- C7426828
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 1.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；监测芯片 | |
| 工作电压 | 12.5V~85V | |
| 电池类型 | - | |
| 电池节数 | 1~16 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 1uA | |
| 接口类型 | SPI |
商品特性
- KA49503A是一款具备保护功能的电池监测IC。内置高分辨率ADC，KA49503A能够精确测量电池单体电压和电流水平。
- 通过SPI串行接口，微控制器单元（MCU）能够读取KA49503A的状态和测量结果。ALARM引脚会在出现过压（OV）、欠压（UV）、过流（OC）和短路（SC）等异常情况时向MCU发出警报。
- KA49503A可支持多达16节电池串联的应用，或最高85V的电压，适用于电动自行车、UPS等高输入电压应用。
- 最多支持16节电池串联
- 采用14位电压ADC测量电池单体电压，测量精度达10mV，具备5通道模拟输入测量功能
- 内置16位低速电流测量ADC（库仑计数器）和高速电流测量ADC
- 采用低端分流检测电阻进行电流测量和监测
- 具备2个中断引脚ADIRQ1、ADIRQ2，分别用于电压测量和电流测量
- 工作模式——活动模式、待机模式和关机模式
- SPI串行通信接口，时钟频率最高达1MHz，具备CRC码纠错和看门狗定时器
- 内置ALARM引脚，用于过压、欠压、过流和短路检测及保护
- 内置电池均衡MOSFET，支持外部电池均衡MOSFET操作
- 6通道通用GPIO和2通道高压输出
- 高端充电（CHG）和放电（DIS）N沟道FET驱动器，内置电荷泵和FETOFF控制引脚
- 50mA 5V LDO
应用领域
- 德力西（注：推测“delec”可能是“德力西”，若有误请根据实际情况调整）
- 电动自行车
- UPS
- 服务器备份系统
- 电动工具
- 储能系统
