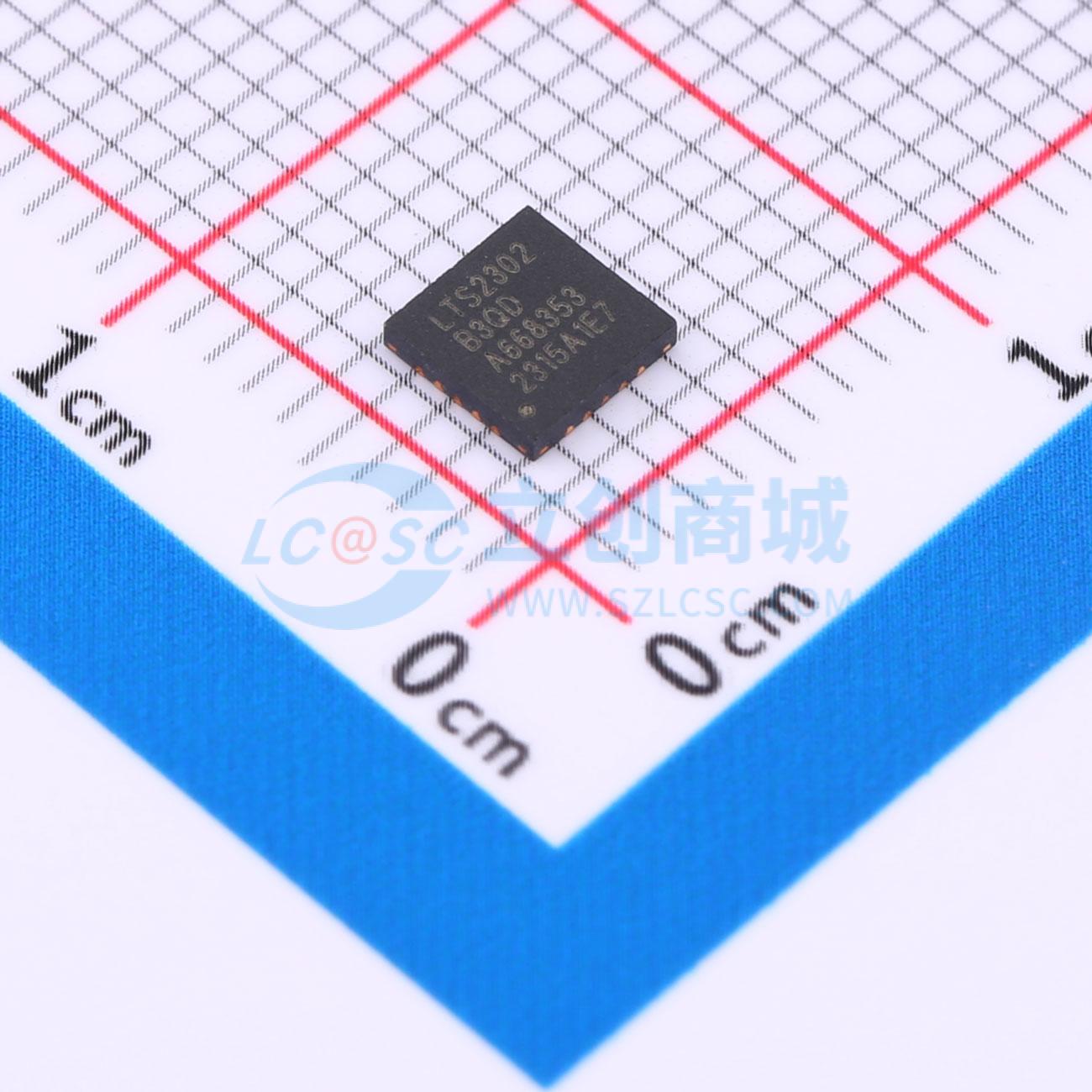

LTS2302B3QD7

描述: LTS2302是一颗专为桥式传感器提供的高集成、低成本、高精度的接口芯片，对传感器信号进行采集、放大和校准。
品牌名称: LETO(列拓)
商品型号: LTS2302B3QD7
商品编号: C7425387
商品封装: QFN-20(4x4)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

LTS2302是一颗专为桥式传感器提供的高集成、低成本、高精度的接口芯片，对传感器信号进行采集、放大和校准。LTS2302集成了低噪声仪表放大器（PGA），低功耗24位Ʃ - ΔADC，HALFBAND滤波器和12位DAC。通过外部JFET，LTS2302还可以支持过压保护功能。LTS2302同时支持I2C/SPI数字输出、模拟输出。 LTS2302是一颗高度集成的用于电压型传感器例如惠斯通电桥压力传感器、热电堆、应变片等传感器信号调理输出的专用芯片。LTS2302由五部分构成，分别为模拟前端模块，内置Filter及数字控制逻辑，模拟输出模块，电源及驱动模块以及串行接口电路。模拟前端模块包含一个由仪表放大器PGA和24位ADC构成的信号采集通道，一个内置温度传感器，对传感器信号和温度进行高精度采集。模拟输出模块由一个12位的DAC和一个具有电压输出模式，频率输出模式的输出驱动电路组成。LTS2302的电源及驱动模块由一个高精度参考电压源和JFET控制器组成。 LTS2302同时支持两种数字串行接口模式：SPI和I2C，用于配置参数，以及测量数据的读写。

商品特性

模拟功能：高精度1X~256X增益可变仪表放大器
24位ADC用于主信号/温度测量
支持内置温度传感器和外部温度传感器
12位DAC
数字功能：多种OSR设置
支持SPI和I2C接口
模拟输出特性：比例或者绝对电压输出
支持钳位功能
其他特点：传感器诊断功能
支持基于JFET的过压保护
工作温度范围：-40°C~125°C（结温）

应用领域

压力传感器
磁传感器
应变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	通道数	1
	工作电压	3V~5.5V

	属性	参数值
	接口类型	I2C；SPI
	差分输入	-
	积分非线性	1LSB
	工作温度	-40℃~+125℃
