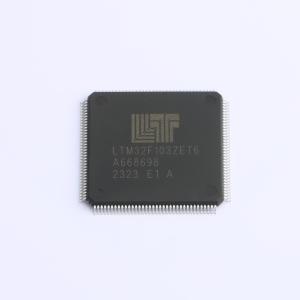

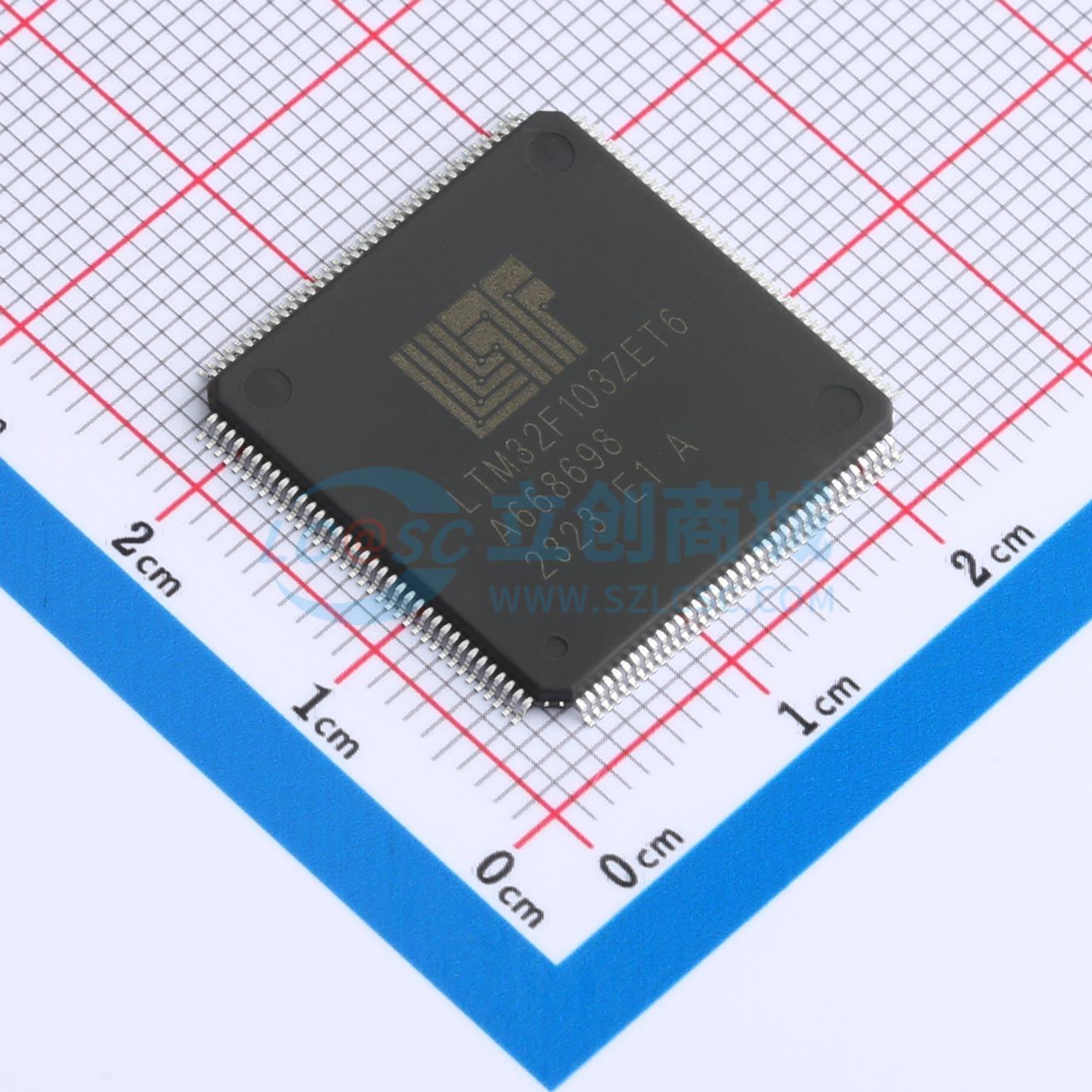

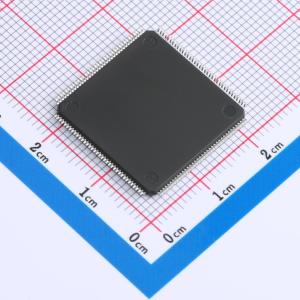

LTM32F103ZET6

LTM32F103系列芯片使用高性能的ARM 32位Cortex - M3 RISC内核，最高工作频率96MHz；内置大容量高速存储器：512KB的FLASH、64KB的SRAM；并且可以通过FSMC模块挂载最多1GB容量的NOR/PSRAM/NAND/PC Card外部存储器。 提供VDD/VBAT两种供电方案：正常工作情况下，由VDD为片上外设及后备域模块提供电源，当VDD掉电时，由VBAT电池为后备域供电，以保证在VDD掉电后RTC实时时钟能够继续运行，以及84字节的备份寄存器数据能够正常保存。 内置CRC模块用于验证数据传输或存储的一致性，提供了一种检测闪存存储器错误的手段。 内置了丰富的模拟电路：3个12位的ADC、2个12位的DAC、1个温度传感器、1个1.8V内部参考电压、1个POR/PDR上下电复位电路以及一个VBAT后备电源电阻分压器。 内置多达11个定时器：包括2个16bit PWM高级定时器(共8路PWM输出通道，其中6路带死区互补输出)、4个16bit PWM通用定时器(共16路PWM输出通道)、2个基本定时器，以及1个系统滴答定时器、1个独立看门狗(IWDG)定时器和1个窗口看门狗(WWDG)定时器。 内置丰富的高级和标准的通信接口：包括2个I2C接口、3个SPI接口(支持I2S协议)、1个SDIO接口、5个USART接口、1个CAN接口和1个USB接口。 支持多种省电模式，使芯片能够满足各种低功耗应用的要求。 提供从36脚至144脚的多种不同封装形式。不同的封装形式，芯片中的外设配置也不相同。 这些丰富的外设，使得本产品可以应用于多种应用场合。

• ARM 32位Cortex - M3内核 – 96MHz最大频率 – 1.34 DMIPS/MHz（Dhrystone 2.1）性能在0等待状态内存访问
• 存储 – 512KB闪存 – 多达64KB SRAM
• 时钟、复位和电源管理 – 2.0至5.5V应用电源和I/O – POR、PDR和可编程电压检测器（PVD） – 4至16MHz晶体振荡器 – 内部8MHz RC – 内部40KHz RC – 用于CPU时钟的锁相环 – 32KHz振荡器，用于带校准功能的RTC
• 低功耗 – 睡眠、停止和待机模式 – 用于RTC和备份寄存器的VBAT电源
• 3个12位、1μs A/D转换器（最多21个通道） – 转换范围：0至5.5V – 三重采样保持能力 – 温度传感器
• 2个12位D/A转换器
• DMA12通道DMA控制器支持的外设：定时器、ADC、SPI、I2C、DAC、SDIO、I2S和USART等
• 多达112个快速I/O端口51/80/112 I/O，全部可在16个外部中向量上映射，几乎所有5V容限
• 调试模式 – 串行线调试（SWD）和JTAG接口
• 11个计时器
  • 4个16位定时器，每个定时器具有多达4个IC/OC/PWM或脉冲计数器和正交（增量）编码器输入
  • 2个16位电机控制PWM定时器，带死区时间生成和紧急停止功能
  • 2个看门狗定时器（独立和窗口）
  • 24位向下计数系统滴答定时器
  • 2个16位基本定时器，用于驱动DAC
• 多达13个通信接口
  • 多达2个I2C接口（SMBus/PMBus）
  • 多达5个USART（ISO 7816接口、LIN、IrDA、调制解调器控制）
  • 多达3个SPI（18Mbit/s），2路I2S复用
  • CAN接口（2.0B主动）
  • USB 2.0全速接口
  • SDIO接口
  • CRC计算单元，96位唯一ID
  • 灵活的静态存储控制器具有4片选。支持紧凑型闪存、SRAM、PSRAM、NOR和NAND存储器
  • LCD并行接口，8080/6800模式

• 电机驱动和应用控制
• 医疗设备
• 可编程控制器(PLC)
• 便携式手持设备
• PC游戏外设
• GPS平台
• 变频器
• 打印机和扫描仪
• 警报系统
• 视频对讲
• 暖气通风空调系统等智能终端物联网
