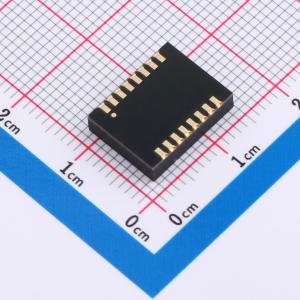

TD541S485H-A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款半双工增强型收发器，专为RS-485数据总线网络设计，完全符合TIA/EIA-485-A标准，适用于高达500kbps的数据传输。此外，该产品具有自动切换功能，不再需要通过节点发送和接收控制信号，在一定程度上降低了设计复杂度。其逻辑侧支持3.3V和5V逻辑电平转换。接收器具有极高的输入阻抗，在共享总线上仅占用1/8的标准负载，最多可连接256个收发器。强调了A和B引脚的可靠性设计，包括驱动器输出过流保护和增强型ESD设计。A、B引脚的ESD保护等级高达15kV（人体模型）。
品牌名称: MORNSUN(金升阳)
商品型号: TD541S485H-A
商品编号: C7424925
商品封装: DFN-16(10x13)
包装方式: 编带
商品毛重: 2.16克(g)

商品参数

参数完善中

商品概述

TD(H)541S485H-A 是一款采用IC 集成化技术，实现了电源隔离、信号隔离、RS485 通信和总线保护于一体的RS485 协议收发模块，且完全符合TIA/EIA-485-A 标准。产品具有自动切换收发功能，不再需要通过使能脚进行收发控制，在一定程度上减少了设计的复杂性。逻辑侧支持3.3V 和5V 逻辑电平的转换，总线接收器采用1/8 单元负载设计，其总线负载能力高达256 个节点单元，满足多节点设计设计需求。总线传输速率达500kbps。 TD(H)541S485H-A 更在传统IC 基础上重点加强A、B 引脚可靠性设计，其中包括驱动器过流保护，增强型ESD 设计等，其A、B 端口ESD 承受能力高达15kV（Human Body Model）。

商品特性

超小，超薄，芯片级DFN 封装
符合TIA/EIA-485-A 标准
集成5V 高效隔离电源
I/O 电压范围支持3.3V 和5V 微处理器
隔离耐压高达3000VDC（TDH541S485H-A 5000VDC）
总线静电防护能力高达15kV(HBM)
通讯速率高达500kbps
25kV/μs 瞬态抗扰度
自动收发工作模式
1/8 单位负载，总线负载能力高达256 节点
总线失效保护
总线驱动短路保护
工业级工作温度范围：-40°C to +105°C
潮敏等级(MSL) 3

应用领域

工业自动化
楼宇自动化
智能电表
远距离信号交互、传输
