温馨提醒：图片仅供参考，商品以实物为准

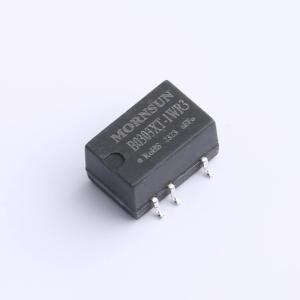

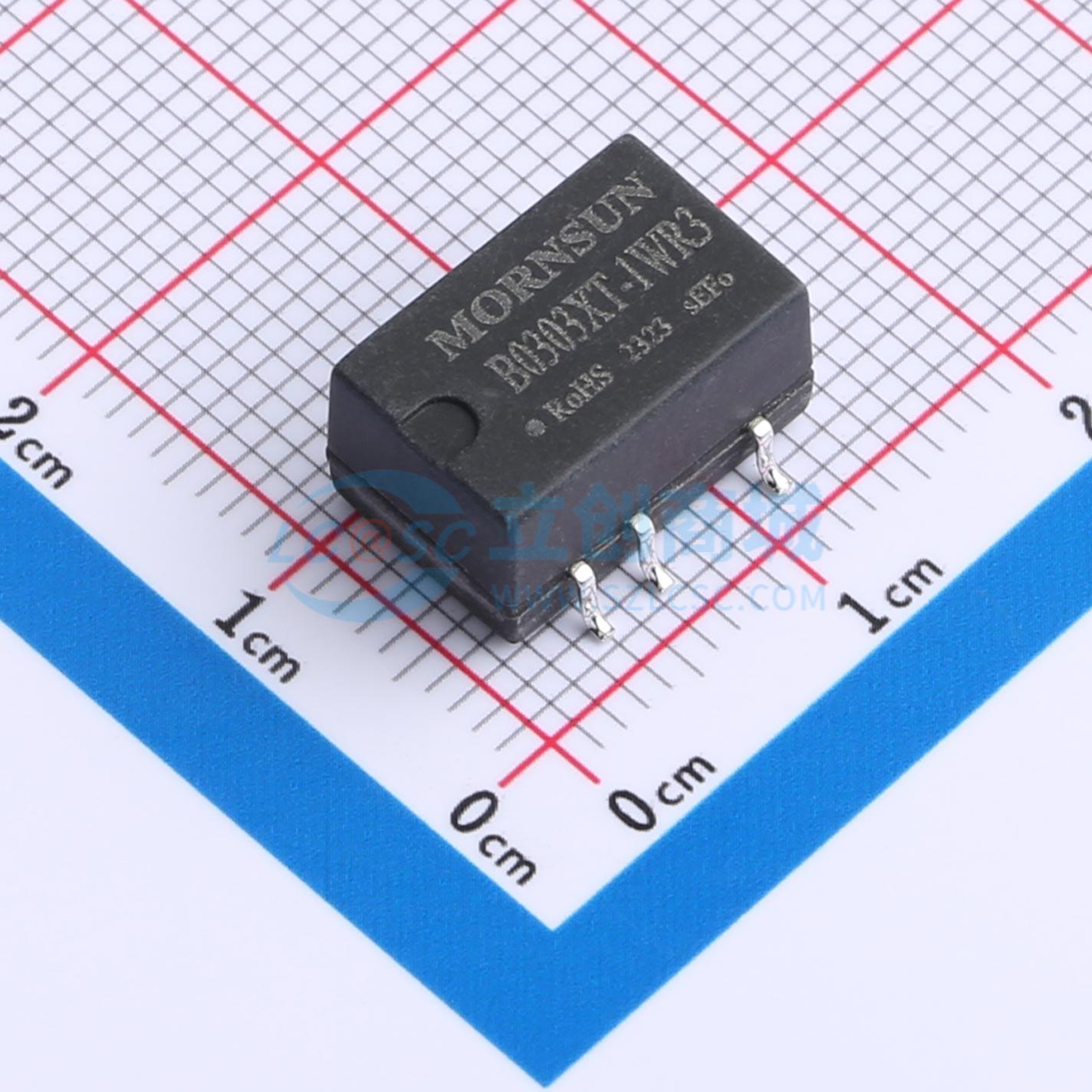

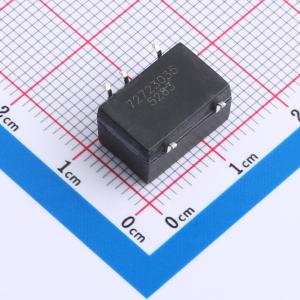

B0303XT-1WR3
1W 隔离 DC-DC 转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：连续短路保护。 空载输入电流低至12mA。 工作环境温度范围：-40℃至+105℃。 高效率可达84%。 紧凑型SMD封装。 输入输出隔离测试电压1.5kV DC。应用：分布式电源系统。 纯数字电路
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- B0303XT-1WR3
- 商品编号
- C7424927
- 商品封装
- SMD,13.2x8.5mm
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 2.97V~3.63V | |
| 转换效率 | 77% | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 303mA | |
| 最大容性负载 | 2400uF | |
| 功能特性 | 短路保护；自动故障恢复 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 220kHz | |
| 静态电流 | 12mA | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 13.2mm | |
| 宽度 | 11.4mm | |
| 高度 | 7.25mm |
商品概述
B_XT - 1WR3(- TR)系列产品专门针对板上电源系统中需产生一组与输入电源隔离的电压的应用场合设计，适用于纯数字电路、一般低频模拟电路、继电器驱动电路、数据交换电路等。
商品特性
- 可持续短路保护
- 空载输入电流低至8mA
- 工作温度范围：-40℃ to +105℃
- 效率高达85%
- 小型SMD封装
- 隔离电压1500VDC
- 国际标准引脚方式
应用领域
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
