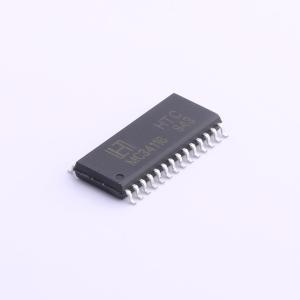

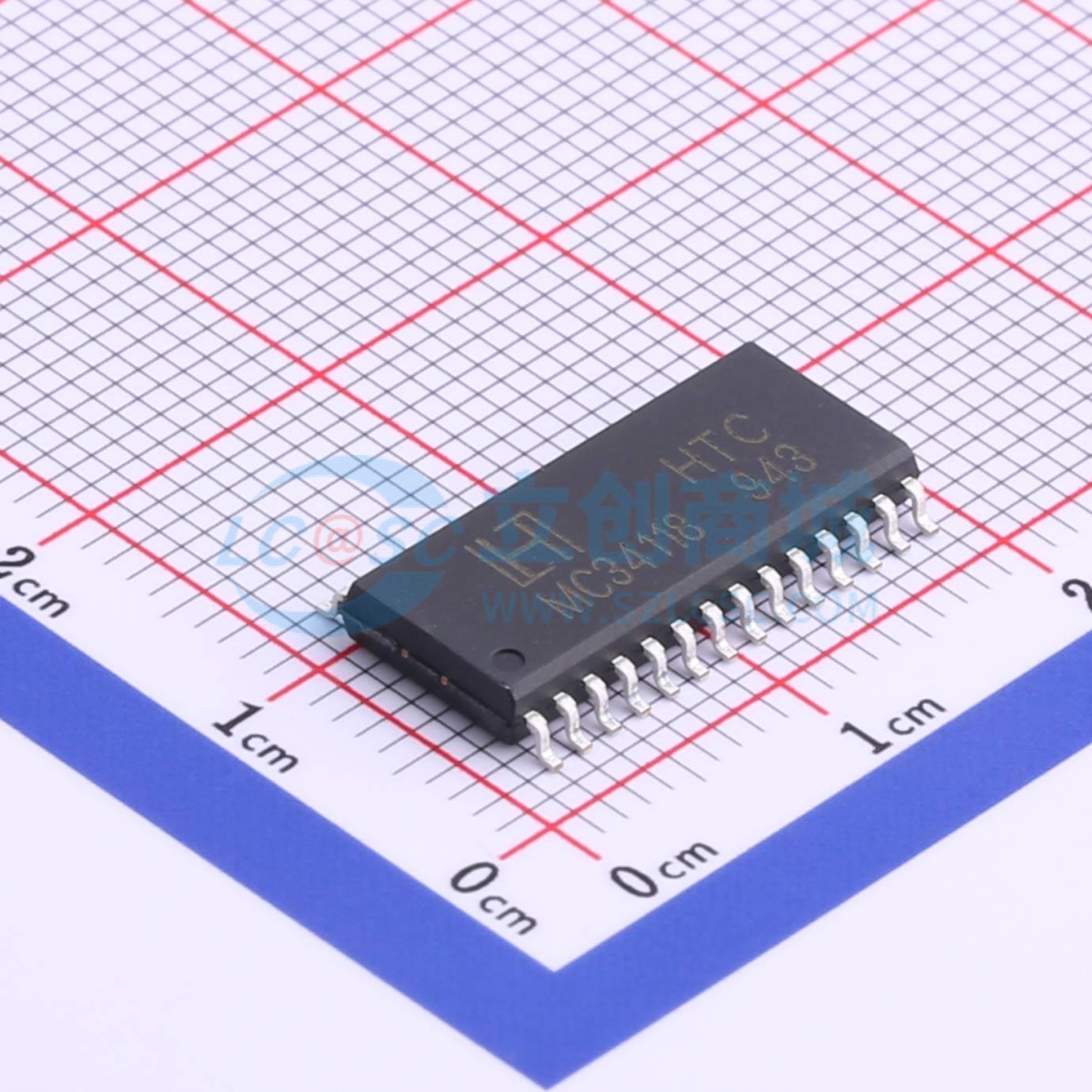

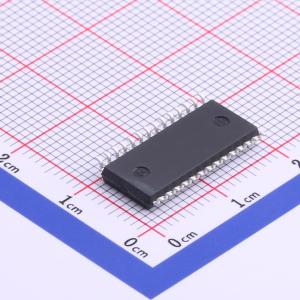

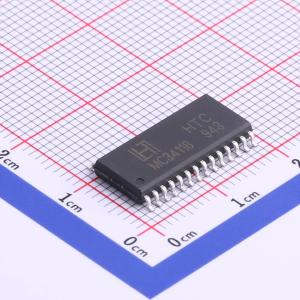

MC34118D

MC34118语音切换免提电话电路集成了必要的放大器、衰减器、电平检测器和控制算法，构成了高品质免提电话系统的核心。其中包括一个具有可调增益和静音控制功能的麦克风放大器、以互补方式工作的发送和接收衰减器、两个衰减器输入和输出端的电平检测器，以及发送和接收通道的背景噪声监测器。拨号音检测器可防止拨号音被接收背景噪声监测电路衰减。此外，还配备了两个线路驱动放大器，可与外部耦合变压器配合构成混合网络。高通滤波器可用于滤除接收通道中的60Hz噪声，或实现其他滤波功能。芯片禁用引脚可使整个电路断电，以在环路电流最小的长环路中节省功耗。 MC34118可以由电源供电，也可以由电话线供电，典型电流为5.0mA。MC34118可直接与电话的Tip和Ring端（通过耦合变压器）连接以实现独立运行，也可与手机语音网络和/或功能手机的其他功能配合使用。

• 改进的衰减器增益范围：发送和接收之间为52dB
• 适用于线路供电应用的低电压工作（3.0V至6.5V）
• 四点信号感应，提高灵敏度
• 发送和接收路径均有背景噪声监测器
• 麦克风放大器增益由外部电阻设置，具备静音功能
• 芯片禁用功能，可实现激活/待机操作
• 拨号音检测器，在有拨号音时禁止接收空闲模式
• 提供标准28引脚塑料DIP封装和SOP封装
• 与MC34199扬声器放大器兼容
