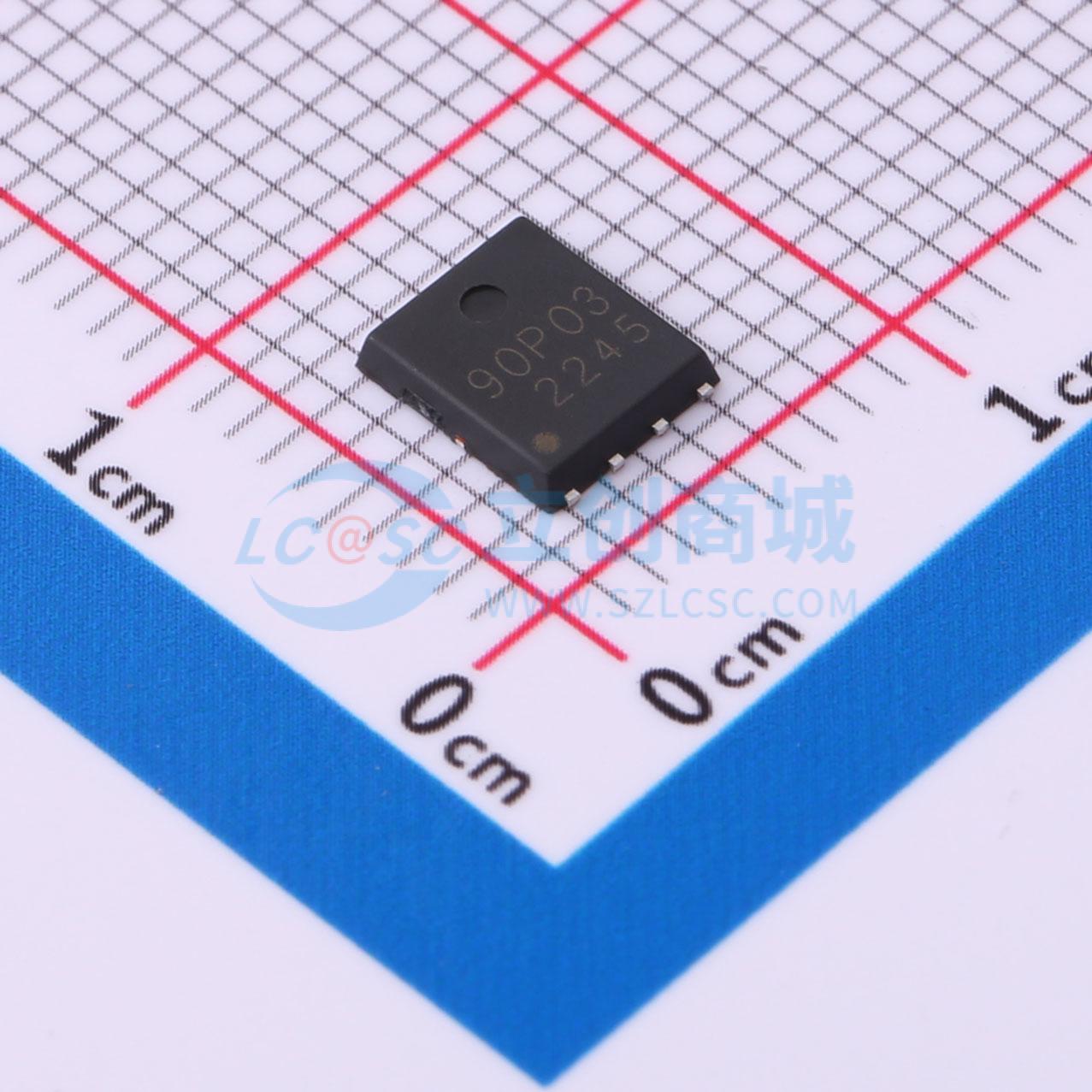

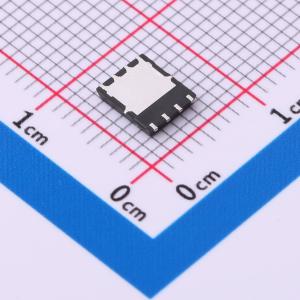

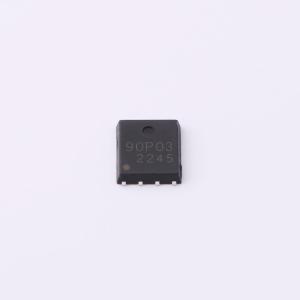

温馨提醒：图片仅供参考，商品以实物为准
TMP3090NF
1个P沟道 耐压:30V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道,-30V,-90A,3.6mΩ@-10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TMP3090NF
- 商品编号
- C7422961
- 商品封装
- PDFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.1509克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 3.6mΩ@10V,30A |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 60W | |
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 146nC@10V | |
| 输入电容(Ciss) | 5.07nF@15V | |
| 反向传输电容(Crss) | 580pF@15V |
商品概述
- 低导通电阻RDS(ON)-符合RoHS标准且无卤
商品特性
- 漏源电压VDS = 60 V，漏极电流ID = 10 A
- 栅源电压VGS = 10 V时，导通电阻RDS(ON) = 40 mΩ（典型值）
- 100%进行非钳位感性负载开关（UIS）测试
- 100%进行栅极电阻Rg测试
- 绿色环保产品
应用领域
- 负载开关-脉冲宽度调制(PWM)
