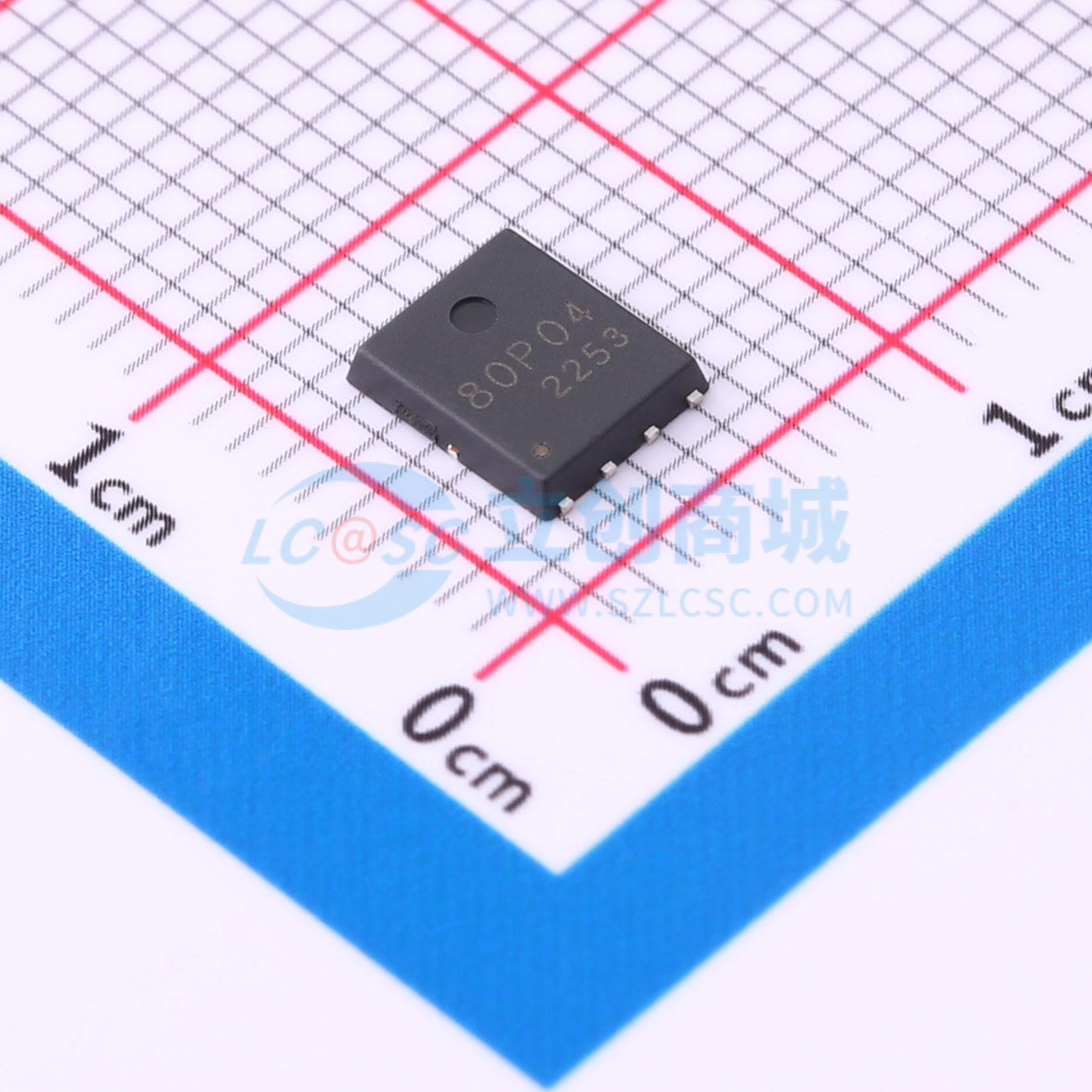

温馨提醒：图片仅供参考，商品以实物为准

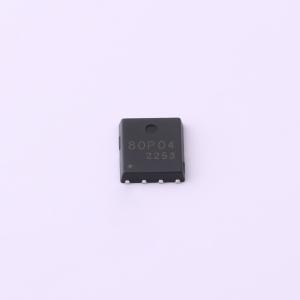

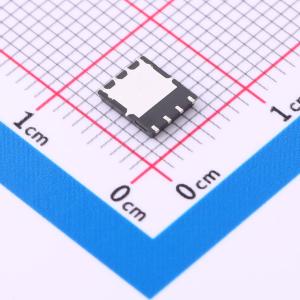

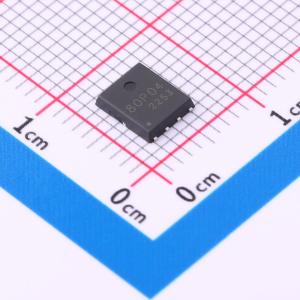

TMP4080NF
1个P沟道 耐压:40V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道,-40V,-80A,4.3mΩ@-10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TMP4080NF
- 商品编号
- C7422963
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.1499克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 4.3mΩ@10V,20A | |
| 耗散功率(Pd) | 58W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 118nC@10V | |
| 输入电容(Ciss) | 6.638nF@20V | |
| 反向传输电容(Crss) | 345pF@20V | |
| 工作温度 | -55℃~+175℃ |
商品概述
-低漏源导通电阻(RDS(ON))-符合 RoHS 标准且无卤素
商品特性
- 漏源电压（VDS） = - 40V，漏极电流（ID） = - 80A
- 栅源电压（VGS） = - 10V 时，漏源导通电阻（RDS(ON)） = 4.3mΩ（典型值）
- 100% 进行了单脉冲雪崩耐量（UIS）测试
- 100% 进行了栅极电阻（Rg）测试
应用领域
-负载开关-脉冲宽度调制(PWM)
