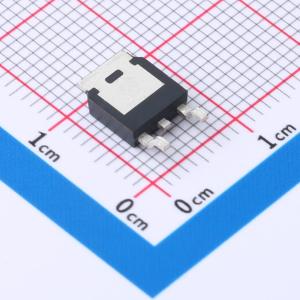

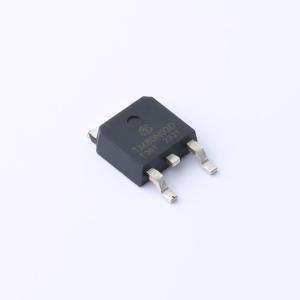

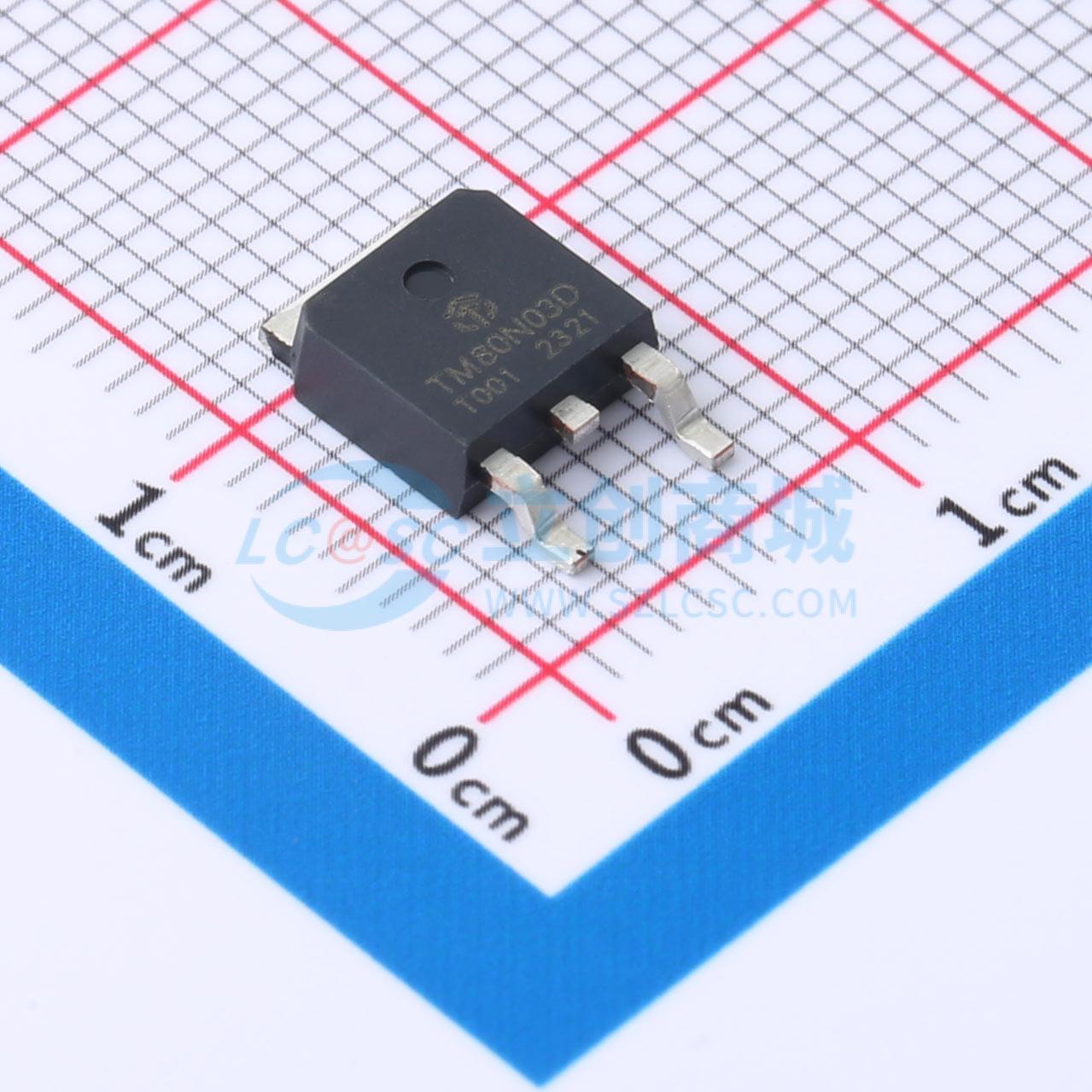

TMN3080D
1个N沟道 耐压:30V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,30V,80A,5mΩ@10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TMN3080D
- 商品编号
- C7422936
- 商品封装
- TO-252-3L
- 包装方式
- 编带
- 商品毛重
- 0.415471克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 5mΩ@10V | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 60.5nC@10V | |
| 输入电容(Ciss) | 2.016nF | |
| 反向传输电容(Crss) | 230pF | |
| 工作温度 | - |
商品概述
- 低RDS(ON)-符合RoHS标准且无卤
商品特性
- 漏源电压VDS = 30V,漏极电流ID = 80A
- 栅源电压VGS = 10V时,导通电阻RDS(ON) = 5.0 mΩ(典型值)
- 100%进行了非钳位感性负载开关(UIS)测试
- 100%进行了栅极电阻Rg测试
应用领域
-负载开关-脉冲宽度调制(PWM)
