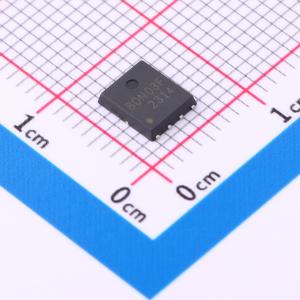

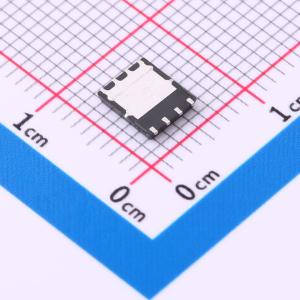

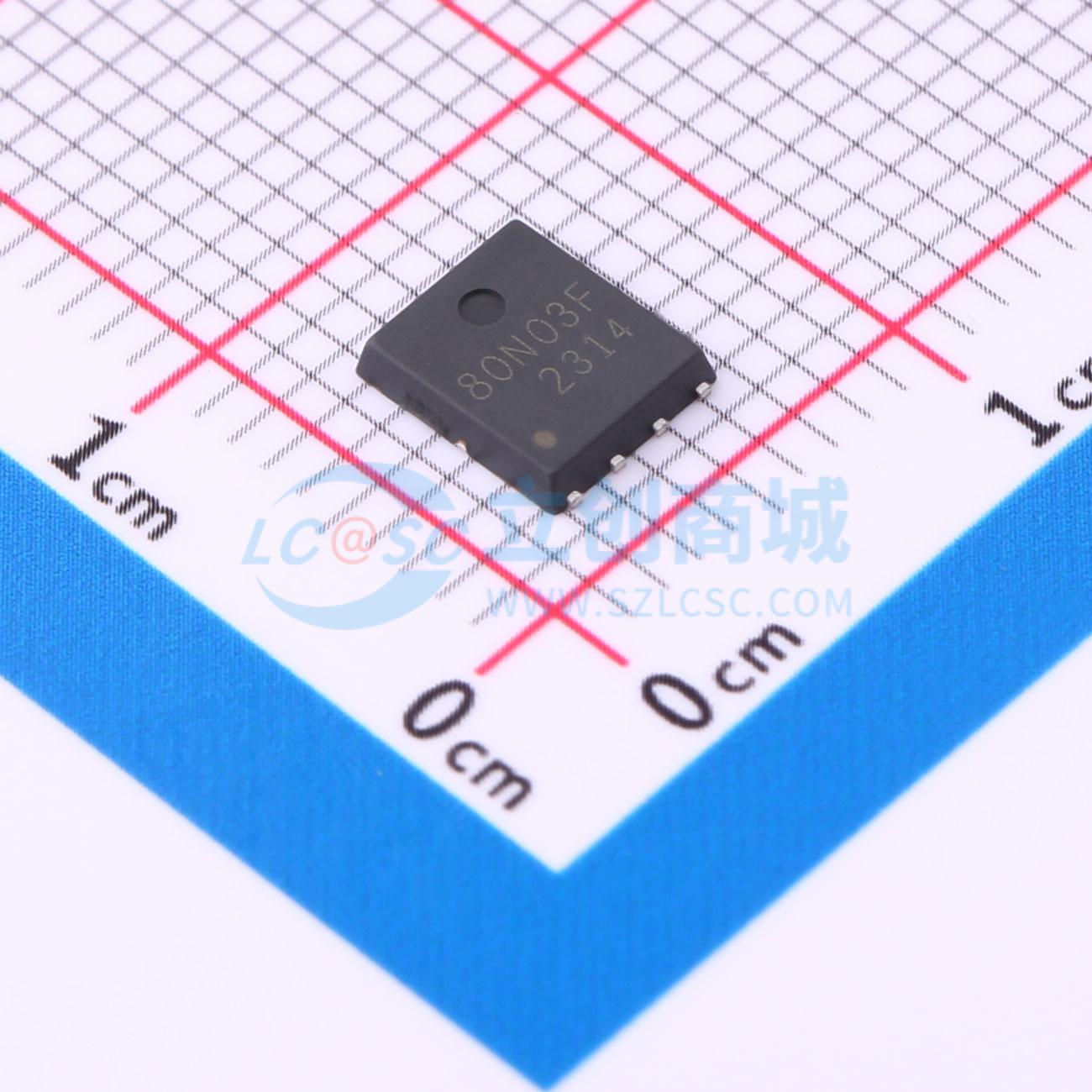

TMN3080NF
1个N沟道 耐压:30V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,30V,80A,4.2mΩ@10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TMN3080NF
- 商品编号
- C7422937
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.15045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 4.2mΩ@10V | |
| 耗散功率(Pd) | 65W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 32.3nC@10V | |
| 输入电容(Ciss) | 1.4nF | |
| 反向传输电容(Crss) | 177pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 205pF |
商品概述
-低漏源导通电阻(RDS(ON))-符合 RoHS 标准且无卤
商品特性
- VDS = 30V
- ID = 80A
- RDS(ON) = 4.2mΩ(典型值)@ VGS = 10V
- 100% 进行了 UIS 测试
- 100% 进行了 Rg 测试
应用领域
-负载开关-脉宽调制(PWM)
