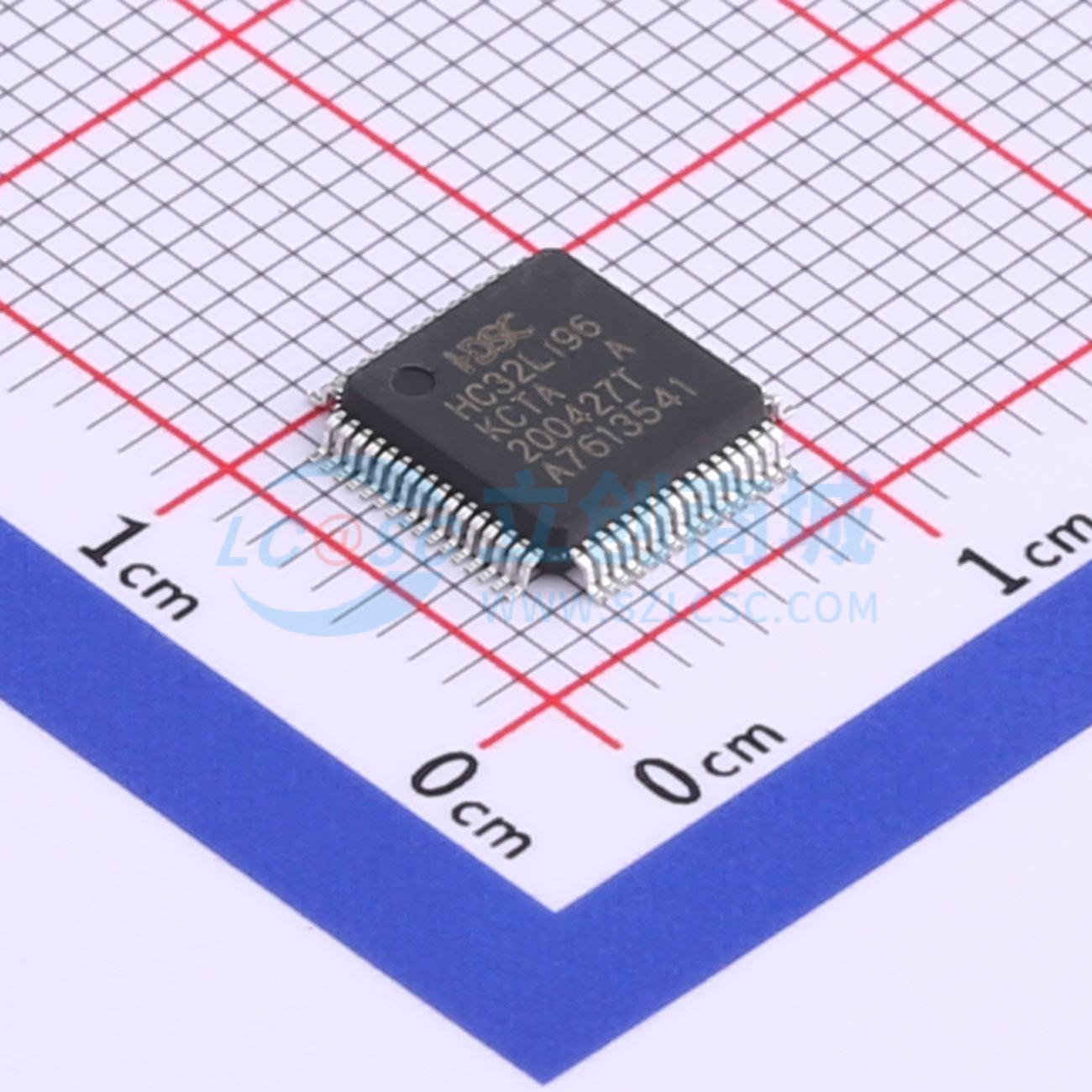

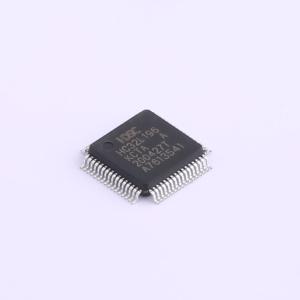

HC32L196KCTA-LQ64

HC32L190/ HC32L196 系列是一款旨在延长便携式测量系统的电池使用寿命的超低功耗、宽电压工作范围的 MCU。集成12 位 1Msps 高精度 SARADC，1 个12 位DAC 以及集成了比较器、运放、内置高性能PWM 定时器、LCD 显示、多路 UART、SPI、I2C等丰富的通讯外设，内建AES、TRNG 等信息安全模块，具有高整合度、高抗干扰、高可靠性和超低功耗的特点。本产品内核采用 Cortex-M0+ 内核，配合成熟的 Keil & IAR调试开发软件，支持C 语言及汇编语言，汇编指令。

• 48MHz Cortex-M0+ 32 位 CPU 平台
• HC32L190/HC32L196 系列具有灵活的功耗管理系统，超低功耗性能
• 深度休眠模式：所有时钟关闭，上电复位有效，IO 状态保持，IO 中断有效，所有寄存器、RAM 和CPU 数据保存状态时的功耗1.0μA@3V
• 深度休眠模式 + RTC 工作8μA@32.768kHz
• 低速工作模式：CPU运行，外设关闭，从Flash 运行程序30μA/MHz@3V@24MHz
• 休眠模式：CPU 停止，外设关闭，主时钟运行130μA/MHz@3V@24MHz
• 工作模式：CPU 运行，外设关闭，从Flash 运行程序
• 4μs 超低功耗唤醒时间，使模式切换更加灵活高效，系统反应更为敏捷
• 256K 字节Flash 存储器，具有擦写保护功能，支持ISP、ICP、IAP
• 32K 字节RAM 存储器，附带奇偶校验，增强系统的稳定性
• 通用 I/O 管脚（88IO/100PIN, 72IO/80PIN, 56IO/64PIN,40IO/48PIN, 26IO/32PIN）
• 时钟、晶振
  • 外部高速晶振 4~32MHz
  • 外部低速晶振 32.768kHz
  • 内部高速时钟 4/8/16/22.12/24MHz
  • 内部低速时钟 32.8/38.4kHz
  • PLL 时钟 8~48MHz
  • 硬件支持内外时钟校准和监控
• 定时器/计数器
  • 3 个1 通道互补输出通用16 位定时器
  • 1 个3 通道互补输出通用16 位定时器
  • 2 个低功耗16 位定时器，支持级联
  • 1 个超低功耗脉冲计数器PCNT，具备低功耗模式下自动定时唤醒功能，最大定时达1024 秒
  • 3 个高性能16 位定时器/计数器，支持PWM 互补，死区保护功能
  • 1 个可编程16 位定时器PCA，支持5通道捕获比较，5 通道PWM 输出
  • 1 个20 位可编程看门狗电路，内建专用 10kHz 振荡器提供 WDT 计数
• 通讯接口
  • 4 路UART 标准通讯接口
  • 2 路LPUART 低功耗通讯接口，深度休眠模式下可工作
  • 2 路SPI 标准通讯接口
  • 2 路I2C 标准通讯接口
• 蜂鸣器频率发生器，支持互补输出
• 硬件万年历 RTC 模块
• 硬件 CRC16 / CRC32 模块
• AES-128/192/256 硬件协处理器
• TRNG 真随机数发生器
• 2 通道 DMAC
• 452 / 650 / 8*48 LCD 驱动
• 全球唯一10 字节 ID 号
• 12位1Msps采样的高速高精度 SARADC，内置跟随器，可测量高输出阻抗的信号
• 1 路12 位500Ksps DAC
• 集成1 个多功能运算放大器，可以作为DAC 的输出Buffer
• 集成3 路电压比较器，具有6 位DAC 和可编程比较基准
• 集成低电压侦测器，可配置16 阶比较电压，可监控端口电压以及电源电压
• SWD 调试解决方案，提供全功能调试器
• 工作条件： -40~85°C ， 1.8~5.5V
• 封装形式：LQFP100/80/64/48, QFN32

• 传感器应用、物联网应用
• 智能仪表、无线模块、温控器、货架标签
• 智能交通、报警系统
• 智能家居、医疗设备
