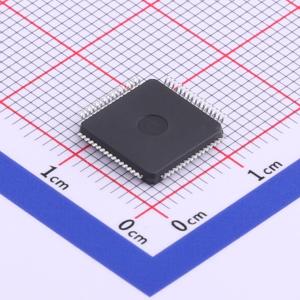

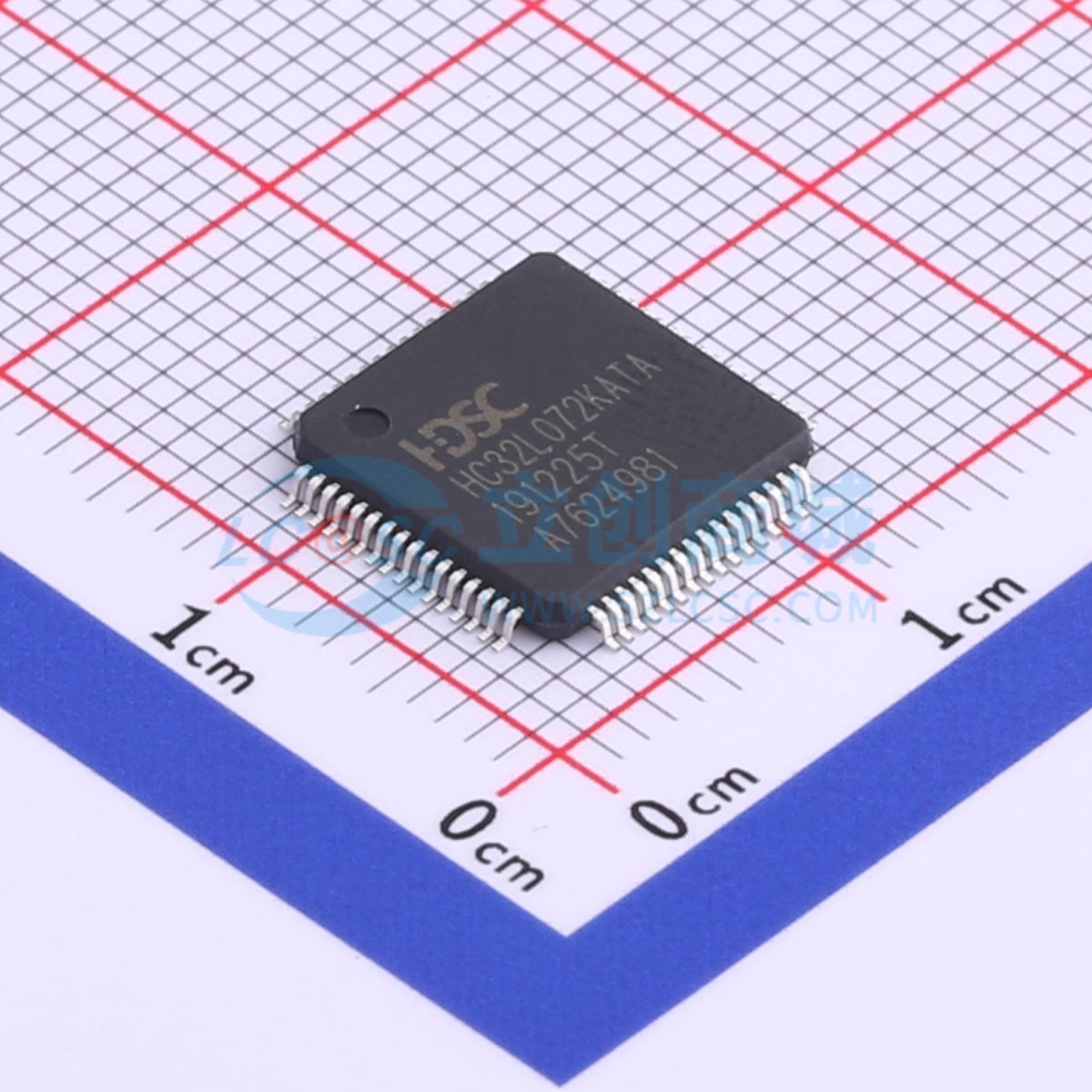

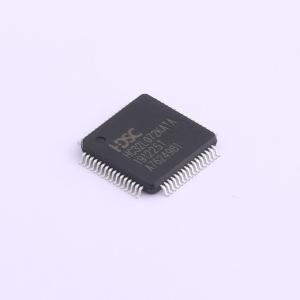

HC32L072KATA-LQFP64

HC32L072 / HC32L073 系列是一款旨在延长便携式测量系统的电池使用寿命的超低功耗、宽电压工作范围的 MCU。集成12 位 1Msps 高精度SARADC，2 个12 位 DAC以及集成了比较器、运放、内置高性能PWM 定时器、LCD 显示、多路 UART、SPI、I2C、I2S、USB、CAN 等丰富的通讯外设，内建 AES、TRNG 等信息安全模块，具有高整合度、高抗干扰、高可靠性和超低功耗的特点。本产品内核采用 Cortex-M0+ 内核，配合成熟的 Keil & IAR 调试开发软件，支持C 语言及汇编语言，汇编指令。

• 48MHz Cortex-M0+ 32 位 CPU 平台
• 具有灵活的功耗管理系统
• 1.2μA@3V 深度休眠模式：所有时钟关闭，上电复位有效，IO 状态保持，IO 中断有效，所有寄存器、RAM 和 CPU 数据保存状态时的功耗
• 1.6μA@3V 深度睡眠模式 + RTC 工作
• 9μA@32.768kHz 低速工作模式：CPU 运行，外设关闭，从FLASH 运行程序
• 40μA/MHz@3V@24MHz 休眠模式：CPU 停止，外设关闭，主时钟运行
• 140μA/MHz@3V@24MHz 工作模式：CPU运行，外设关闭，从FLASH 运行程序
• 4μs 唤醒时间，使模式切换更加灵活高效，系统反应更为敏捷
• 128K 字节FLASH 存储器，具有擦写保护功能，支持ISP、ICP、IAP
• 2 个低功耗16 位定时器，支持级联
• 1 个20 位可编程看门狗电路，内建专用10kHz 振荡器提供 WDT 计数
• 4 路UART 标准通讯接口
• 2 路LPUART 低功耗通讯接口，深度休眠模式下可工作
• 2 路SPI 标准通讯接口
• 2 路I2C 标准通讯接口
• 2 路I2S 音频通信接口
• 1 路Crystal-less USB Full Speed Device
• 1 路CAN 2.0B 标准通讯接口
• 蜂鸣器频率发生器，支持互补输出
• 外部高速晶振 4 ~ 32MHz
• 外部低速晶振 32.768kHz
• 内部高速时钟 4/8/16/22.12/24MHz
• 内部低速时钟 32.8/38.4kHz
• PLL 时钟 8 ~ 48MHz
• 内部高速USB 时钟 48MHz
• 硬件支持内外时钟校准和监控
• 3 个通用16 位定时器，支持1 组互补PWM输出，支持2 倍主频PWM 输出，最高支持96MHz PWM 输出
• 1 个高级16 位定制器，支持3 相互补PWM输出，支持2 倍主频PWM 输出，最高支持96MHz PWM 输出
• 3 个高性能16 位定时器/计数器，支持 PWM互补，死区保护功能
• 1 个超低功耗脉冲计数器PCNT，具备低功耗模式下自动定时唤醒功能，最大定时达1024 秒
• 1 个可编程16 位定时器PCA，支持5 通道捕获比较，5 通道PWM 输出
• 硬件万年历 RTC 模块
• 硬件 CRC-16/32 模块
• 硬件32 位除法器
• AES-128/192/256 硬件协处理器
• TRNG 真随机数发生器
• 2 通道 DMAC
• 452 / 650 / 8*48 LCD 驱动（仅限073 系列）
• 全球唯一10 字节 ID 号
• 12 位1Msps 采样的高速高精度 SARADC，内置运放，可测量高输出阻抗的信号
• 2 路12 位500Ksps DAC
• 集成5 个多功能运算放大器，其中两个OPA 可以作为2 路DAC 的输出Buffer
• 集成3 路电压比较器，具有6 位DAC 和可编程比较基准
• 集成低电压侦测器，可配置16 阶比较电压，可监控端口电压以及电源电压
• SWD 调试解决方案，提供全功能调试器
• 工作条件： -40~85°C ， 1.8~5.5V
• 封装形式：LQFP100/64/48,QFN32

• 传感器应用、物联网应用
• 智能仪表、无线模块、温控器、货架标签
• 智能交通、报警系统
• 智能家居、医疗设备
