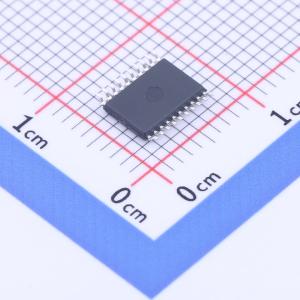

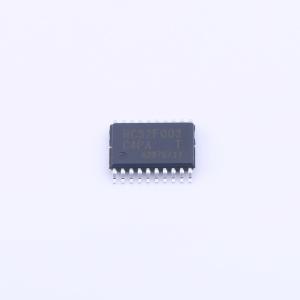

HC32F003C4PA-TSSOP20TR

32位ARM Cortex-M0+微控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HC32F003 系列 / HC32F005 系列是 Low Pin Count、宽电压工作范围的 MCU。集成 12 位 1Msps 高精度 SARADC 以及集成了比较器、多路 UART、SPI、I2C 等丰富的通讯外设，具有高整合度、高抗干扰、高可靠性的特点。本产品内核采用 Cortex-M0+ 内核，配合成熟的 Keil & IAR 调试开发软件，支持 C 语言及汇编语言，汇编指令。
品牌名称: XHSC(小华)
商品型号: HC32F003C4PA-TSSOP20TR
商品编号: C784649
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.65克(g)

商品参数

商品概述

HC32F003 系列 / HC32F005 系列是 Low Pin Count、宽电压工作范围的 MCU。集成 12 位 1Msps 高精度 SARADC 以及集成了比较器、多路 UART、SPI、I2C 等丰富的通讯外设，具有高整合度、高抗干扰、高可靠性的特点。本产品内核采用 Cortex-M0+ 内核，配合成熟的 Keil & IAR 调试开发软件，支持 C 语言及汇编语言，汇编指令。

商品特性

32MHz Cortex-M0+ 32 位 CPU 平台
HC32F003 系列 / HC32F005 系列具有灵活的功耗管理系统
- 5μA@3V 深度休眠模式：所有时钟关闭，上电复位有效，IO 状态保持，IO 中断有效，所有寄存器、RAM 和 CPU 数据保存状态时的功耗
- 10μA@32kHz 低速工作模式：CPU 和外设模块运行中，从 Flash 运行程序
- 30μA/MHz@3V@16MHz 休眠模式：CPU 停止工作，外设模块运行，主时钟运行
- 150μA/MHz@3V@16MHz 工作模式：CPU 和外设模块运行，从 Flash 运行程序
- 4μs 低功耗唤醒时间，使模式切换更加灵活高效，系统反应更为敏捷
Flash 存储器，具有擦写保护功能
- HC32F003 系列支持 16K 字节 Flash
- HC32F005 系列支持 32K 字节 Flash
RAM 存储器，附带奇偶校验，增强系统的稳定性
- HC32F003 系列支持 2K 字节 RAM
- HC32F005 系列支持 4K 字节 RAM
通用 I/O 引脚 (16IO/20pin, 12IO/16pin)
时钟、晶振
- 内部高速时钟 4/8/16/22.12/24MHz
- 内部低速时钟 32.8/38.4kHz
- 外部高速晶振 4~32MHz
- 硬件支持内外时钟校准和监控
定时器/计数器
- 3 个通用 16 位定时器/计数器
- 3 个高性能 16 位定时器/计数器，支持 PWM 互补，死区保护功能
- 1 个可编程 16 位定时器/计数器，支持捕获比较，PWM 输出
- 1 个 20 位可编程计数看门狗电路，内建专用低功耗 RC-OSC 提供 WDT 计数
通讯接口
- UART0 - UART1 标准通讯接口
- SPI 标准通讯接口
- I²C 标准通讯接口
蜂鸣器频率发生器，支持互补输出
硬件 CRC - 16 模块
唯一 10 字节 ID 号
12 位 1Msps 采样的高速高精度 SARADC，内置运放，可测量外部微弱信号
集成 6 位 DAC 和可编程基准输入的 2 路电压比较器 VC
集成低电压侦测器 LVD，可配置 16 阶比较电平，可监控端口电压以及电源电压
嵌入式调试解决方案，提供全功能的实时调试器
工作温度：-40~85℃ / -40~105℃
工作电压：1.8~5.5V
封装形式：QFN20，QFN24，TSSOP20，SOP20

应用领域

小家电，充电器，重合闸，遥控器，电子烟，燃气报警器，数显表，温控器，记录仪等行业
智能交通，智慧城市，智能家居
火警探头，智能门锁，无线监控等智能传感器应用
电机驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0
	CPU最大主频	32MHz
	程序存储容量	16KB

	属性	参数值
	程序存储器类型	FLASH
	I/O数量	16
	ADC(位数)	12bit
	工作电压	1.8V~5.5V
