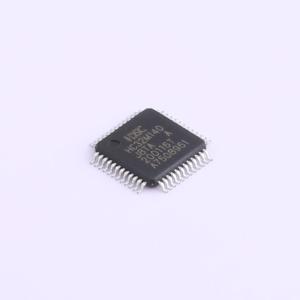

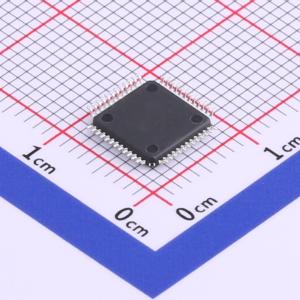

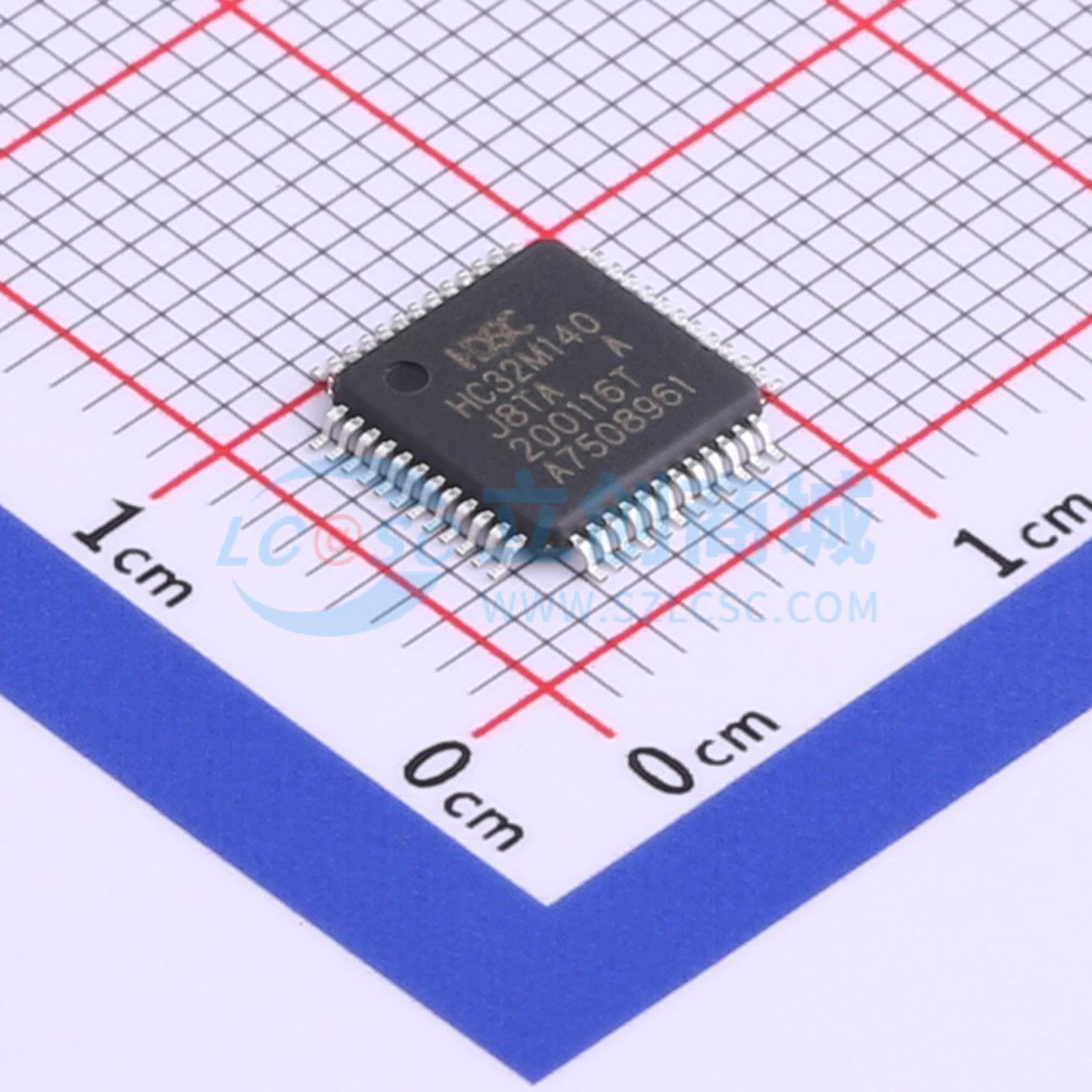

HC32M140J8TA-TQFP48

HC32M140 系列产品为32bit 基于 ARM-Cortex M0+的 MCU，与传统的CPU 内核相比，效率更高，功耗更低。更宽的工作电压范围，可同时支持3V、5V 系统。集成TIMER4、异步串口、SPI、I²C、12 位高速 ADC、运算放大器、电压比较器等丰富的外设资源。

• 32 位ARM Cortex-M0+内核
• 处理器版本：r0p1
• 最高工作频率：48MHz
• 嵌套向量中断控制器(NVIC)：支持1 通道NMI(不可屏蔽中断)和32 通道的外设中断，能够设定4 个中断优先级
• 24 位系统定时器 (Sys Tick)：该系统定时器用于管理操作系统任务
• 支持位带(Bit Band)操作
• 闪存：最大128KB，保护代码的加密功能，支持读等待(0 个或者1 个周期)
• 片上SRAM：最大8KB
• DMA 控制器为CPU 配备了DMA 专用的总线，可与CPU 同时进行处理工作
• 2 路可独立配置和操作的通道
• 可根据软件或者内置外设功能的请求进行传输
• 传输地址空间: 32 位 (4 GB)
• 传输模式: 整块传输/突发传输/请求传输
• 传输数据类型: 字节/半字/字
• 传输块个数: 1~16
• 传输次数: 1~65536
• 多功能通讯串口 (最多同时3 通道)可从下列模式中选择每个通道的工作模式：
  • UART：全双工双缓冲器，可选择奇偶校验的有/无，内建专用波特率发生器，多种错误检测功能(奇偶校验错误、帧错误、溢出错误)，支持硬件流控制: 根据CTS/RTS 自动控制数据收/发，支持波特率补偿
  • SPI：全双工双缓冲器，内建专用波特率发生器，溢出错误检测，片选功能，数据长度: 5 到16 位
  • I2C：支持标准模式(最快100 kbps)/高速模式(最快400 kbps)
• A/D 转换器 (最多16 通道)：12 位A/D 转换器逐次比较型采样/转换周期 ≥20 时钟周期，转换速率达1MBPS(M-bit per second)，可选优先级转换模式或扫描转换模式，内建FIFO 用于存储转换结果，单调的无失码的12 位转化，采样、保持时间和转换速率可调，支持16 路外部端口输入和2 路内部信号源采样(OPA0/OPA1)，窗口阈值比较功能
• 模拟电压比较器 (VC)：1 通道端口电压监测，可产生异步中断、支持低功耗唤醒功能，支持迟滞电路以增强抗干扰能力，可配置响应时间(16us - 64ms)，比较器输出可作为复合定时器输入
• 复合定时器 (最大: 4 通道)可从以下模式中选择各通道的工作模式：16 位PWM 模式，16 位PPG 模式，16/32 位重载定时器模式，16/32 位PWC 模式
• 通用IO 端口：本系列的引脚不用作外部总线或者外设功能时，可用作I/O 口。另外，任何一个I/O 口都可以搭载端口重定位功能，用于配置外设功能的设定。快速GPIO 支持单周期访问，每个端口可配置内置上拉电阻，每个端口可配置开漏输出，端口引脚电平可直接读取，端口重定位部分引脚支持大电流输出12 毫安
• 双定时器由两个可编程的32/16 位递减计数器构成。可从下列模式中选择定时器通道的工作模式：自由运行模式，周期模式(重载模式)，单次模式
• TIMER4 (1 个单元)由以下模块构成：计数器单元，1 通道比较输出单元(2 通道x3 单元)，ADC 启动触发单元(1 通道x6 单元)，EMII 紧急输入单元1 通道
• 使用以下功能可实现电机控制：PWM 信号输出功能，死区定时器功能，A/D 转换器启动功能，EMII (电机紧急停止) 中断功能
• 外部中断控制器单元：外部中断输入引脚：最多16 个，不可屏蔽中断(NMI)输入引脚：1 个
• 看门狗定时器(2 通道)：当达到超时值时，看门狗定时器产生中断或复位，本系列有两种看门狗：硬件看门狗和软件看门狗，“硬件”看门狗定时器使用内部低速RC 振荡器，因此在停止模式以外的任何低功耗模式下都可以工作。计时计数器可以在低功耗模式下唤醒系统。计时计数器的时钟源可以来自除PLL 时钟外的任何时钟
• 时钟/复位：
  • 时钟：五种时钟源可供选择 (二种外部振荡器，二种内部RC 振荡器)，外部高速OSC 振荡器：4MHz ~ 16MHz，外部低速OSC 振荡器：32.768 kHz，内部高速RC 振荡器：4 MHz，内部低速RC 振荡器：32 kHz，内部PLL：高达48MHz
  • 复位：RSTB 引脚复位，上电复位，软件复位，看门狗定时器复位，低电压检测复位，时钟监视器复位
• 时钟监视器：根据内部RC 振荡器生成的时钟来监视外部时钟的异常，检测出外部振荡时钟故障(时钟停止)时，发生复位，检测出外部频率异常时，中断或复位有效
• 低电压检测(LVD)：本系列产品包含有两个低电压检测单元：LVD1 和 LVD2，用于检测DVCC 电压。LVD 检测阈值可调，当电压低于阈值电压时，可根据配置产生中断或者复位
• 运算放大器：本系列产品包含两单元运算放大器，可独立工作
• 低功耗模式：休眠模式(Sleep)，定时器模式(Timer)，停止模式(Stop)
• 外设时钟门控：可以通过门控不用的外设的操作时钟来降低系统功耗
• 调试接口：串行线调试接口(SW-DP)，微追踪缓存(MTB)
• 唯一识别码(Unique ID)：每颗芯片都有固定的80 位唯一识别码
• 电源支持宽幅范围电压，DVCC 2.7V ~ 5.5V

• 电机控制：无人机电机调速器、电动自行车、变频风扇、油烟机、空气净化器、电动工具
• 压缩机控制：冰箱压缩机控制
