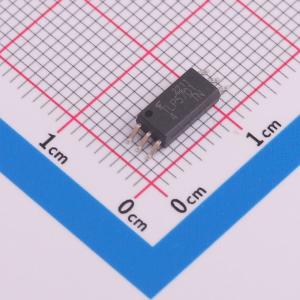

温馨提醒：图片仅供参考，商品以实物为准
TLP5701(D4-TP4,E
DC 5kV
- 描述
- 是一款采用6引脚SO6L封装的光电耦合器，由红外LED与集成的高增益、高速光电探测器IC芯片光耦合而成。它可在高达110℃的温度下保证性能和规格。比8引脚DIP封装的产品体积更小/更薄，符合加强绝缘的国际安全标准，因此为需要安全标准认证的应用提供了更小尺寸的解决方案。内部噪声屏蔽可保证±20kV/μs的共模瞬态抗扰度。适用于小功率IGBT和功率MOSFET栅极驱动。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP5701(D4-TP4,E
- 商品编号
- C7421359
- 商品封装
- SO-6L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.57V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 35V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | - | |
| 上升时间(tr) | 50ns | |
| 下降时间 | 50ns | |
| 工作温度 | -40℃~+110℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 10mA |
应用领域
- 工业逆变器
- IGBT门极驱动集成电路
- MOSFET门极驱动器
- 电磁炉
- 家用电器
