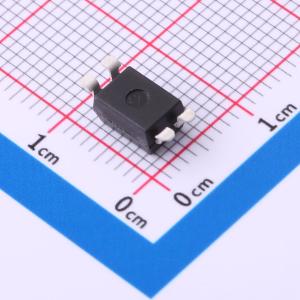

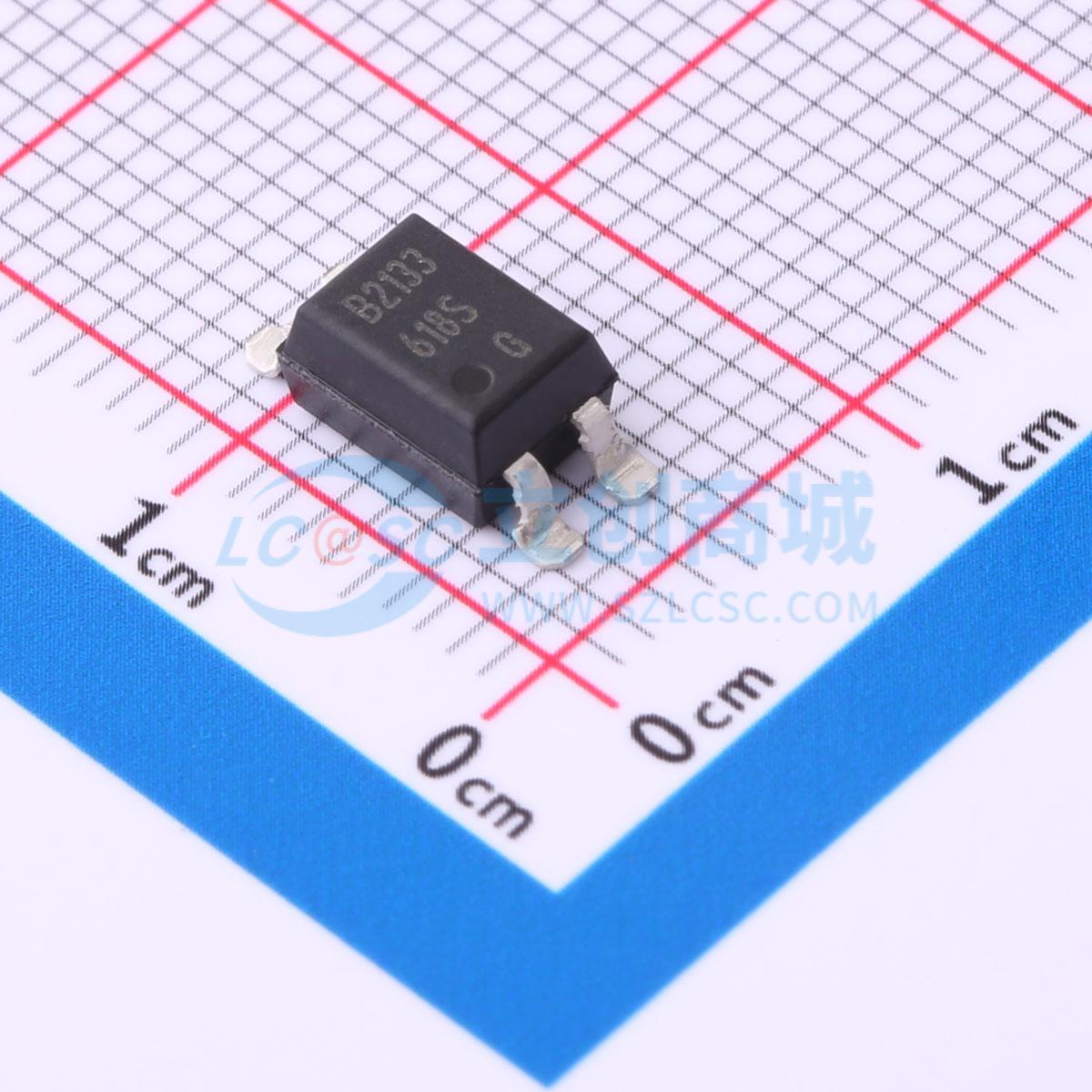

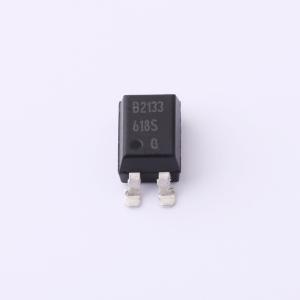

BPC-618S
618高速贴片光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是包含 GaAs 发光二极管和光电二极管的光耦合隔离器。引脚间距为 2.54mm
- 品牌名称
- BrtLed(佰鸿)
- 商品型号
- BPC-618S
- 商品编号
- C7421377
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.336克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电二极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 100uA | |
| 隔离电压(Vrms) | 6kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+110℃ | |
| 电流传输比(CTR)最小值 | 0.1% | |
| 总功耗(Pd) | 70mW | |
| 正向电流(If) | 25mA | |
| 功能特性 | - |
商品概述
BPC-618S系列为光耦合隔离器，包含一个GaAs发光二极管与一个光电二极管，引脚间距为2.54mm。
商品特性
- 电流传输比最小值0.1% (在IF=5mA，VKA=5V条件下)
- 高输入-输出隔离电压 (VISO=6000Vrms)
- 本产品不含有害物质，符合RoHS标准
应用领域
- 计算机终端
- 系统设备与测量仪器
- 寄存器、复印机、自动售货机
- 家用电器，例如风扇加热器等
- 不同电位与阻抗电路之间的信号传输
