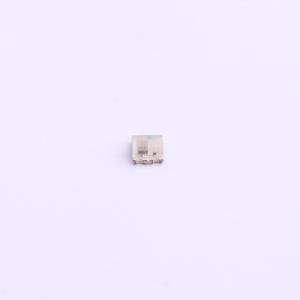

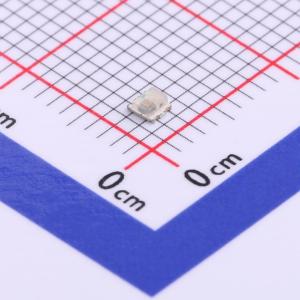

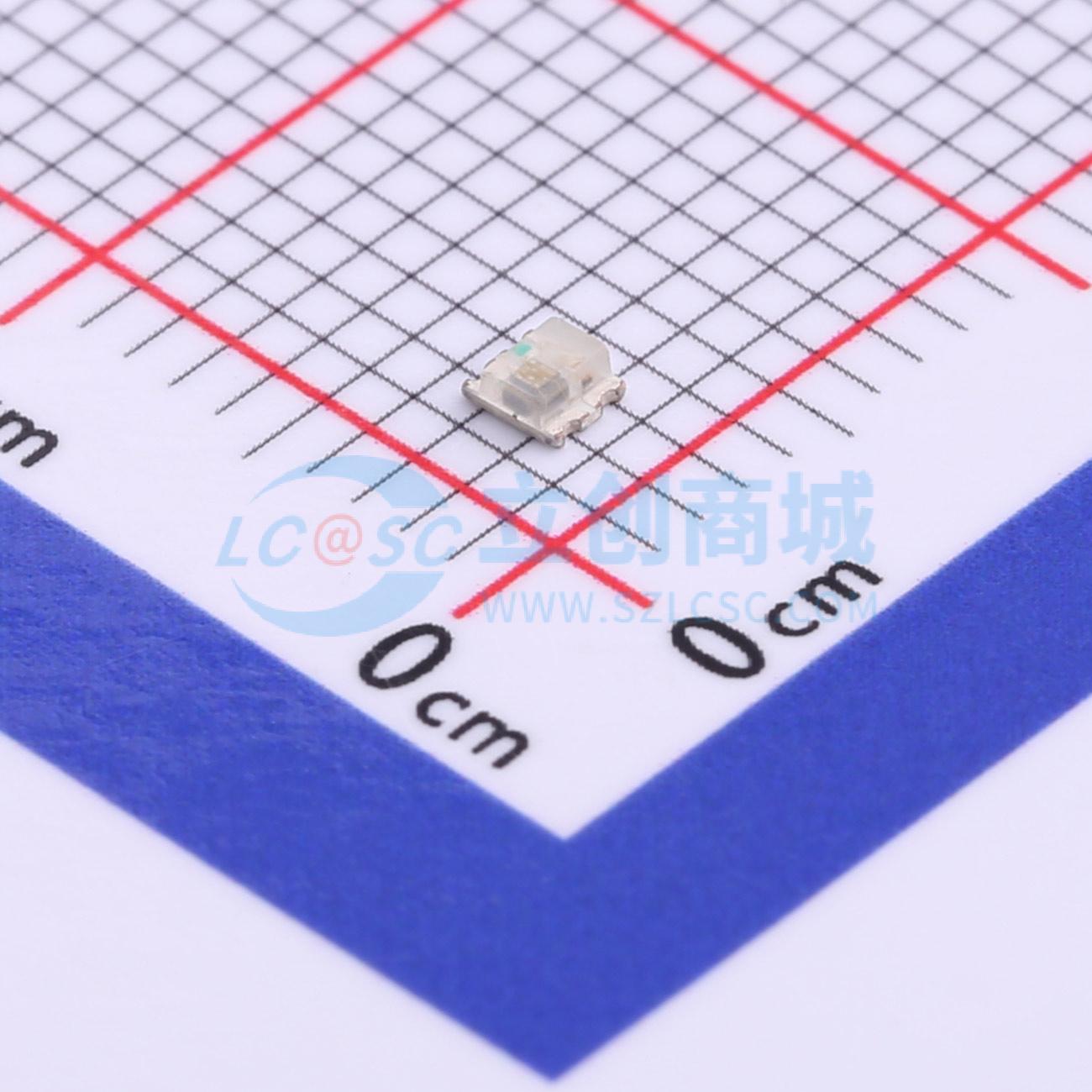

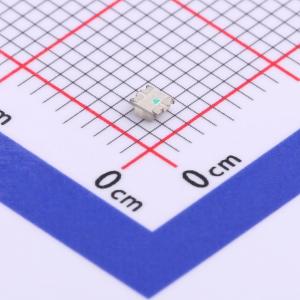

温馨提醒：图片仅供参考，商品以实物为准

TC1010RGB-3CSA-TX1812-1010A-1010

停产 RGB三色

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1010RGB集成光源内置IC幻彩灯珠单点单控5v12ma
品牌名称: TCWIN(天成)
商品型号: TC1010RGB-3CSA-TX1812-1010A-1010
商品编号: C784559
商品封装: SMD-4P,2x1.7mm
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

	属性	参数值
	商品目录	RGB LED
	波长	R:620nm~625nm；B:465nm~470nm；G:520nm~525nm
	发光强度	R:200mcd~400mcd；G:800mcd~1000mcd；B:150mcd~350mcd
	正向电流	G:12mA；B:12mA；R:12mA

商品概述

TX1812-1010A 是一个集控制电路与发光电路于一体的智能外控LED 光源。其外型与一个5050LED 灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度RC 振荡器，输出驱动采用专利PWM 技术，有效保证了像素点内光的颜色高一致性。数据协议采用单极性归零码的通讯方式，像素点在上电复位以后，DIN 端接受从控制器传输过来的数据，首先送过来的24bit 数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO 端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。 LED 具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。将控制电路集成于LED 上面，电路变得更加简单，体积小，安装更加简便。

商品特性

LED 内部集成高质量外控单线串行级联恒流IC；
控制电路与芯片集成在SMD 1010 元器件中，构成一个完整的外控像素点，色温效果均匀且一致性高。
内置上电复位和掉电复位电路，上电不亮灯；
灰度调节电路（256 级灰度可调）
红光驱动特殊处理，配色更均衡
单线数据传输，可无限级联
整形转发强化技术，两点间传输距离超过10M
数据传输频率可达800Kbps，当刷新速率30 帧/秒时，级联数不小于1024 点

应用领域

LED 全彩发光字灯串，LED 全彩模组，LED 幻彩软硬灯条，LED 护栏管，LED 外观/情景照明
LED 点光源，LED 像素屏，LED 异形屏，各种电子产品，电器设备跑马灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

近期成交0单

	属性	参数值
	工作温度	-30℃~+100℃
	长度	2mm
	宽度	1.7mm
	高度	0.85mm
