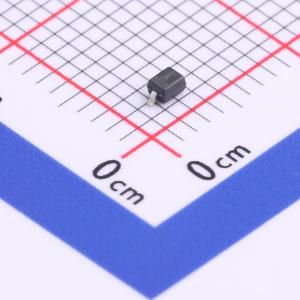

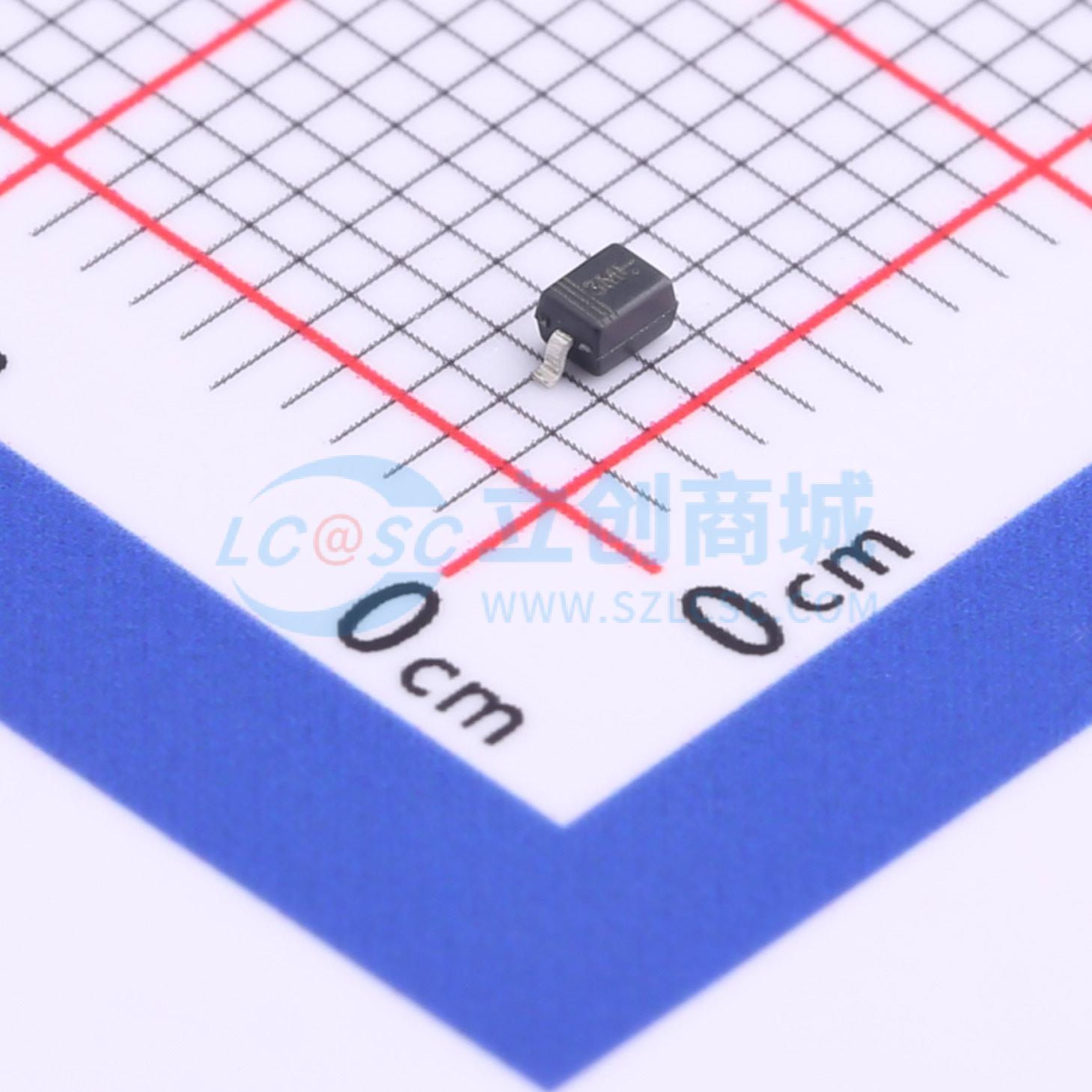

ESD3Z5V0C
双向ESD 5V截止 峰值浪涌电流：9.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 反向截止电压(Vrwm)：5V 击穿电压：5.6V 最大钳位电压：16V
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- ESD3Z5V0C
- 商品编号
- C784574
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9.4A | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品特性
- 小外形尺寸
- 300 瓦峰值脉冲功率（tp = 8/20μs）
- 数据线瞬态保护，符合 IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）标准
- 符合 IEC 61000 - 4 - 4（EFT）40A（5/50ns）标准
- 符合 IEC 61000 - 4 - 5（雷电）24A（8/20μs）标准
- 适用于便携式电子设备的小型封装
- 在 ESD 保护应用中可替代多层压敏电阻（MLV）
- 保护一条 I/O 或电源线
- 低钳位电压
- 工作电压：5V 和 36V
- 低泄漏电流
- 固态硅雪崩技术
- 我们声明产品材料符合 RoHS 要求。
- 适用于汽车及其他有特殊产地和控制变更要求的应用的 S 前缀产品
- 符合 AEC - Q101 标准且具备生产件批准程序（PPAP）能力
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
- 适用于汽车及其他有特殊产地和控制变更要求的应用的 S 前缀产品；符合 AEC - Q101 标准且具备生产件批准程序（PPAP）能力
