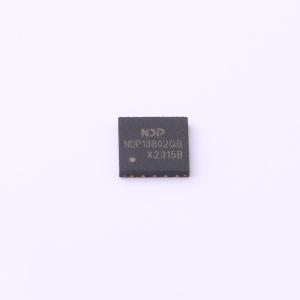

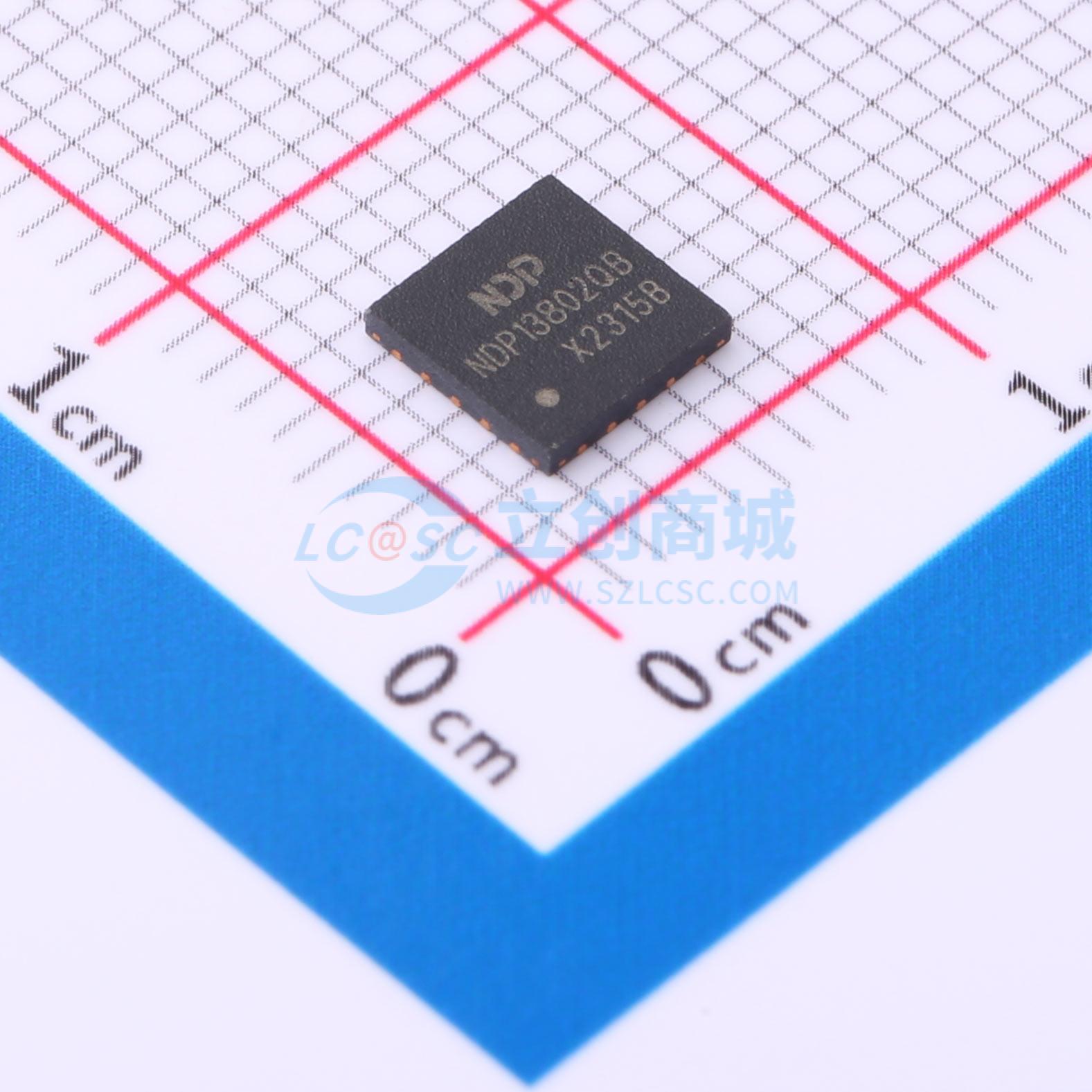

NDP13802QB
8A高效率同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NDP13802QB是一款高效率、单片同步降压DC/DC转换器,支持7.5V至30V的输入电压范围,可提供高达8A的连续输出电流。该器件采用抖动频率模式控制架构,具有双通道CC/CV模式控制、短路保护、热保护等功能。内置8mΩ高侧和低侧开关,支持可编程频率范围130kHz至300kHz。
- 品牌名称
- NDP(芯潭微)
- 商品型号
- NDP13802QB
- 商品编号
- C7420577
- 商品封装
- QFN-20-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7.5V~30V | |
| 输出电压 | 3.3V~25V | |
| 输出电流 | 8A | |
| 开关频率 | 130kHz；300kHz | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
