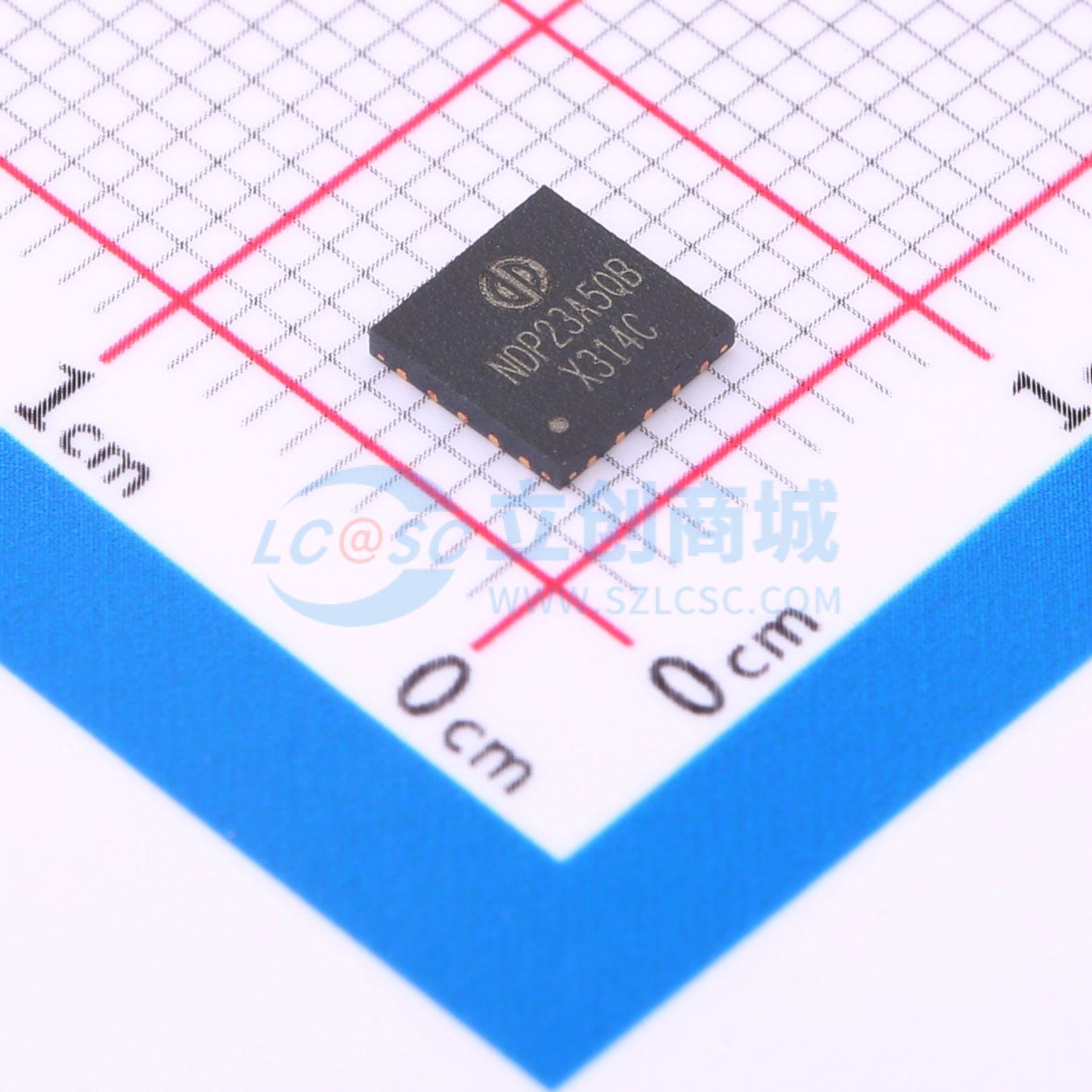

温馨提醒：图片仅供参考，商品以实物为准

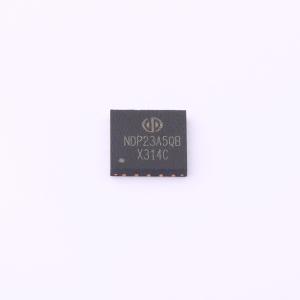

NDP23A5QB
18A连续输出电流的高效同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NDP23A5QB是一款高效率、单片同步降压DC/DC转换器,采用平均电流模式控制架构。输入电压范围为7.5V至30V,可提供3V至25V的可调输出电压,最大连续输出电流为18A,峰值输出电流为23A。具备短路和热保护功能,内部软启动避免启动时的输入浪涌电流。
- 品牌名称
- NDP(芯潭微)
- 商品型号
- NDP23A5QB
- 商品编号
- C7420591
- 商品封装
- QFN-20-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7.5V~30V | |
| 输出电压 | 3V~25V | |
| 输出电流 | 15A | |
| 开关频率 | 130kHz~330kHz | |
| 工作温度 | -40℃~+150℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
