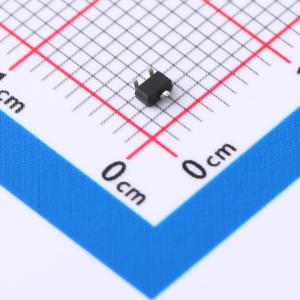

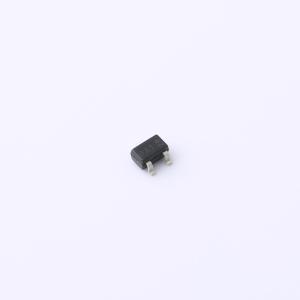

温馨提醒：图片仅供参考，商品以实物为准
TPM2023PEC3
耐压:20V 电流:700mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM2023PEC3
- 商品编号
- C7419949
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.0291克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 700mA | |
| 导通电阻(RDS(on)) | 520mΩ@4.5V | |
| 耗散功率(Pd) | 200mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.1V | |
| 输入电容(Ciss) | 170pF | |
| 反向传输电容(Crss) | 15pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款HEXFET®功率MOSFET采用了最新的加工技术，以实现极低的单位硅面积导通电阻。该设计的其他特性包括175°C的结工作温度、快速开关速度和更高的重复雪崩额定值。这些特性相结合，使该设计成为适用于各种应用的高效可靠器件。
商品特性
- -20V,-0.7A
- 最大-4.5V时,RDS(on)=520mΩ
- 最大-2.5V时,RDS(on)=700mΩ
- -1.8V时,RDS(on) = 950mΩ(典型值)
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式电子设备的电池管理
- 逻辑电平转换
