温馨提醒：图片仅供参考，商品以实物为准

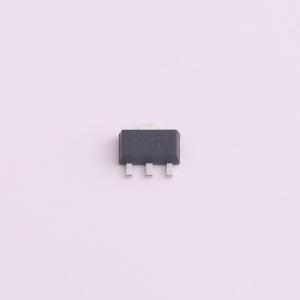

RS7533-1YE3

低压差线性稳压

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 36V输入，功耗2uA,150mA电流，3.3V输出精度2%，过流过温保护
品牌名称: RUNIC(润石)
商品型号: RS7533-1YE3
商品编号: C783430

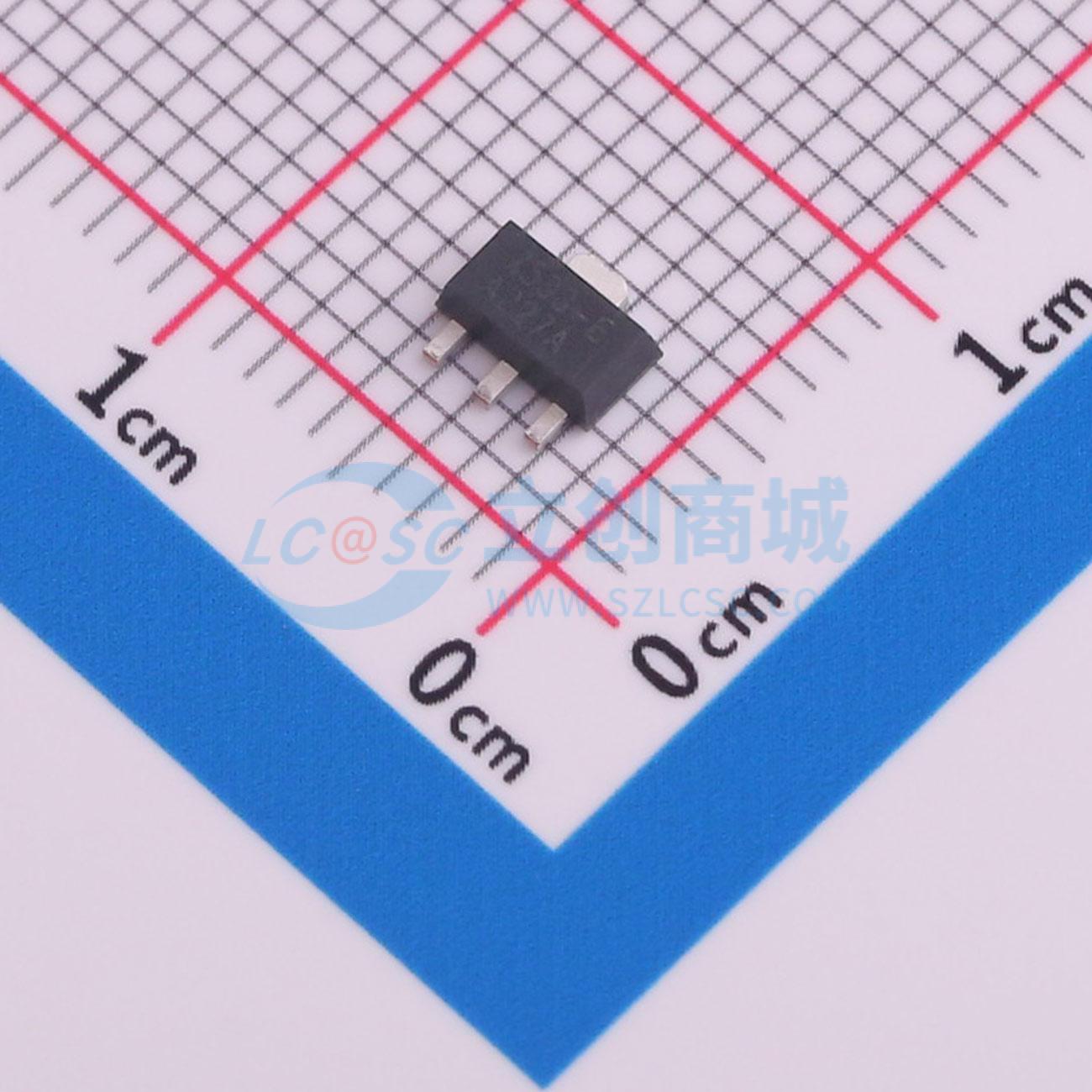

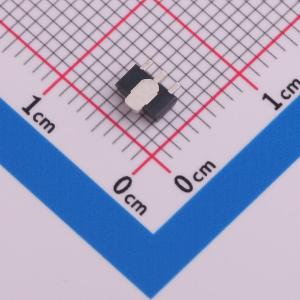

商品封装: SOT-89-3L
包装方式: 编带
商品毛重: 0.163克(g)
立创商城设计参考: LDO-(4)电源输入30V以上-(2)输出0.1A~1A方案

商品参数

商品概述

RS75xx-1系列是一款采用CMOS工艺技术设计的低压差线性稳压器，具有高达36V的宽输入电压范围，能够提供高达150mA的输出电流，适合用于多节电池系统、总线电压供电系统和其他高直流电压系统转低压的应用环境，宽输入电压又能使其很好承受浪涌电压的冲击而保证输出电压的稳定。RS75xx-1自身仅消耗2uA(典型值）的电流，可最大程度降低整机系统的待机功耗。RS75xx-1提供SOT23-3和SOT89-3L封装，PN结保护温度都设置为150°C，满足不同应用对耗散功率的要求。RS75xx-1系列低压差线性稳压器(LDO)自身消耗电流仅有2uA，具有极佳的线性调整特性和负载特性，以满足更低的输出噪声和更高的PSRR要求，使其更适合用于要求整机超低待机功耗的应用。

商品特性

低静态耗电IQ：典型耗电2uA
150mA输出电流
低压差
低温度系数
输入电压高达36V
输出电压精度：±2%
提供2.5V、3.0V、3.3V、3.6V和5V输出电压
具有过温保护和过流保护功能
封装: SOT23-3和SOT89-3L

应用领域

智能电网相关设备
电动工具
BMS系统
电机控制系统/工业控制系统
仪器仪表
车载系统
消防/安防设备
消费类产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	36V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	58dB@(217Hz)

	属性	参数值
	压差	526mV@(100mA)
	静态电流(Iq)	2uA
	特性	过热保护；过流保护
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
